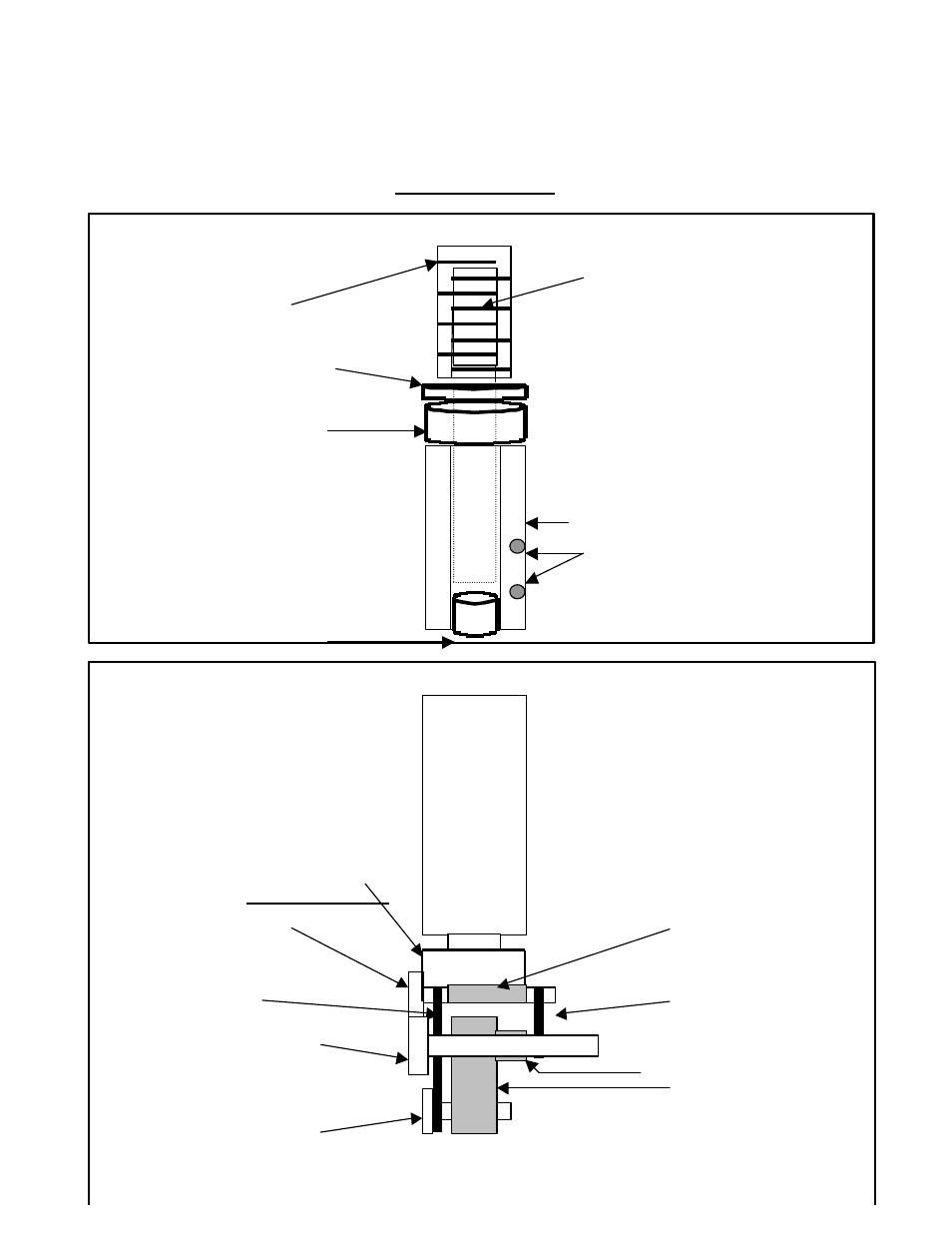

Installation Diagram

Front Installation Diagram

Strut Cartridge

Spring



FACTORY WASHER


“B”





Strut Housing

Bolts

“A”

Rear Installation Diagram








Shock Eyelet Ears

10x65mm Bolt

“F”



“E”

“D”

Original OEM Bolt

“C”

Differential

Shock

Shock
