16 (F)
FRAN
ÇA
IS
Les commandes et leurs fonctions

Borne GND
Elle sert à mettre l’appareil à la terre.

Borne DV12V IN
La raccorder à l’adaptateur secteur AW-PS505A (vendu séparément).

Connecteur TALLY IN
Le raccorder au connecteur TALLY du module de commutation vidéo ou de tout autre
appareil.
Si le connecteur TALLY est réglé sur le niveau GND, le voyant TALLY () s’allume. Ne
pas appliquer de tension supérieure à 5 V à ce connecteur.
N° de broche Nom du signal
1 TALLY1
9 TALLY2
2 TALLY3
10 TALLY4
3 TALLY5
11 TALLY GND
4 –––
12 –––
5 –––
13 –––
6 –––
14 –––
7 –––
15 –––
8 –––

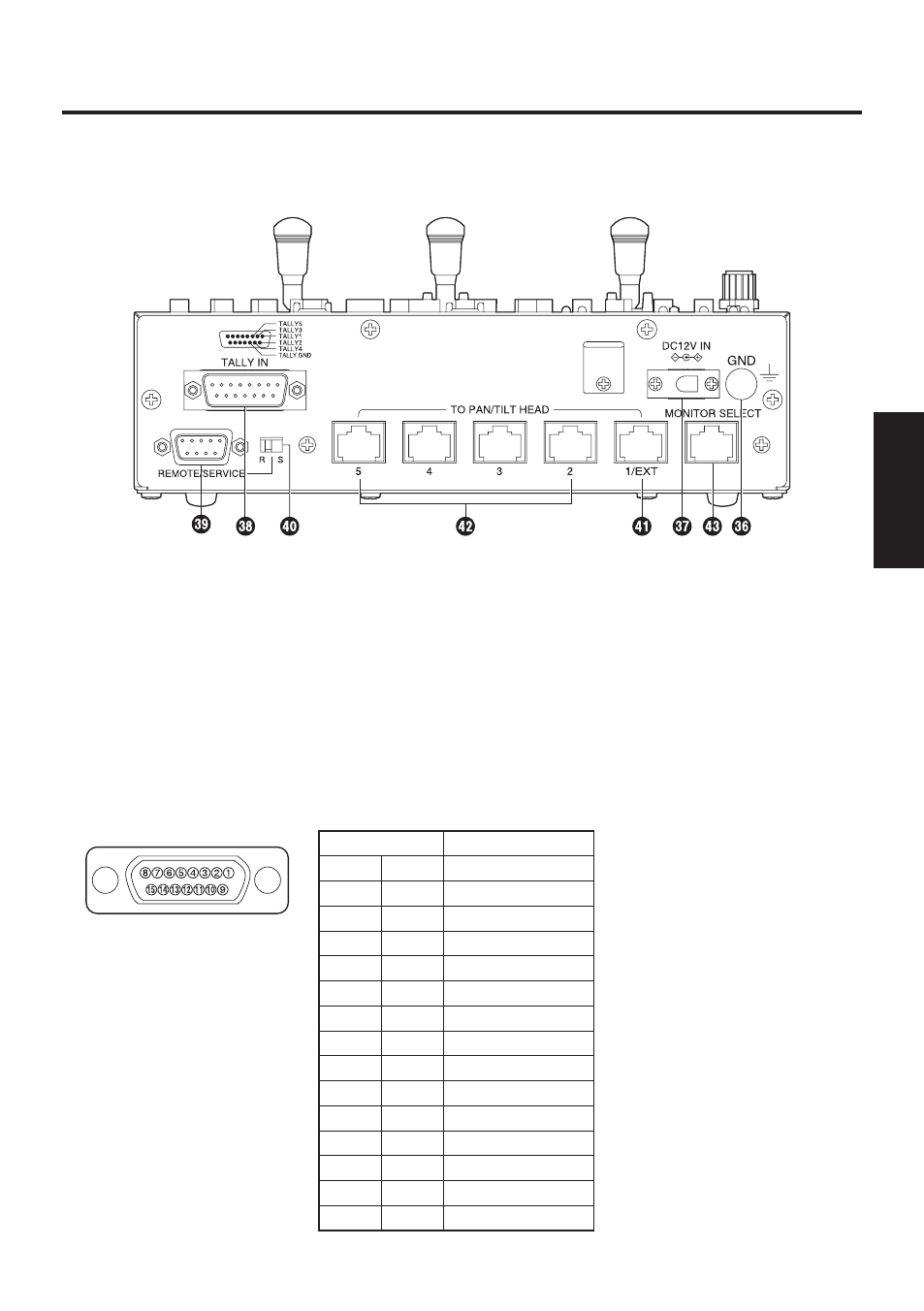

Panneau arrière des connecteurs
Brochage des connecteurs
vu depuis le panneau
arrière de l’AW-RP555
