39 Installation und Inbetriebnahme |

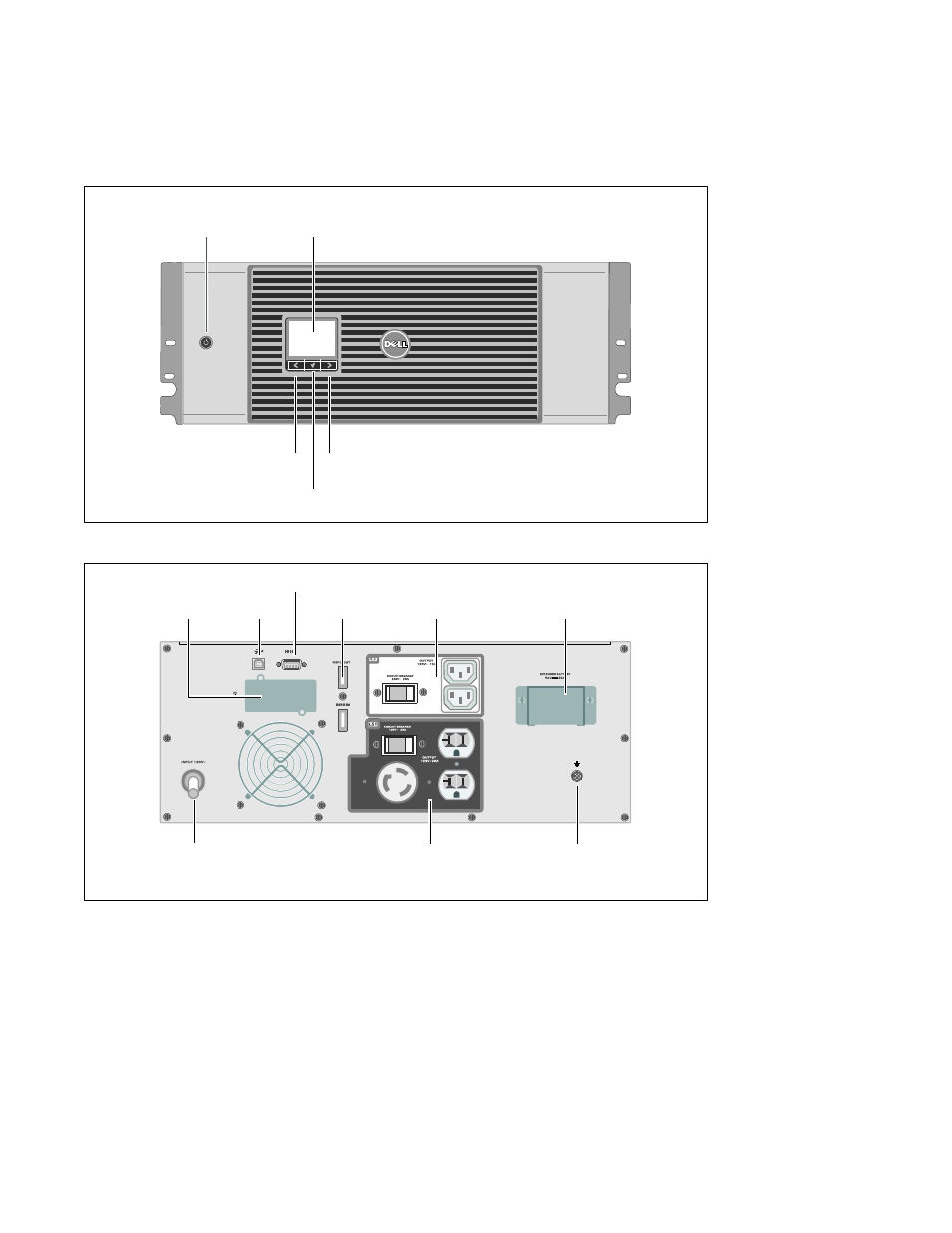

Beschreibung der USV
In diesem Abschnitt wird die Vorder- und Rückansicht der Dell Online Rack USV angezeigt. Alle
Einzelheiten zur Rückseite finden Sie in der Benutzeranleitung für das Dell Online Rack UPS 2700 W.
Ein-/Aus-Schalter LCD-Anzeige
Bildlauftaste
(abwärts oder vorwärts)
Auswahltaste
Bildlauftaste (aufwärts
oder rückwärts)
Abbildung 1. Die Vorderseite der Dell Online Rack USV
Kommunikationssch
acht der USV
2 m,
L5-30P-Eingangskabel
USB-Anschluss
Ein L5-20 und zwei 5-15/5-20
Anschlussdosen
(Lastsegment 1)
REPO-Schnittstellen
RS-232-Schnittstelle
Erdungsschraube
Zwei IEC
320-C13-Anschlussdosen
(Lastsegment 2)
EBM-Anschlussabdeckung/
Druckausgleichsklammer
Abbildung 2. Rückseite der USV (2700 W, 120 V abgebildet)
