104
Guía de inicio de Dell PowerVault ML6000
Conexión de cables SCSI de conexión en serie (SAS)
Realice este paso si la biblioteca tiene unidades de cinta SCSI de conexión en
serie (SAS).
Utilice cables SAS para conectar las unidades de cinta SAS directamente al host.
Para cada unidad de cinta:
1 Conecte un extremo del cable SAS al puerto SAS de la unidad de cinta.
2 Conecte el otro extremo del cable SAS directamente al host.

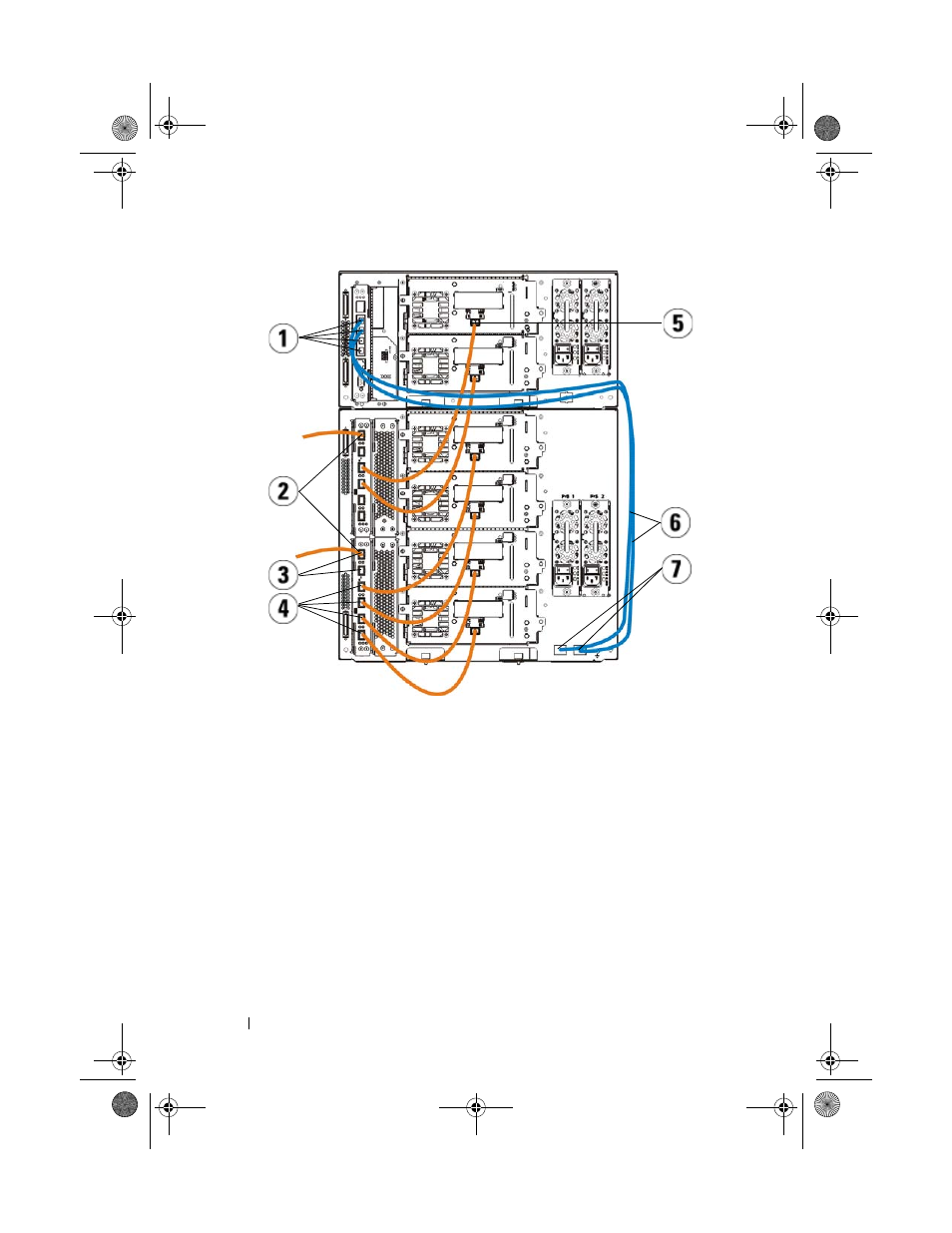

1 Puertos centrales Ethernet LCB 2 Tarjeta de E/S Fibre Channel
3 Puertos de destino 4 Puertos de iniciador
5 Puerto Fibre Channel 6 Cables Ethernet
7 Puertos "UPPER" (SUPERIOR) y
"LOWER" (INFERIOR)
