更換 PERC 5/E、PERC 6/E、PERC H700 或 PERC H800 上的 TBBU
註： 儲存控制器上的可轉換備援電池組 (Transportable Battery Backup Unit，
TBBU) 包含 DIMM 與 BBU。
1 請確定 PERC 配接器上沒有保留的快取資料。請參閱第 4 頁的 「管理保留
的快取資料」。
2 將系統與連接的週邊裝置關機。
3 拔下電源插座上的系統纜線，然後卸下系統蓋。
4 從系統卸下儲存控制器。按下 DIMM 插槽每個邊緣的彈片，並從儲存控
制器掀起 TBBU 組件。請參閱圖 1-1。
5 從兩端拔下電池纜線，並將電池固定片壓下，將電池自 DIMM 旋出。請
參閱圖 1-2。

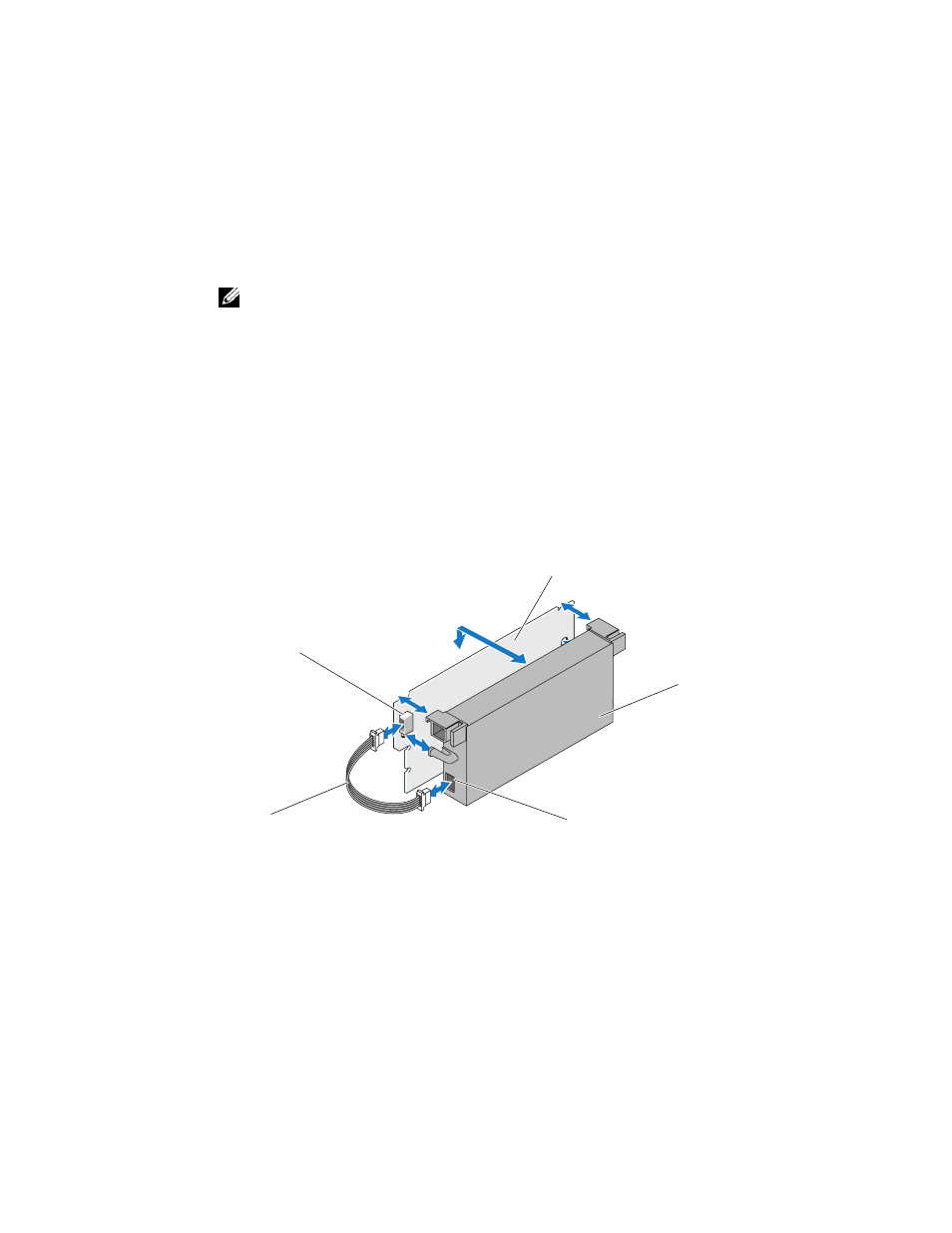

圖 1-2. 卸下並安裝 DIMM 上的電池與電池纜線
6 打開新 TBBU 的包裝，依照所有的防靜電程序進行。
7 將電池纜線一端插入 DIMM 上的連接器，並將另一端插入新電池的連接器。
1 電池纜線 2 DIMM 上的連接器 3 DIMM
4 電池 5 電池上的連接器
