Укра¿нська | 79
Bosch Power Tools 1 619 929 L41 | (18.6.12)

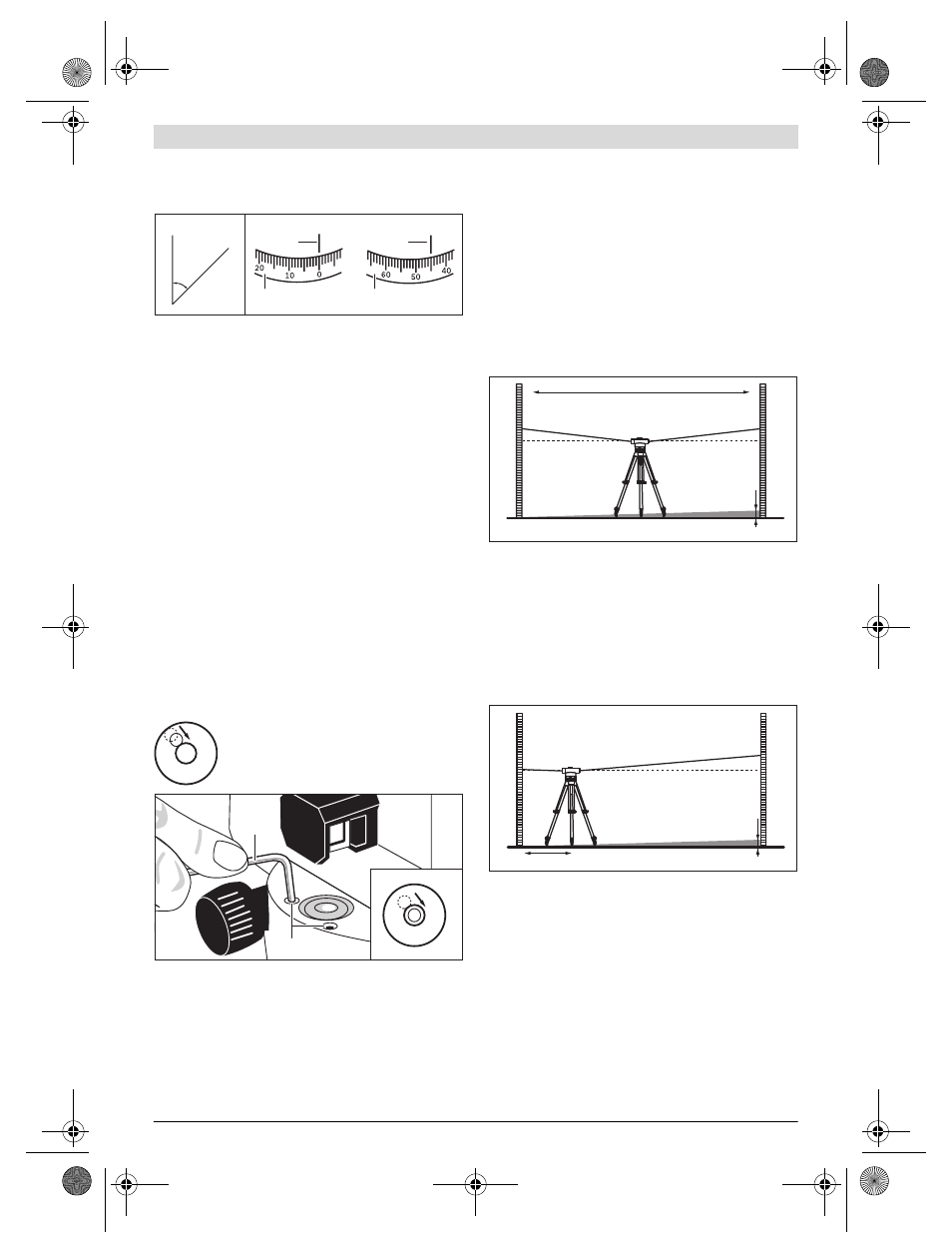

Вим³рювання кут³в
В³дцентруйте вим³рювальний прилад по точц³, в³д яко¿
потр³бно вим³ряти кут.
Направте вим³рювальний прилад на точку A. Поверн³ть
горизонтальний л³мб 10 нульовою точкою на позначку для
зчитування значень 9. Направте вим³рювальний прилад на
точку В. Зчитайте значення кута на позначц³ для зчитування
значень 9.
GOL 20 D/GOL 26 D/GOL 32 D: Вим³ряний в приклад³ кут:
45°.
GOL 20 G/GOL 26 G/GOL 32 G: Вим³ряний в приклад³ кут:
45 гон.
Перев³рка точност³ вим³рювального приладу
Перед початком роботи та п³сля тривалого
транспортування перев³ряйте точн³сть н³велювання та
точн³сть показань вим³рювального приладу.
Перев³рка круглого р³вня
Вир³вняйте вим³рювальний прилад за допомогою
гвинтових н³жок 12 так, щоб пов³тряна бульбашка
опинилася по центру круглого р³вня 7.
Поверн³ть зорову трубу на 180°. Якщо пов³тряна
бульбашка б³льше не знаходиться по центру круглого р³вня
7, потр³бно п³дрегулювати круглий р³вень.
Додаткове юстирування круглого р³вня
Повертаючи гвинтов³ н³жки 12, установ³ть
пов³тряну бульбашку круглого р³вня 7
посередин³ м³ж к³нцевим положенням при
перев³рц³ та центром.
Поверн³ть за допомогою ключа-шестигранника 17
юстирувальн³ гвинти 11, щоб пов³тряна бульбашка
опинилася по центру круглого р³вня.
Перев³рте круглий р³вень, повернувши зорову трубу на
180°. За необх³дн³стю повтор³ть процес юстирування або
зверн³ться за необх³дн³стю в серв³сну майстерню Bosch.
Перев³рка компенсатора
П³сля вир³внювання та фокусування вим³рювального
приладу вим³ряйте висоту по реперн³й точц³. Пот³м
натисн³ть кнопку ф³ксац³¿ 8 компенсатора та знову
в³дпуст³ть ¿¿. Знову вим³ряйте висоту по реперн³й точц³.
Якщо значення висоти не сп³впадають, в³ддайте
вим³рювальний прилад в майстерню Bosch для перев³рки.
Перев³рка перехрестя ниток
Для перев³рки Вам необх³дна д³лянка довжиною прибл.
30 м. Установ³ть вим³рювальний прилад посередин³, а
н³вел³рн³ рейки A ³ B – на обох к³нцях вим³рювально¿
д³лянки.
П³сля вир³внювання та фокусування вим³рювального
приладу зчитайте значення висоти на обох н³вел³рних
рейках. Вирахуйте р³зницю d м³ж значенням висоти a
1
на
н³вел³рн³й рейц³ A та значенням висоти b
1
на н³вел³рн³й
рейц³ B.
Приклад:
a
1
= 1,937 ì
b
1
= 1,689 ì
a
1
– b
1
= 1,937 м – 1,689 м = 0,248 м = d
Установ³ть вим³рювальний прилад на в³дстан³ прибл. 1 м в³д
н³вел³рно¿ рейки A. П³сля вир³внювання та фокусування
вим³рювального приладу зчитайте значення висоти a
2
на
н³вел³рн³й рейц³ A.
В³дн³м³ть попередньо вирахуване значення d в³д значення
вим³ряно¿ висоти a
2
, щоб одержати задане значення висоти
b
2
на н³вел³рн³й рейц³ B.
Вим³ряйте значення висоти b
2
на н³вел³рн³й рейц³ B. Якщо
вим³ряне значення в³др³çíÿºòüñÿ в³д вирахуваного
заданого значення б³льше, н³ж на 6 мм (GOL 20 D/G), 3 ìì
(GOL 26 D/G) або 2 мм (GOL 32 D/G), перехрестя ниток
потр³бно п³дрегулювати.
A B A
B
x°
9
10
9
10
17
11
A B
30 m
a
1
b
1
d
a
1
– b
1
= d
A B
1 m
a
2
b
2
a
2
– d = b
2
d
