ภาษาไทย | 125
Bosch Power Tools 1 619 929 L41 | (18.6.12)
สองเครื่องมือวัดไปที่จุด A หมุนสเกลวงกลมแนวราบ 10 โดยให
จุดศุนยอยูที่ขีดอางอิง 9 จากนั้นจึงสองเครื่องมือวัดไปที่จุด B
อานคามุมที่ขีดอางอิง 9
GOL 20 D/GOL 26 D/GOL 32 D: มุมที่วัดในตัวอยาง: 45
°
GOL 20 G/GOL 26 G/GOL 32 G: มุมที่วัดในตัวอยาง: 45 ก็อน
การตรวจสอบความแมนยําของเครื่องมือวัด
ตรวจสอบความแมนยําของการทําระดับและการแสดงคาของ
เครื่องมือวัดทุกครั้งกอนใชงาน และหลังการขนยายเครื่องมือ
วัดนานๆ
การตรวจสอบหลอดระดับน้ําฟองกลม
ปรับแนวเครื่องมือวัดดวยสกรูปรับระดับ 12 โดยใหฟองอากาศอยู
ตรงกลางหลอดระดับน้ําฟองกลม 7
หมุนกลองเล็งไป 180
°
หากฟองอากาศไมอยูตรงกลางหลอดระดับ
น้ําฟองกลม 7 อีกตอไปแลว ตองปรับซ้ําหลอดระดับน้ําฟองกลม

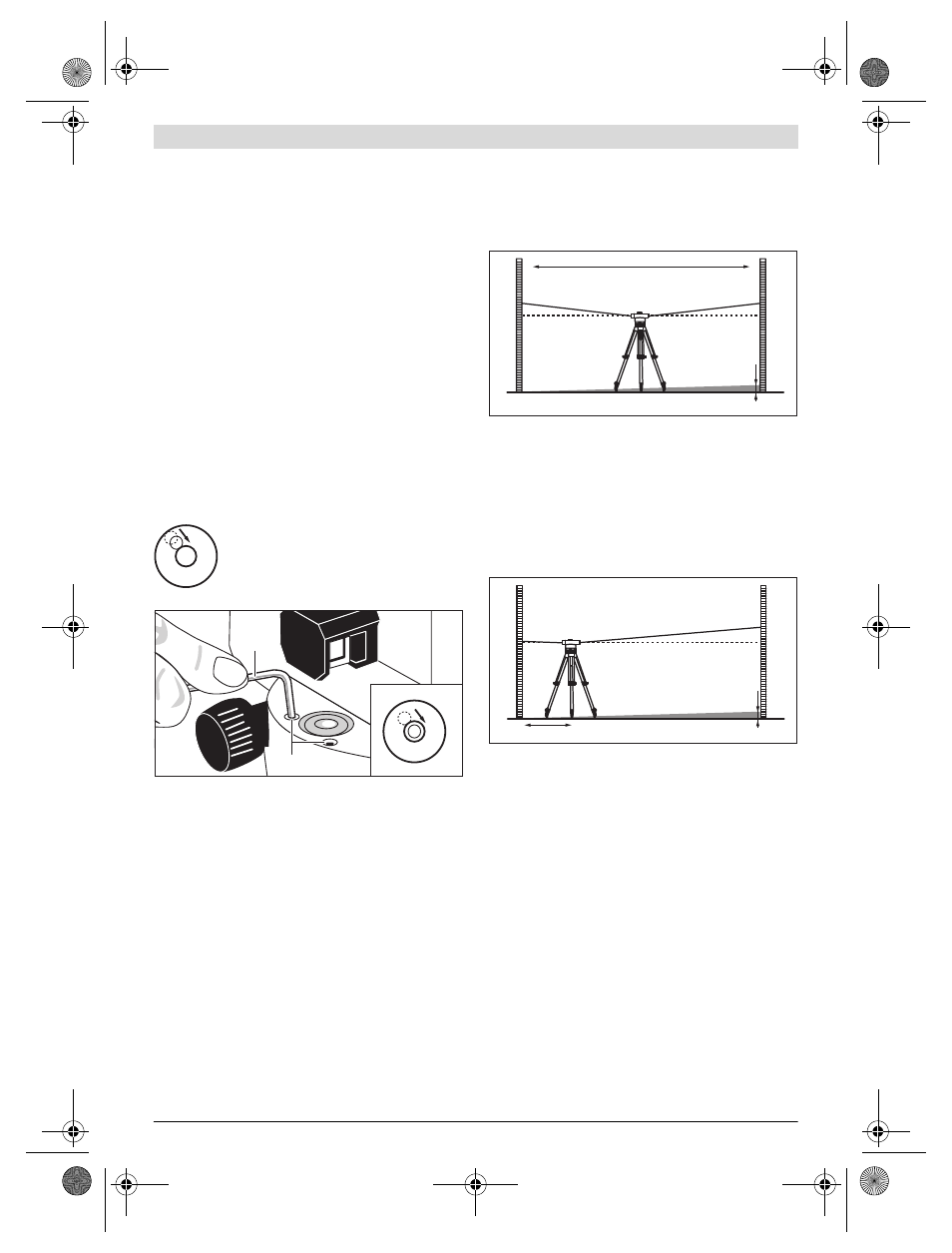

การปรับซ้ําหลอดระดับน้ําฟองกลม
เลื่อนฟองอากาศของหลอดระดับน้ําฟองกลม 7
ใหอยูตรงกลางระหวางตําแหนงสุดทายของ
การตรวจสอบและจุดกลางของหลอดโดยหมุนสกรู
ปรับระดับ 12
ใชประแจขันหกเหลี่ยม 17 หมุนสกรูปรับ 11 จนฟองอากาศอยูใน
จุดกลางของหลอดระดับน้ําฟองกลม
ตรวจสอบหลอดระดับน้ําฟองกลมโดยหมุนกลองเล็งไป 180
°
หากจําเปน ใหทําซ้ํากระบวนการ หรือสงเครื่องใหศูนยบริการหลัง
การขายที่ไดรับมอบหมายของ บอช ซอมแซม
การตรวจสอบระบบชดเชย
เมื่อปรับแนวและปรับโฟกัสเครื่องมือวัดแลว ใหวัดความสูงที่จุด
อางอิงจุดหนึ่ง จากนั้นจึงกดปุมล็อคของระบบชดเชย 8 และปลอยนิ้ว
วัดความสูงที่จุดอางอิงอีกครั้ง
หากความสูงทั้งสองมีคาไมเทากันพอดิบพอดี ตองสงเครื่องมือวัด
ใหศูนยบริการหลังการขายที่ไดรับมอบหมายของ บอช ซอมแซม
การตรวจสอบเสนสายใย
สําหรับการตรวจสอบ ตองใชระยะทางการวัดประมาณ 30 ม. ตั้ง
เครื่องมือวัดไวตรงกลาง และตั้งไมวัดระดับ A และ B ไวตรงปลายสุด
ทั้งสองดานของระยะทางวัด
เมื่อปรับแนวและปรับโฟกัสเครื่องมือวัดแลว ใหอานความสูงที่ไมวัด
ระดับทั้งสอง คํานวณหาผลตาง d ระหวางความสูง a
1
ของไมวัด
ระดับ A และความสูง b
1
ของไมวัดระดับ B
ตัวอยาง:
a
1
= 1.937 ม.
b
1
= 1.689 ม.
a
1
– b
1
= 1.937 ม. – 1.689 ม. = 0.248 ม. = d
ตั้งเครื่องมือวัดใหหางจากไมวัดระดับ A ประมาณ 1 ม. เมื่อ
ปรับแนวและปรับโฟกัสเครื่องมือวัดแลว ใหอานความสูง a
2
ที่ไมวัด
ระดับ A
ลบคาที่คํานวณไดกอนหนานี้ d ออกจากความสูงที่วัด a
2
เพื่อจะได
คาตั้งสําหรับความสูง b
2
ที่ไมวัดระดับ B
วัดความสูง b
2
ที่ไมวัดระดับ B หากคาที่วัดไดมีความเบี่ยงเบน
มากกวา 6 มม. (GOL 20 D/G), 3 มม. (GOL 26 D/G) หรือ 2 มม.
(GOL 32 D/G) จากคาตั้งที่คํานวณ ตองปรับซ้ําเสนสายใย
ตัวอยาง:
a
2
= 1.724 ม.
d = 0.248 ม.
a
2
– d = 1.724 ม. – 0.248 ม. = 1.476 ม.
GOL 20 D/G: เมื่อวัด ความสูง b
2
ตองเปน 1.476 ม. ± 6 มม.
GOL 26 D/G: เมื่อวัด ความสูง b
2
ตองเปน 1.476 m ± 3 มม.
GOL 32 D/G: เมื่อวัด ความสูง b
2
ตองเปน 1.476 m ± 2 มม.
17
11
A B
30 m
a
1
b
1
d
a
1
– b
1
= d
A B 1 m
a
2
b
2
a
2
– d = b
2
d
