Italiano | 29
Bosch Power Tools 1 619 929 L41 | (18.6.12)
Dopo l’allineamento e la messa a fuoco dello strumento di mi-
sura, leggere l’altezza su entrambe le stadie di livellamento.
Calcolare la differenza d tra l’altezza a
1
sulla stadia di livella-
mento A e l’altezza b
1
sulla stadia di livellamento B.
Esempio:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
– b
1
= 1,937 m – 1,689 m = 0,248 m = d

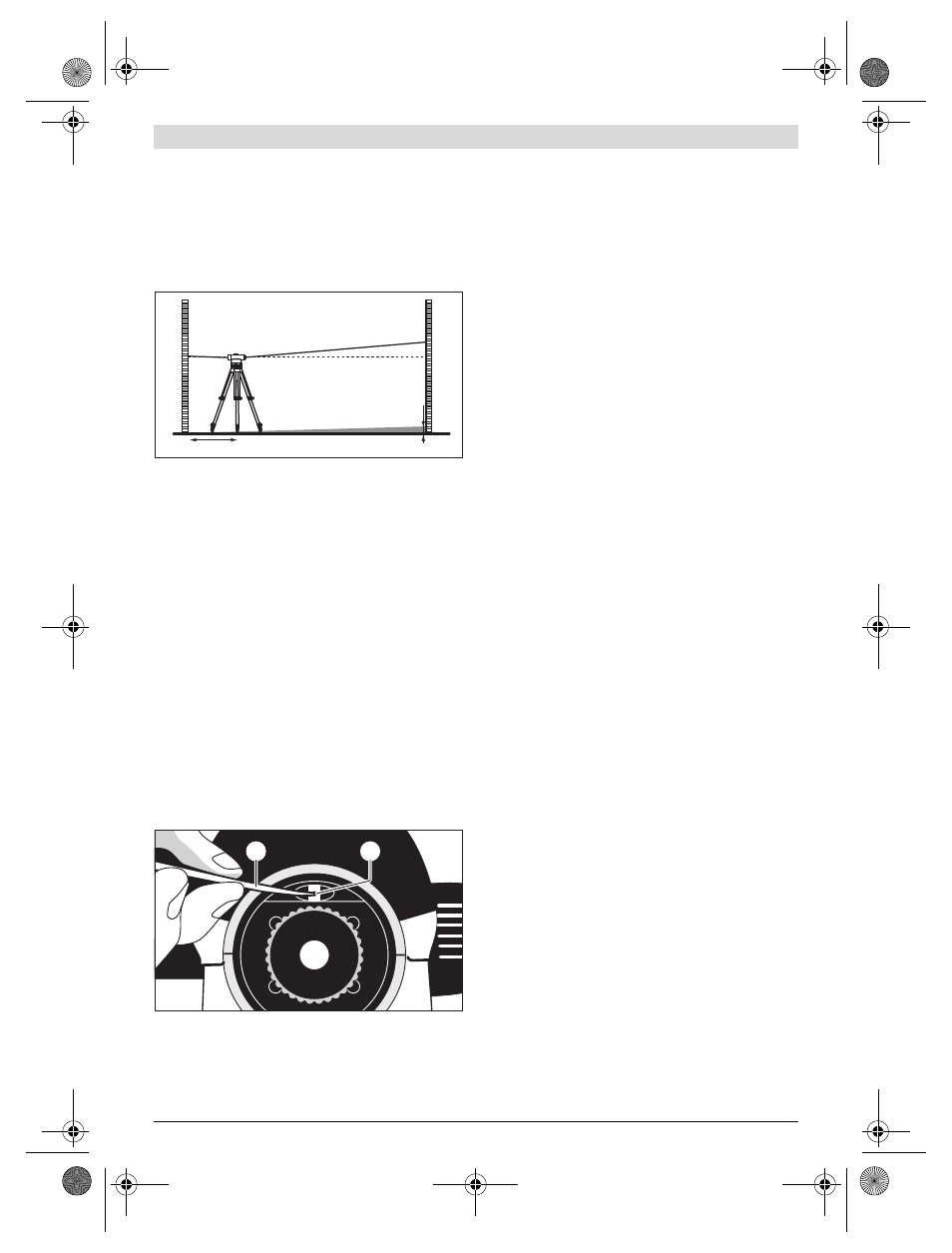

Posizionare lo strumento di misura a ca. 1 m di distanza dalla
stadia di livellamento A. Dopo l’allineamento e la messa a fuo-
co dello strumento di misura, leggere l’altezza a
2
sulla stadia
di livellamento A.
Sottrarre il valore calcolato precedentemente d dall’altezza
misurata a
2
per ottenere il valore nominale per l’altezza b
2
sul-
la stadia di livellamento B.
Misurare l’altezza b
2
sulla stadia di livellamento B. Se il valore
misurato diverge di oltre 6 mm (GOL 20 D/G), 3 mm
(GOL 26 D/G) oppure 2 mm (GOL 32 D/G) dal valore nomi-
nale calcolato, il reticolo deve essere regolato di nuovo.
Esempio:
a
2
= 1,724 m
d = 0,248 m
a
2
– d = 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: L’altezza b
2
nella misurazione deve essere di
1,476 m ±6 mm.
GOL 26 D/G: L’altezza b
2
nella misurazione deve essere di
1,476 m ±3 mm.
GOL 32 D/G: L’altezza b
2
nella misurazione deve essere di
1,476 m ±2 mm.
Ulteriore regolazione del reticolo
Svitare il coperchio dell’oculare 4. Con l’ausilio dell’utensile
per la regolazione 18 ruotare la vite di regolazione 5 in senso
orario o in senso antiorario fino a quando nella misurazione
sulla stadia di livellamento B viene raggiunto il valore nomina-
le calcolato per l’altezza b
2
.
Riavvitare il coperchio dell’oculare 4.
Esempio:
Nella misurazione di b
2
deve essere regolato il valore
1,476 m.
Controllare ancora una volta il reticolo. In caso di necessità ri-
petere la procedura di regolazione oppure rivolgersi eventual-
mente al Centro di Assistenza Clienti Bosch.
Manutenzione ed assistenza
Manutenzione e pulizia
Immagazzinare e trasportare lo strumento di misura esclusi-
vamente nella valigetta fornita in dotazione.
Avere cura di tenere lo strumento di misura sempre pulito.
Non immergere mai lo strumento di misura in acqua oppure in
liquidi di altra natura.
Pulire ogni tipo di sporcizia utilizzando un panno umido e mor-
bido. Non utilizzare mai prodotti detergenti e neppure solventi.
Trattare le lenti con particolare attenzione. Rimuovere la pol-
vere esclusivamente con un pennello morbido. Non toccare le
lenti con le dita.
Prima della conservazione lasciare asciugare completamente
lo strumento di misura e la valigetta. Nella valigetta è contenu-
to un sacchetto di silica-gel che contrasta l’umidità residua.
Sostituire regolarmente il sacchetto di silica-gel.
Se nonostante gli accurati procedimenti di produzione e di
controllo lo strumento di misura dovesse guastarsi, la ripara-
zione deve essere effettuata da un punto di assistenza auto-
rizzato per gli elettroutensili Bosch. Non aprire da soli lo stru-
mento di misura.
Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio,
è indispensabile comunicare sempre il codice prodotto a die-
ci cifre riportato sulla targhetta di fabbricazione dello stru-
mento di misura.
In caso di riparazione inviare lo strumento di misura nella vali-
getta.
Servizio di assistenza ed assistenza clienti
Il servizio di assistenza risponde alle Vostre domande relative
alla riparazione ed alla manutenzione del Vostro prodotto
nonché concernenti le parti di ricambio. Disegni in vista
esplosa ed informazioni relative alle parti di ricambio sono
consultabili anche sul sito:
www.bosch-pt.com
Il team assistenza clienti Bosch è a Vostra disposizione per
rispondere alle domande relative all’acquisto, impiego e rego-
lazione di apparecchi ed accessori.
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: +39 (02) 36 96 26 63
Fax: +39 (02) 36 96 26 62
Fax: +39 (02) 36 96 86 77
E-Mail: [email protected]
Svizzera
Tel.: +41 (044) 8 47 15 13
Fax: +41 (044) 8 47 15 53
A B
1 m
a
2
b
2
a
2
– d = b
2
d
18 5
