Suomi | 47
Bosch Power Tools 1 619 929 L41 | (18.6.12)

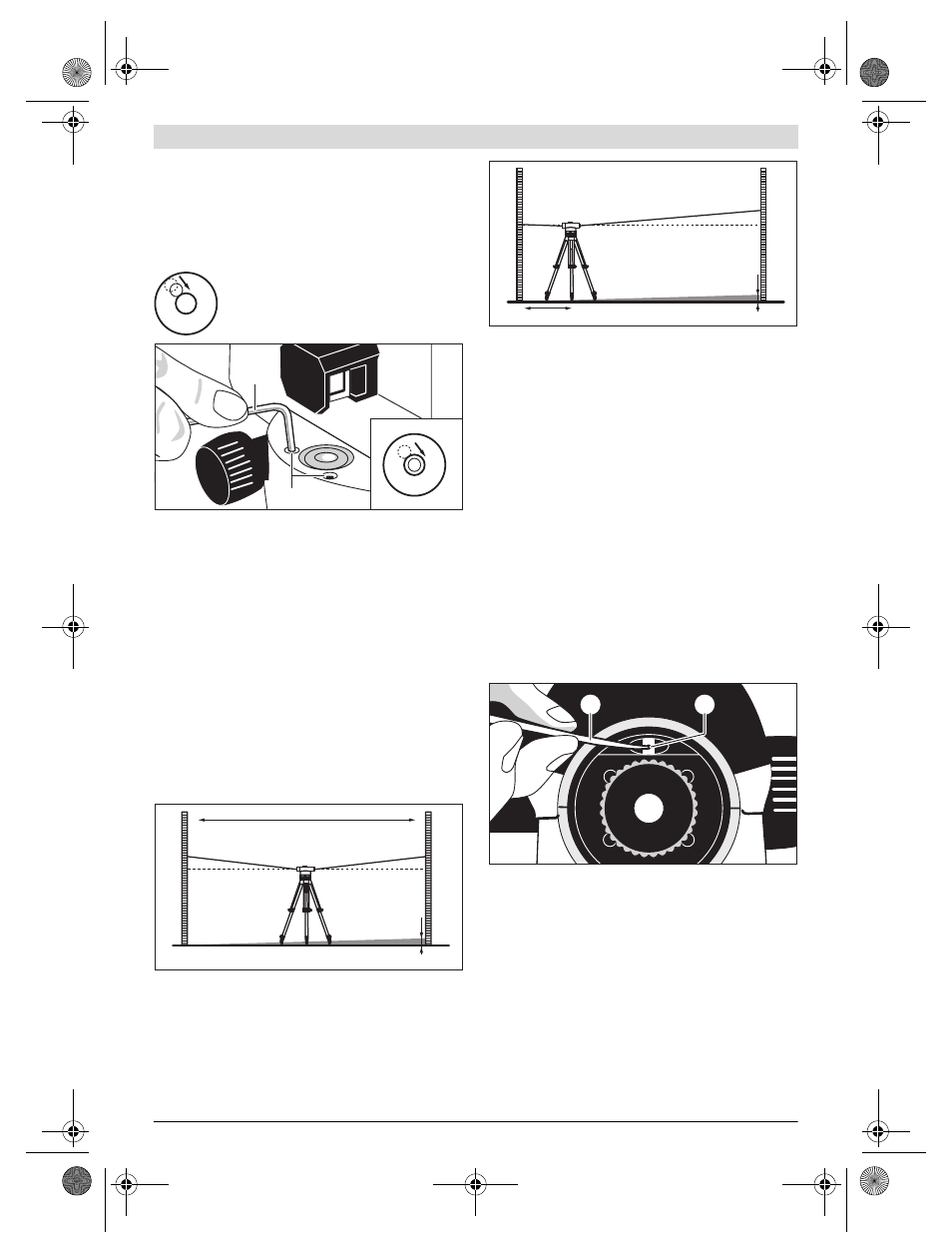

Rasiatasaimen tarkistus
Suuntaa mittaustyökalu jalkaruuvien 12 avulla niin, että ilma-
kupla on rasialibellin 7 keskellä.
Kierrä kaukoputki 180°. Jos ilmakupla ei enää ole rasialibellin
7 keskellä, täytyy rasialibelliä säätää.
Rasialibellin säätö
Saata rasialibellin 7 ilmakupla jalkaruuveja 12
kiertämällä kohtaan, joka on tarkistusvaiheen
ääriasennon ja keskipisteen puolivälissä.
Kierrä sitten kuusiokoloavaimen 17 avulla säätöruuveja 11,
kunnes ilmakupla on keskellä rasialibelliä.
Tarkista rasialibelli kiertämällä kaukoputki 180°. Toista sää-
tötoimenpide tarvittaessa tai käänny mahdollisesti Bosch-
huollon puoleen.
Kompensaattorin tarkistus
Mittaa mittaustyökalun oikaisun ja tarkennuksen jälkeen kor-
keus vertailupisteeseen. Paina sitten kompensaattorin luki-
tusnuppia 8 ja päästä se taas vapaaksi. Mittaa vertailupisteen
korkeus uudelleen.
Jos korkeudet eivät täsmää tarkalleen, tulee mittaustyökalu
antaa korjattavaksi Bosch-huoltoon.
Lankaristin tarkistus
Tarkistusta varten tarvitset n. 30 m pituisen mittausmatkan.
Aseta mittaustyökalu keskelle ja tasauslatat A ja B mittaus-
matkan kumpaankin päähän.
Lue mittaustyökalun oikaisun ja tarkennuksen jälkeen korke-
us kummastakin tasauslatasta. Laske ero d tasauslatan A kor-
keuden a
1
ja tasauslatan B korkeuden b
1
välillä.
Esimerkki:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
– b
1
= 1,937 m – 1,689 m = 0,248 m = d
Aseta mittaustyökalu n. 1 m etäisyydelle tasauslatasta A. Lue
mittaustyökalun oikaisun ja tarkennuksen jälkeen korkeus a
2
tasauslatasta A.
Vähennä aiemmin laskettu arvo d mitatusta korkeudesta a
2
saadaksesi korkeuden b
2
ohjearvon tasauslatassa B.
Mittaa korkeus b
2
tasauslatassa B. Jos mitattu arvo poikkeaa
yli 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) tai 2 mm
(GOL 32 D/G) lasketusta ohjearvosta, lankaristiä täytyy sää-
tää.
Esimerkki:
a
2
= 1,724 m
d = 0,248 m
a
2
– d = 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: Korkeuden b
2
tulee mittauksessa olla 1,476 m
±6 mm.
GOL 26 D/G: Korkeuden b
2
tulee mittauksessa olla 1,476 m
±3 mm.
GOL 32 D/G: Korkeuden b
2
tulee mittauksessa olla 1,476 m
±2 mm.
Lankaristin säätö
Kierrä okulaarin suojus 4 irti. Kierrä säätötapin 18 avulla sää-
töruuvia 5 myötä- tai vastapäivään, kunnes tasauslatan B mit-
tauksessa saavutetaan korkeuden b
2
laskettu ohjearvo.
Kierrä okulaarin suojus 4 takaisin paikoilleen.
Esimerkki:
Mitattaessa b
2
tulee asettaa arvo 1,476 m.
Tarkista lankaristi vielä kerran. Toista säätötoimenpide tarvit-
taessa tai käänny mahdollisesti Bosch-huollon puoleen.
17
11
A B
30 m
a
1
b
1
d
a
1
– b
1
= d
A B
1 m
a
2
b
2
a
2
– d = b
2
d
18 5
