124 | ภาษาไทย
1 619 929 L41 | (18.6.12) Bosch Power Tools
fวางเครื่องมือวัดในหีบที่จัดสงมาเมื่อขนยายเครื่องมือวัด
ในระยะทางไกล (ต.ย. เชน ในรถ) ดูใหมั่นใจวาเครื่องมือ
วัดถูกจัดวางไวอยางถูกตองในหีบขนยาย เมื่อวางเครื่องมือ
วัดในหีบ ระบบชดเชยจะถูกล็อค หากไมทําดังนี้ ระบบชดเชยจะ
เสียหายไดในกรณีที่มีการเคลื่อนไหวอยางรุนแรง
การติดตั้ง/การปรับแนวเครื่องมือวัด
การประกอบบนขาตั้งแบบสามขา
ตั้งขาตั้งแบบสามขาใหมั่นคงและปลอดภัยจากการพลิกคว่ําหรือ
ลื่นลม วางเครื่องมือวัดโดยสวมชองประกอบของขาตั้งแบบสามขา
13 เขาบนเกลียวตัวผูของขาตั้งแบบสามขา และขันเครื่องมือวัดเขา
ใหแนนดวยสกรูล็อคของขาตั้ง
ปรับระดับขาตั้งแบบสามขาใหไดแนวราบอยางคราวๆ
ในระยะทางสั้นๆ ทานสามารถถือเครื่องมือวัดที่ประกอบบนขาตั้ง
แบบสามขาติดตัวไปได เพื่อใหมั่นใจวาเครื่องมือวัดจะไมชํารุดขณะ
ถือติดตัวอยูนี้ ตองจับขาตั้งแบบสามขาเปนแนวดิ่งขณะขนยาย และ
ไมควรจับพาดตามยาวไวบนไหล
การปรับแนวเครื่องมือวัด

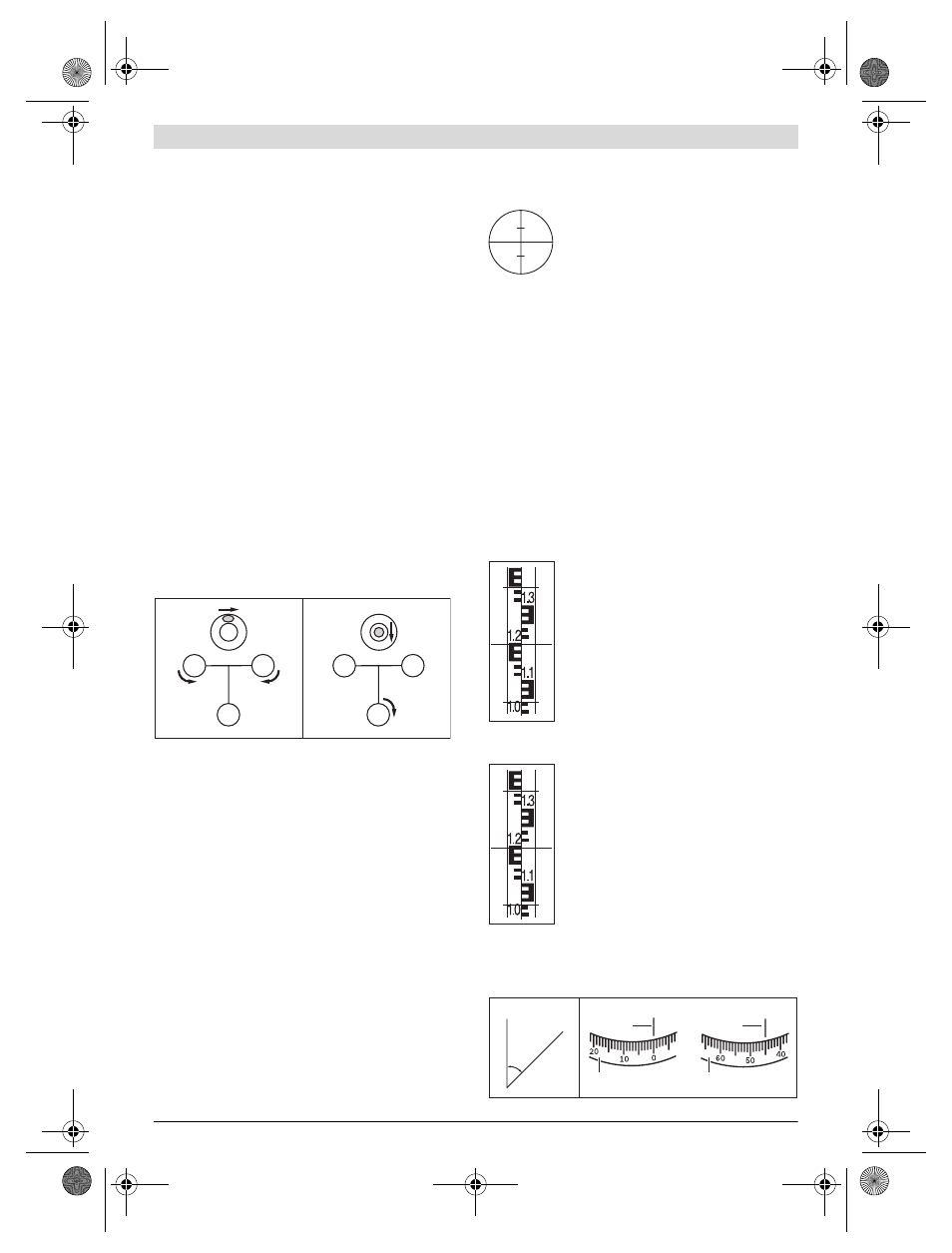

ปรับแนวเครื่องมือวัดดวยสกรูปรับระดับ 12 โดยใหฟองอากาศอยู
ตรงกลางหลอดระดับน้ําฟองกลม 7
หมุนสกรูปรับระดับสองตัวแรก A และ B เพื่อเลื่อนฟองอากาศ
ใหอยูตรงกลางระหวางสกรูปรับระดับสองตัว จากนั้นจึงหมุนสกรู
ปรับระดับตัวที่สาม C จนฟองอากาศอยูตรงกลางหลอดระดับ
น้ําฟองกลม
เมื่อปรับดุลหลอดระดับน้ําฟองกลมแลว หากเครื่องมือวัดยังคง
คลาดเคลื่อนจากระนาบราบอีก ระบบชดเชยจะทําการชดเชย
ความคลาดเคลื่อนนี้
ขณะทํางาน ใหตรวจสอบเสมอๆ (ต.ย. เชน โดยมองผานกระจก
หลอดระดับน้ํา 3) วา ฟองอากาศยังอยูตรงกลางหลอดระดับน้ํา
ฟองกลมหรือไม
การปรับตั้งศูนยเครื่องมือวัดเหนือจุดบนพื้นดิน
หากจําเปน ใหปรับตั้งศูนยเครื่องมือวัดเหนือจุดบนพื้นดิน เมื่อ
ตองการปรับตั้งศูนย ใหแขวนลูกดิ่ง 20 บนสกรูล็อคของขาตั้งแบบ
สามขา ปรับแนวเครื่องมือวัดเหนือจุดบนพื้นดินโดยเลื่อนเครื่องมือ
วัดบนขาตั้งแบบสามขา หรือปรับขาตั้งแบบสามขา
การปรับโฟกัสกลองเล็ง
ถอดฝาครอบเลนสออกจากเลนสใกลวัตถุ 1
สองกลองเล็งไปยังวัตถุที่สวาง หรือถือกระดาษ
สีขาวอยูหนาเลนสใกลวัตถุ 1 หมุนเลนสใกลตา 6
จนปรากฏเสนสายใยที่คมชัดและดําเขม
สองกลองเล็งไปยังไมวัดระดับ หากจําเปน ใหใชชองมองเล็ง 2 ชวย
หมุนปุมปรับโฟกัส 16 จนขีดสวนแบงของไมวัดระดับปรากฏคมชัด
หมุนสกรูหมุนแนวราบ 14 เพื่อปรับแนวเสนสายใยใหอยูตรงกลาง
ไมวัดระดับอยางพอดิบพอดี
หากไดปรับโฟกัสกลองเล็งอยางถูกตอง เสนสายใยและภาพของ
ไมวัดระดับตองยังคงอยูตรงแนวกันขณะทานเคลื่อนไหวนัยนตา
ไปมาหลังเลนสใกลตา
ลักษณะวิธีการวัด
ตองตั้งไมวัดระดับใหเปนแนวตรงอยางพอดิบพอดีทุกครั้ง สอง
เครื่องมือวัดที่ปรับแนวและปรับโฟกัสแลวไปยังไมวัดระดับ
ในลักษณะใหเสนสายใยวางอยูตรงกลางไมวัดระดับ
การอานคาความสูง
อานคาความสูงของไมวัดระดับที่เสนกลางของ
เสนสายใย
ความสูงที่วัดในภาพประกอบ: 1.195 ม.
การวัดระยะทาง
ปรับตั้งศูนยเครื่องมือวัดใหอยูบนจุดที่จะตั้งตน
ทําการวัดระยะทาง
อานคาความสูงของไมวัดระดับที่เสนสเตเดียบน
และลาง นําผลตางของความสูงทั้งสองมาคูณดวย
100 เพื่อหาคาระยะทางจากเครื่องมือวัดไปยังไมวัด
ระดับ
ระยะทางที่วัดในภาพประกอบ:
(1.347 ม.
– 1.042 ม.) x 100 = 30.5 ม.
การวัดมุม
ปรับตั้งศูนยเครื่องมือวัดใหอยูบนจุดที่จะตั้งตนทําการวัดมุม
C
B A
C
B A
2. 1.
A B A
B
x°
9
10
9
10
