138 | Polski
2 609 141 088 | (7.8.13) Bosch Power Tools
Pomiar objętości (kubatury)
Aby dokonać pomiaru kubatury, należy dotąd naciskać przy-
cisk 12, dopóki na wyświetlaczu nie ukaże się wskaźnik po-
miaru kubatury
.
Następnie należy zmierzyć długość, szerokość i wysokość,
tak jak w przypadku pomiaru odległości. Między wszystkimi
trzema pomiarami wiązka lasera jest nieprzerwanie emitowa-
na.

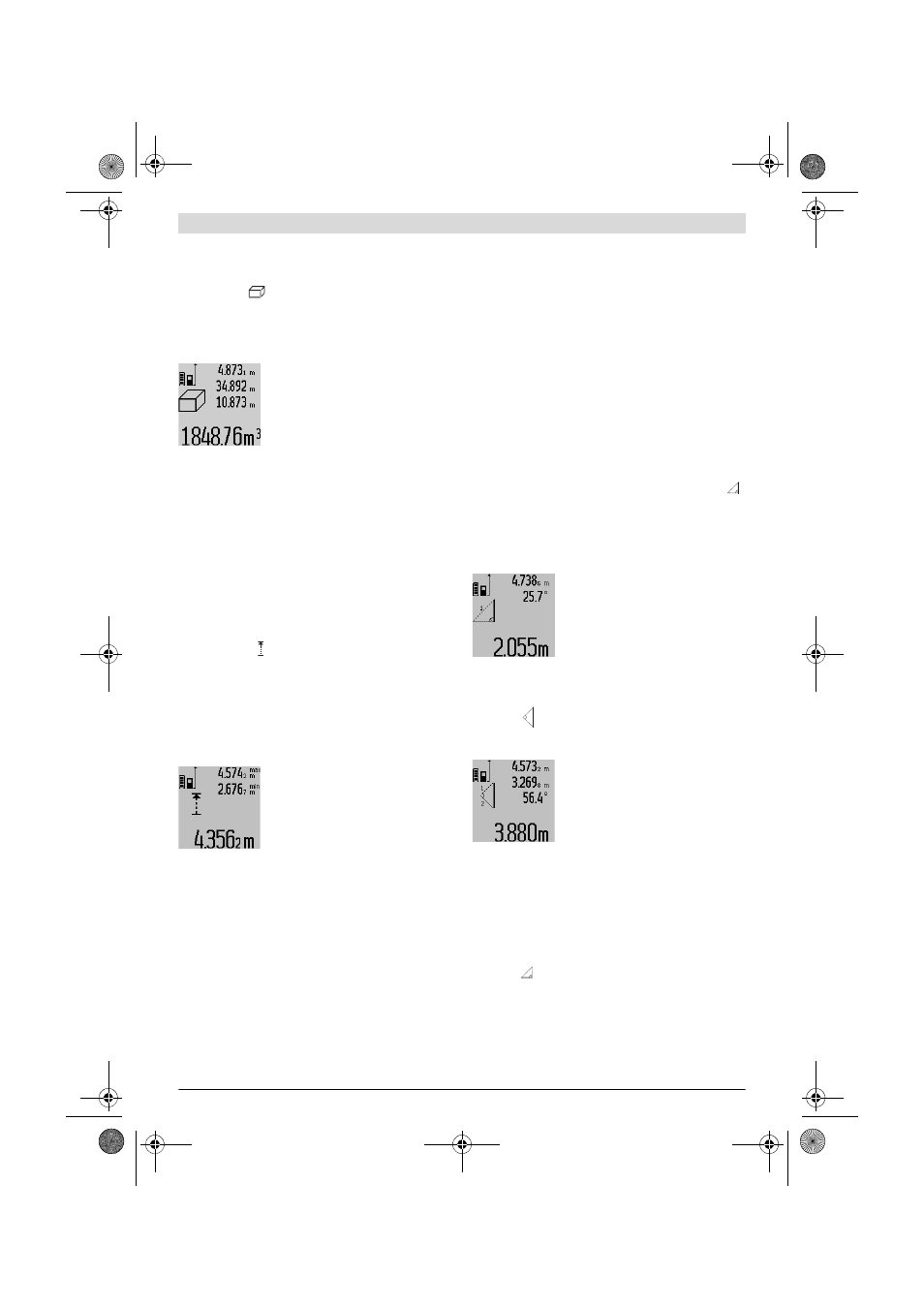

Po zakończeniu drugiego pomiaru, kuba-
tura obliczana jest automatycznie i
wyświetlana w pasku wyniku c. Wartości
poszczególnych pomiarów wyświetlane
są w paskach wartości pomiarowych a.
Wartości przekraczających 999999 m 3 nie da się wyświetlić
– na wyświetlaczu ukazuje się komunikat „ERROR“. Obję-
tość, która ma zostać pomierzona należy rozłożyć na kilka po-
miarów pojedynczych. Każdą z wartości należy wyliczyć od-
dzielnie, a następnie zsumować.
Pomiar ciągły / Funkcja minimum/maksimum (zob. rys. B)
Podczas pomiaru ciągłego urządzenie pomiarowe można
przybliżyć relatywnie do celu, przy czym wartość pomiarowa
aktualizowana jest co 0,5 sekundy. Możliwe jest więc na przy-
kład odsunięcie się od ściany aż do pożądanej odległości, a
aktualną odległość można będzie nadal odczytać.
Aby dokonać pomiaru ciągłego należy dotąd naciskać przy-
cisk zmiany funkcji 4, aż na wyświetlaczu ukaże się wskaźnik
pomiaru ciągłego . Aby rozpocząć pomiar ciągły, należy na-
cisnąć na przycisk pomiaru 2.
Funkcja pomiaru minimalnego służy do ustalenia najkrótszej
odległości od stałego punktu odniesienia. Pomaga ona np.
przy sprawdzaniu poziomu i pionu.
Funkcja pomiaru maksymalnego służy do ustalenia najdłuż-
szej odległości od stałego punktu odniesienia. Pomaga ona
np. przy wyznaczaniu przekątnych.
W pasku wyniku c wyświetlona zostanie
aktualna wartość pomiarowa. W paskach
wartości pomiarowych a wyświetlona zo-
stanie wartość maksymalna („max“) i
wartość minimalna („min“). Wartość ta
zastępowana będzie nową zawsze wtedy,
gdy aktualna wartość pomiaru odległości
będzie mniejsza lub większa od dotychczasowej wartości mi-
nimalnej lub maksymalnej.
Wciśnięcie przycisku pamięci/kasowania 8 spowoduje skaso-
wanie wszystkich dotychczasowych wartości minimalnych i
maksymalnych.
Naciśnięcie przycisku pomiar 2 przerywa pomiar ciągły. W pa-
sku wyniku c wyświetlona zostanie ostatnio pomierzona war-
tość. Ponowne naciśnięcie przycisku pomiar 2 wznowi funk-
cję pomiaru ciągłego.
Funkcja pomiaru ciągłego wyłącza się samoczynnie po 5 min.
W pasku wyniku c pozostanie ostatnio pomierzona wartość.
Pośredni pomiar odległości
Funkcja pośredniego pomiaru odległości służy do pomiaru
odległości w sytuacjach, gdy pomiar bezpośredni jest nie-
możliwy, a więc, gdy bieg promienia zakłócony jest przez
przeszkodę, a także gdy do dyspozycji nie stoi żadna płasz-
czyzna mogąca odbić refleks świetlny. Ten rodzaj pomiaru
może być stosowany wyłącznie w kierunku pionowym. Każde
odchylenie w kierunku poziomym prowadzi do błędów pomia-
rowych.
Pomiędzy poszczególnymi pomiarami wiązka lasera pozosta-
nie włączona.
Przy pomiarze pośrednim można skorzystać z jednej z czte-
rech funkcji pomiaru – za pomocą tych funkcji można wyzna-
czyć odcinki o różnej długości.
a) Pośredni pomiar wysokości (zob. rys. C)
Naciskać przycisk zmiany funkcji 4 tyle razy, aż na wyświetla-
czu pojawi się wskaźnik pośredniego pomiaru wysokości
.
Należy przy tym zwrócić uwagę, aby urządzenie pomiarowe
znajdowało się na tej samej wysokości, co dolny punkt pomia-
rowy. Następnie należy przechylić urządzenie pomiarowe o
wielkość odpowiadającą płaszczyźnie odniesienia i zmierzyć
– podobnie jak przy pomiarze odległości – odcinek „1“.
Po zakończeniu pomiaru, wynik poszuki-
wanego odcinka „X“ wyświetlany jest w
pasku wyniku c. Wartości pomiarowe od-
cinka „1“ i kąt „ α“ wyświetlane są w pa-
sku wartości pomiarowych a.
b) Podwójny pośredni pomiar wysokości (zob. rys. D)
Naciskać przycisk zmiany funkcji 4 tyle razy, aż na wyświetla-
czu ukaże się wskaźnik podwójnego pośredniego pomiaru
wysokości
.
Zmierzyć, jak w przypadku pomiaru odległości, odcinki „1“ i
„2“ (w tej kolejności).
Po zakończeniu pomiaru, wynik poszuki-
wanego odcinka „X“ wyświetlany jest w
pasku wyniku c. Wartości pomiarowe od-
cinków „1“, „2“ i kąta „ α“ wyświetlane
są w paskach wartości pomiarowych a.
Należy zwrócić uwagę na to, aby płaszczyzna odniesienia dla
danego pomiaru (np. tylna krawędź urządzenia pomiarowe-
go) przy wszystkich pomiarach wchodzących w skład danego
procesu pomiarowego zawsze znajdowała się w dokładnie
tym samym miejscu.
c) Pośredni pomiar odległości (zob. rys. E)
Naciskać przycisk zmiany funkcji 4 tyle razy, aż na wyświetla-
czu ukaże się wskaźnik bezpośredniego pomiaru
odległości
.
Należy przy tym zwrócić uwagę, aby urządzenie pomiarowe
znajdowało się na tej samej wysokości, co poszukiwany punkt
pomiarowy. Następnie należy przechylić urządzenie pomiaro-
we o wielkość odpowiadającą płaszczyźnie odniesienia i
zmierzyć – podobnie jak przy pomiarze odległości – odcinek
„1“.
1
1
2
1
