Z87 Extreme9/ac
94 95
Ру
сский

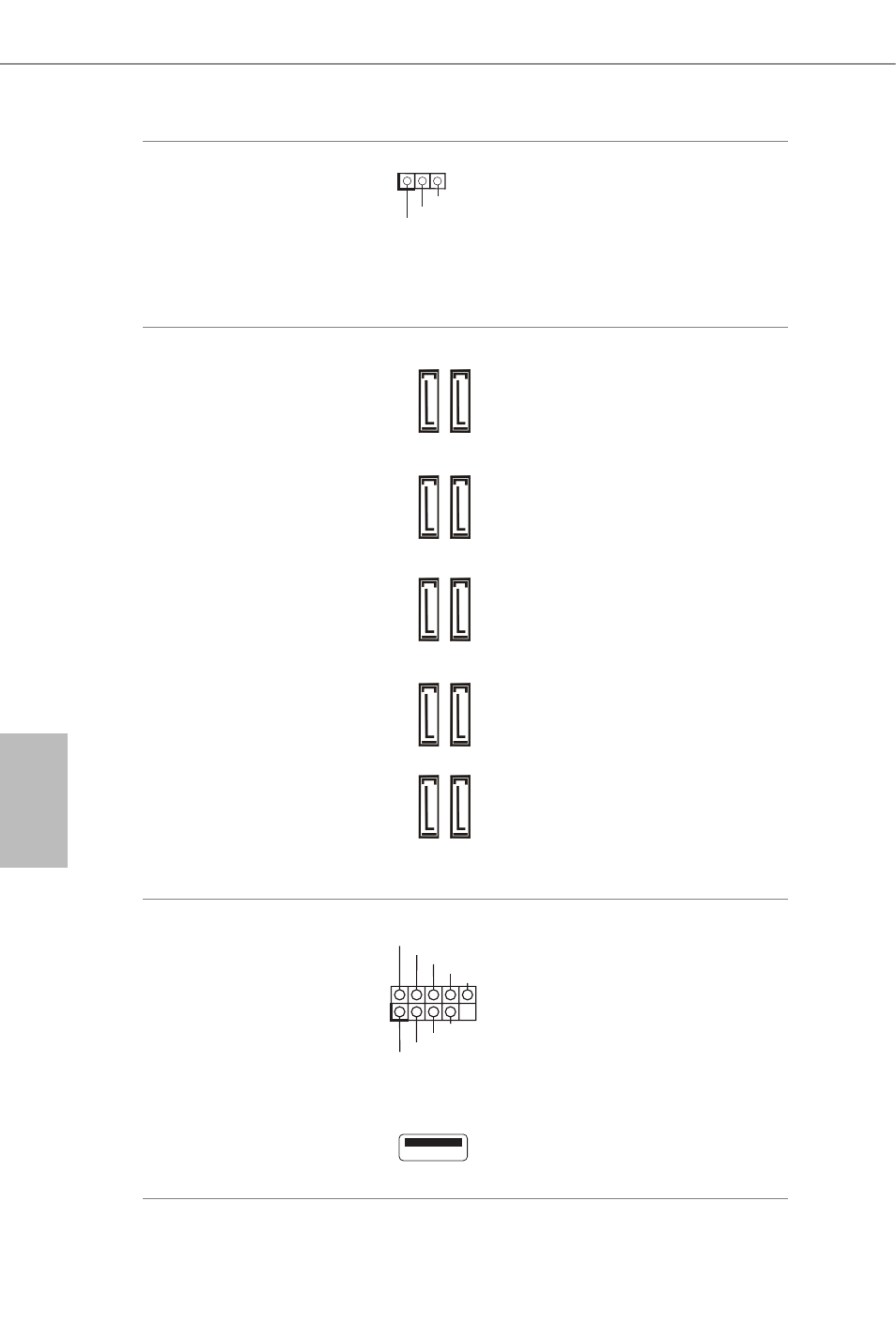

Колодка светодиодного
индикатора питания
(3-контактная, PLED1)
(См. стр. 1, № 23) Подключите
светодиодный индикатор
питания корпуса к этой
колодке, чтобы обеспечить
индикацию состояния
питания системы.
Разъемы Serial ATA3
(SATA3_0_1:
См. стр.1, № 14)
(SATA3_2_3:
См. стр. 1, № 15)
(SATA3_4_5:
См. стр. 1, № 16)
(SATA3_A1_A2:
см. стр.1, № 12)
(SATA3_A3_A4:
см. стр.1, № 13) Эти десять
разъемов SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с. Если на задней
панели ввода-вывода
подключен порт eSATA,
внутренний SATA3_A4
не работает.
Чтобы минимизировать
время загрузки,
используйте порты Intel®
Z87 SATA (SATA3_0)
для самозагружаемых
устройств.
Колодки USB 2.0.
(9-контактная, USB2_3)
(См. стр. 1, № 28)
(9-контактная, USB4_5)
(См. стр. 1, № 27)
(9-контактная, USB6_7)
(См. стр. 1, № 26)
(USB8)
(См. стр. 1, № 25)
Кроме четырех портов
USB 2.0 на панели ввода-
вывода на материнской
плате также есть три
колодки и один порт.
Каждая колодка USB 2.0
может поддерживать два
порта.
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A1_A2
SA
TA3_A3_A4
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
