Z87 Extreme9/ac
58 59
Fr
ançais
Français

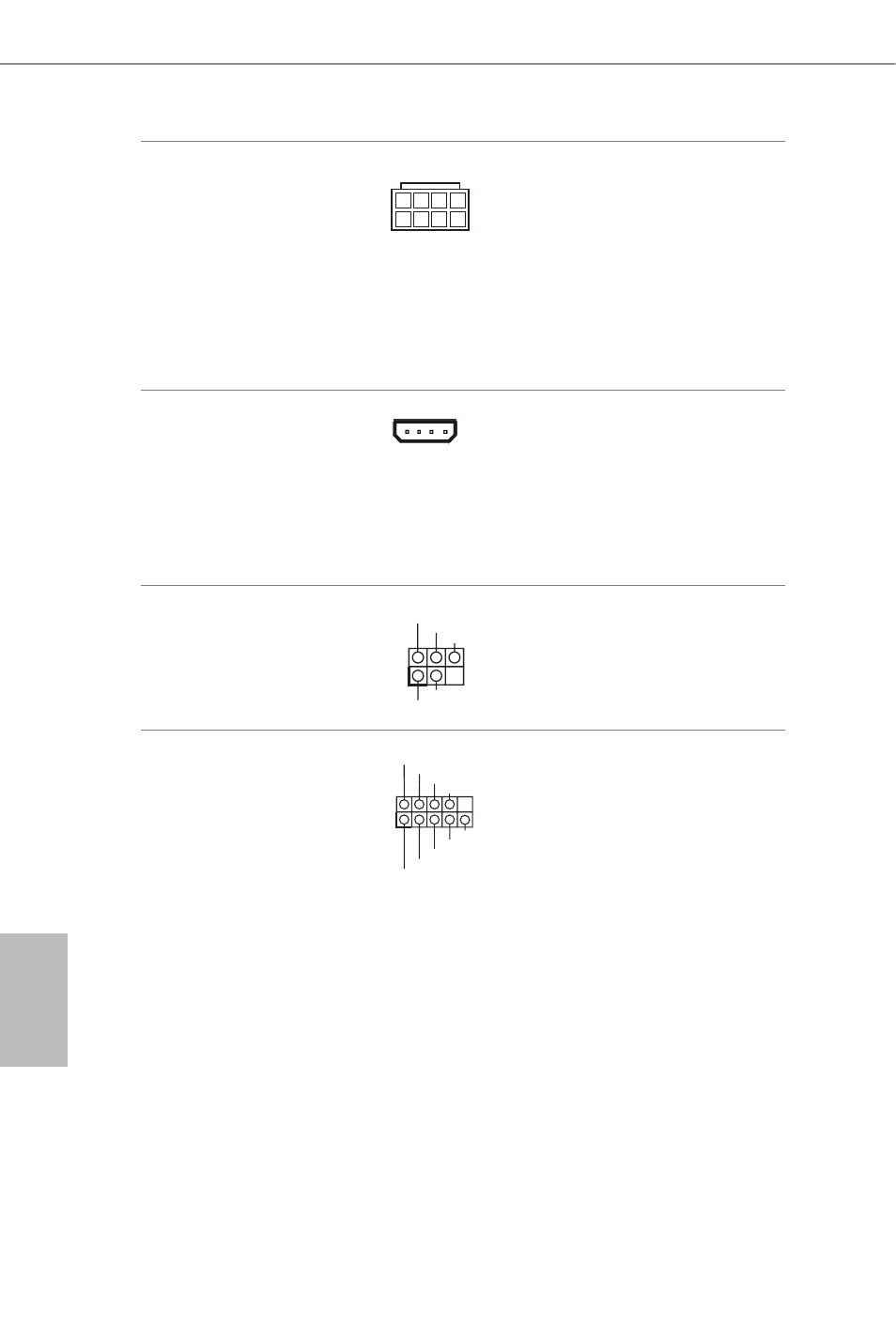

Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 2)
(ATX12V2 à 8 broches)
(voir p.1, No. 3) Cette carte mère est dotée
de deux connecteurs
d’alimentation ATX 12V
à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez effectuer
les branchements sur la
Broche 1 et la Broche 5.
Connecteur d’alimentation
SLI/XFire
(SLI/XFIRE_PWR1 à 4
broches)
(voir p.1, No. 30) Veuillez brancher ce
connecteur avec un
connecteur d’alimentation
de disque dur lorsque deux
cartes graphiques sont
installées sur la carte mère.
Embase pour module
infrarouge
(IR1 à 5 broches)
(voir p.1, No. 29) Cette embase prend en charge un
module sans-fil d’émission et de
réception infrarouge optionnel.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 31) Cette embase COM1 prend
en charge un module de
port série.
GND
IRRX
DUMMY
+5VSB
IRTX
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
4 1
8 5
