ASRock Z87 Extreme9__ac - Manual (Page 47)

Z87 Extreme9/ac
44 45
Deutsch

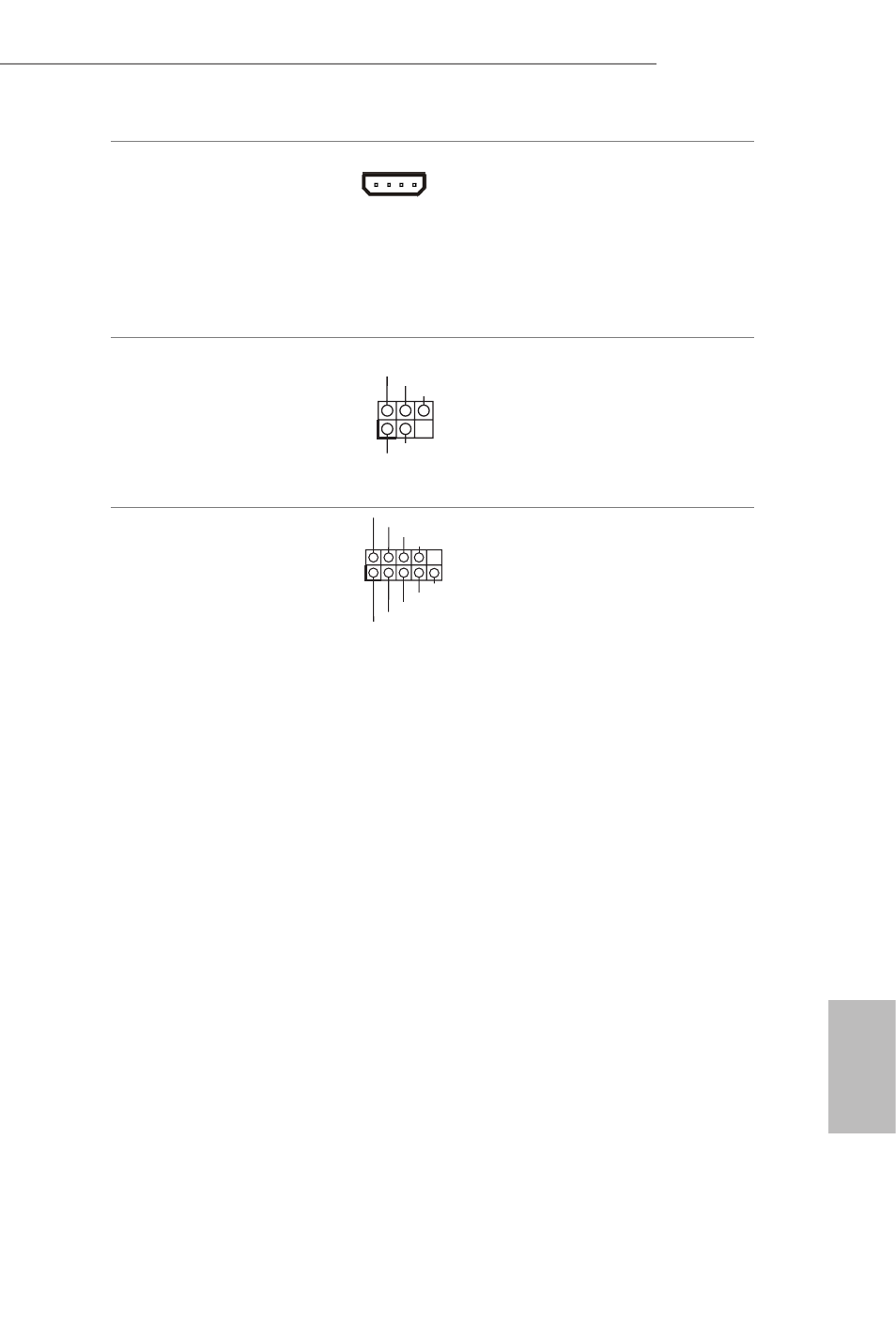

SLI/XFIRE-Netzanschluss
(4-polig, SLI/XFIRE_
PWR1)
(siehe S. 1, Nr. 30) Bitte verbinden Sie diese
Anschluss mit einem
Festplattennetzanschluss,
wenn zwei Grafikkarten
an diesem Motherboard
installiert sind.
Infrarotmodul-Stiftleiste
(5-polig, IR1)
(siehe S. 1, Nr. 29) Diese Stiftleiste unterstützt
ein optionales kabelloses
Infrarotmodul zum Übertragen
und Empfangen.
Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 31) Diese COM1-Stiftleiste
unterstützt ein Modul für
serielle Ports.
GND
IRRX
DUMMY
+5VSB
IRTX
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
