Z87 Extreme9/ac
160 161
�简体中文
�简体中文

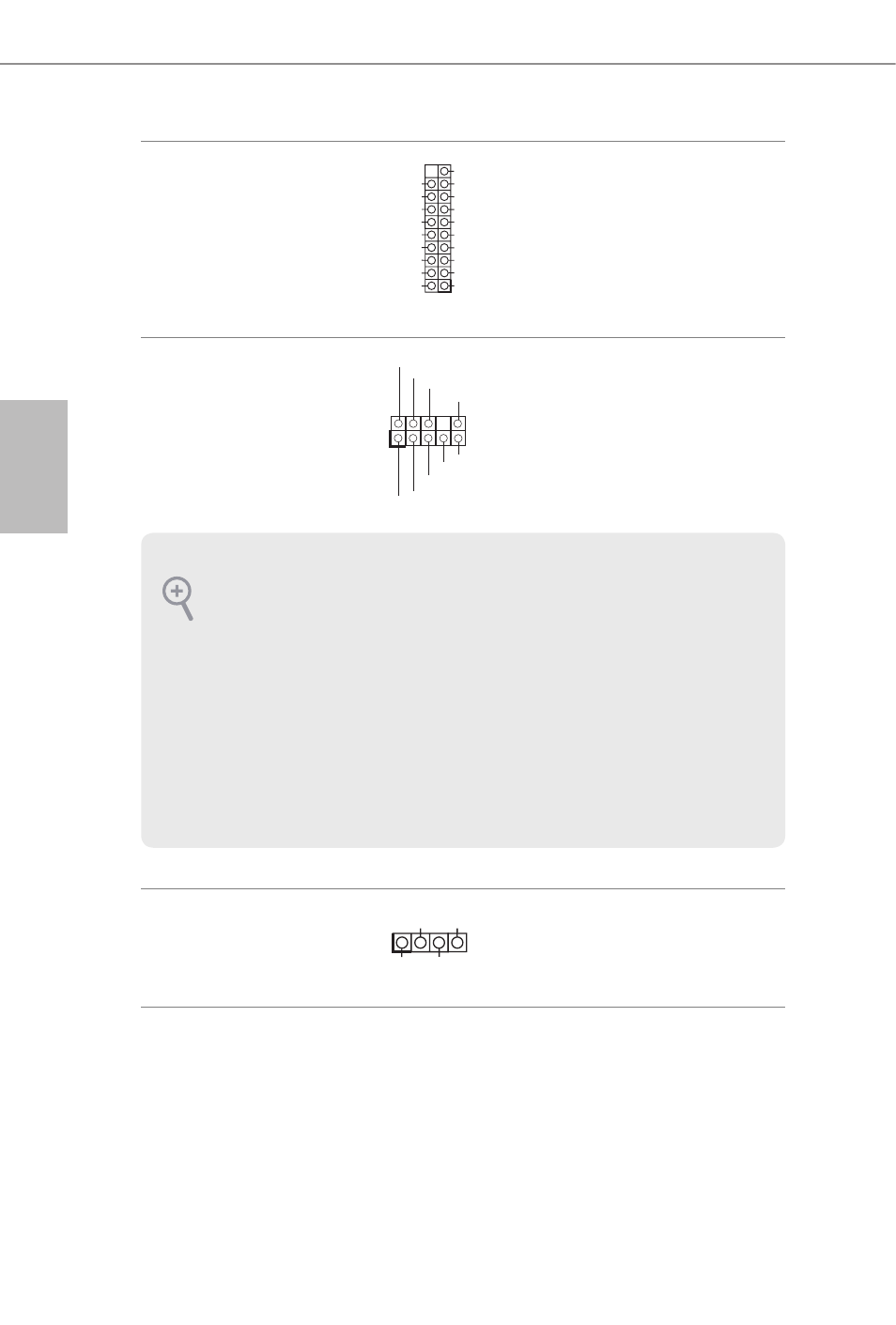

USB 3.0 接脚
(19 针 USB3_6_7)
( 见第 1 页，第 10 个 )
(19 针 USB3_8_9）
( 见第 1 页，第 11 个 ) 除 I/O 面板上的四个
USB 3.0 端口外，此主板
上还有两个接脚。每个
USB 3.0 接脚可以支持两
个端口。
前面板音频接脚
(9 针 HD_AUDIO1)
( 见第 1 页，第 32 个 ) 此接脚用于将音频设备
连接到前音频面板。
机箱扬声器接脚
(4 针 SPEAKER1)
见第
1 页， 第 21 个）
请将机箱扬声器连接到
此接脚。
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按
照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面板
连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项卡，
调整
“Recording Volume”（录音音量）。
1
+5V
DUMMY
DUMMY
SPEAKER
