168
ASRock Z68 Extreme7 Gen3 Motherboard

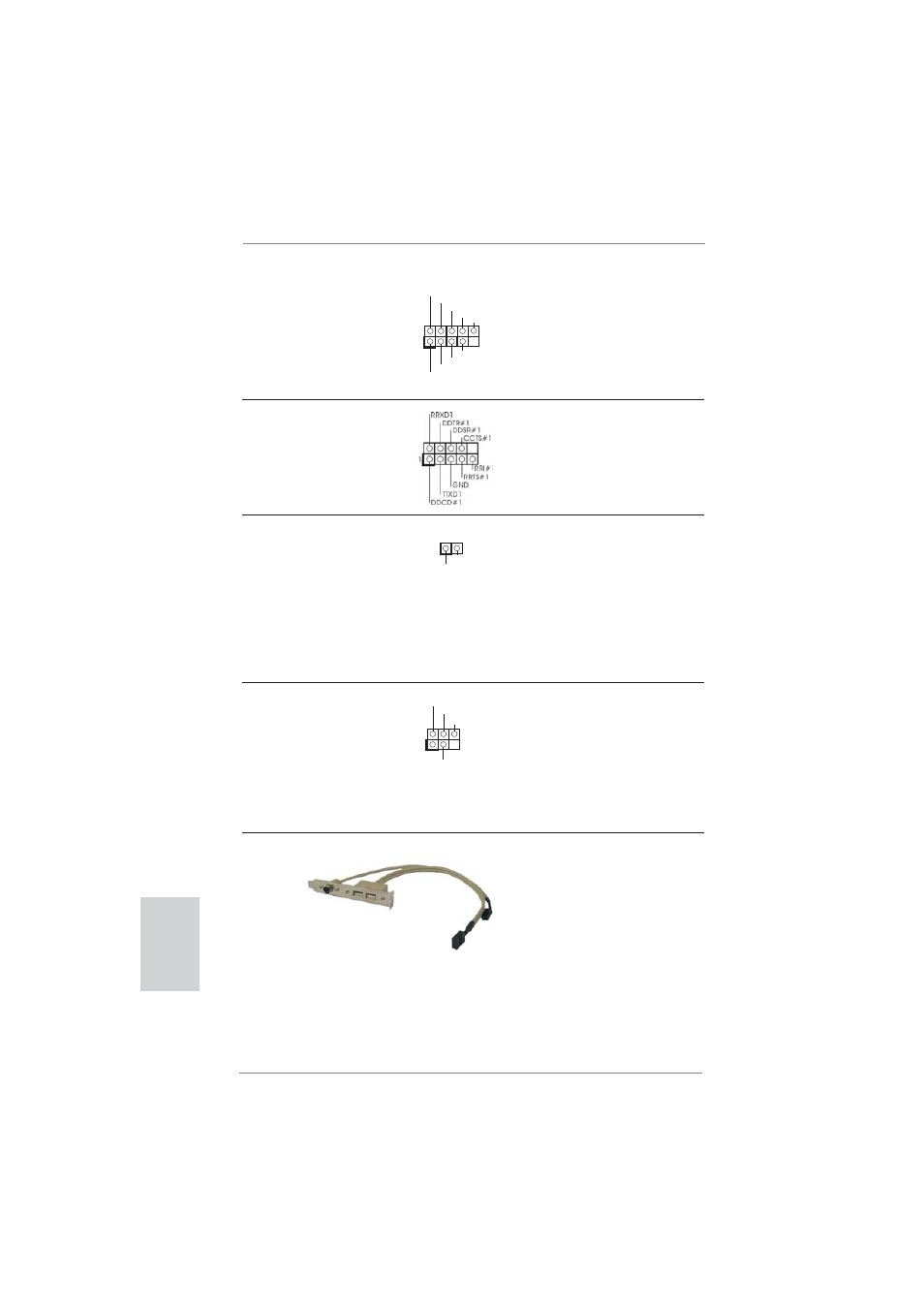

HDMI_SPDIF Fişi HDMI_SPDIF fi şi, SPDIF ses
(2-pinli HDMI_SPDIF1) çıkışını HDMI VGA kartına
(bkz. s.2 No. 37) sağlar, sistemin HDMI Dijital
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
fi şe bağlayın.
Seri port Fişi Bu COM1 fi şi bir seri port
(9-pinli COM1) modülünü destekler.
(bkz. s.2 No. 35)
SPDIFOUT
GND
1
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
IEEE 1394 Fişi Bu anakartta G/Ç panelindeki
(9-pinli FRONT_1394) bir varsayılan IEEE 1394 portu
(bkz. s.2 No. 32) nun yanı sıra, bir IEEE 1394 fi ş
(FRONT_1394) de bulunur. Bu
IEEE 1394 fi şi bir IEEE 1394
portunu destekler.
Türkçe
1
DATA
CLK
PWR(+5VSB)
GND
PS2 Bağlantı Ucu PS2 bağlantı ucu, bir PS2 Fare/
(5-pinli PS2_1) Klavye bağlantı noktasını
(bkz. s.2 No. 33) desteklemek için, 5-pinli
konnektörü, PS/2 Fare/
Klavyenin + USB 2.0 Desteğinin
kablosuna bağlamak için
kullanılır.
PS/2 Fare/Klavye + USB 2.0 Desteği Bu PS/2 Fare/Klavye + USB
2.0 Desteği, I/O panelinin
yanı sıra bir PS2 Fare/Klavye
bağlantı noktasını ve ilaveten
iki USB 2.0 bağlantı noktasını
destekler. Lütfen destek
kablosunun 5-pinli
konnektörünü PS2 bağlantı
ucuna takın ve destek
kablosundaki 9-pimli konnektörü
USB 2.0 bağlantı ucuna
(USB2_3, USB4_5, USB6_7
