111
ASRock Z68 Extreme7 Gen3 Motherboard
Italiano
1
DATA
CLK
PWR(+5VSB)
GND

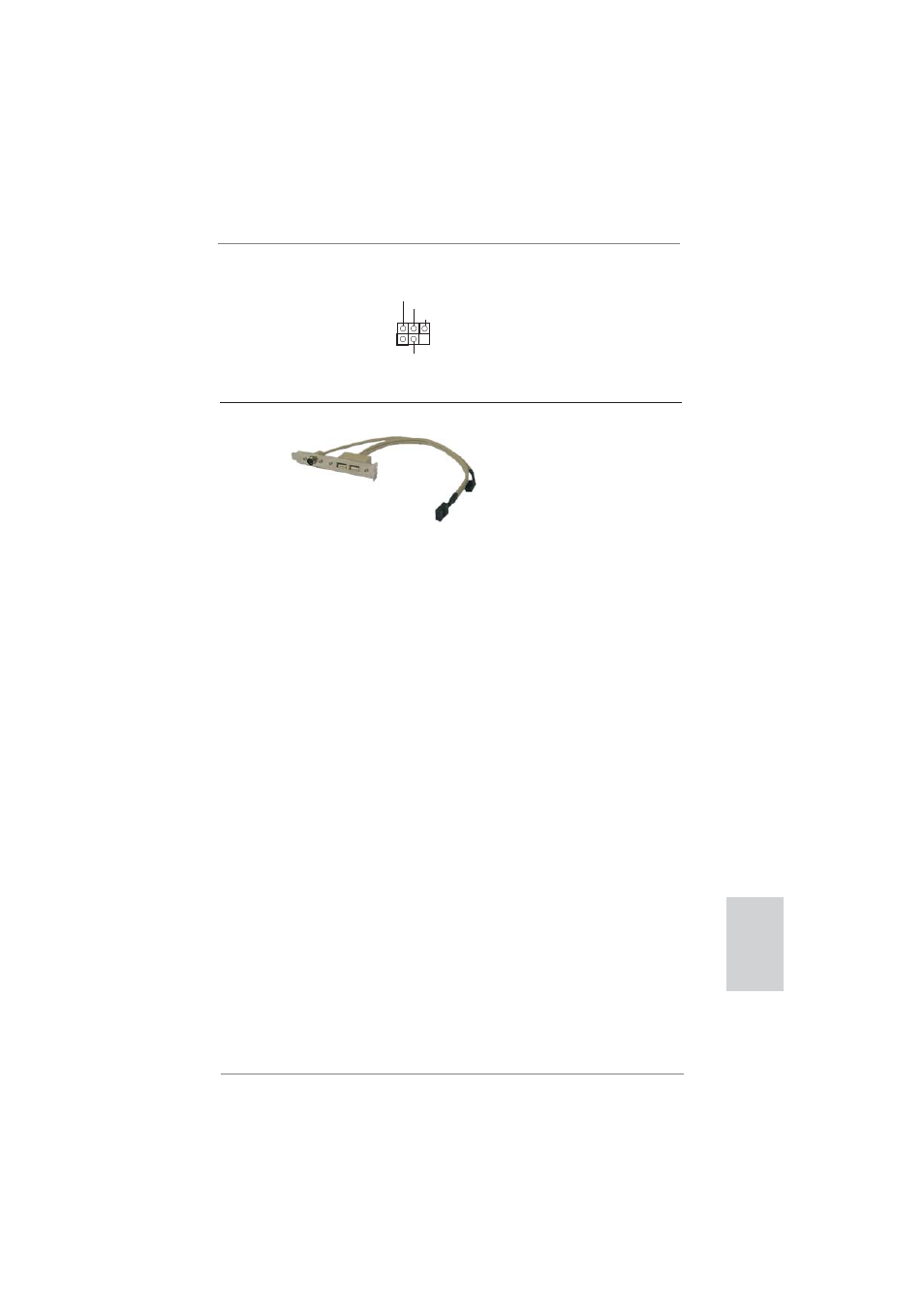

PS2 Header L’header PS2 è utilizzato per
(5-pin SP2_1) collegare il connettore a 5 pin
(vedi p.2 Nr. 33) sul cavo del mouse/tastiera
PS/2 + staffa USB 2.0 per
supportare una porta per
mouse/tastiera PS/2.
Mouse/tastiera PS/2 + staffa USB 2.0 Questo mouse/tastiera PS/2
+ staffa USB 2, è in grado
di supportare una porta per
mouse/tastiera PS/2 e due por
te USB 2.0 aggiuntive oltre
al pannello I/O. Collegare il
connettore a 5 pin sul cavo
della staffa all’header PS2,
quindi collegare il
connettore a 9 pin sul cavo
della staffa all’header USB 2.0
(USB2_3, USB4_5, USB6_7 o
USB8_9) e fi ssare la staffa allo
chassis con le apposite viti.
