144
ASRock Z68 Extreme7 Gen3 Motherboard
Ру
сский

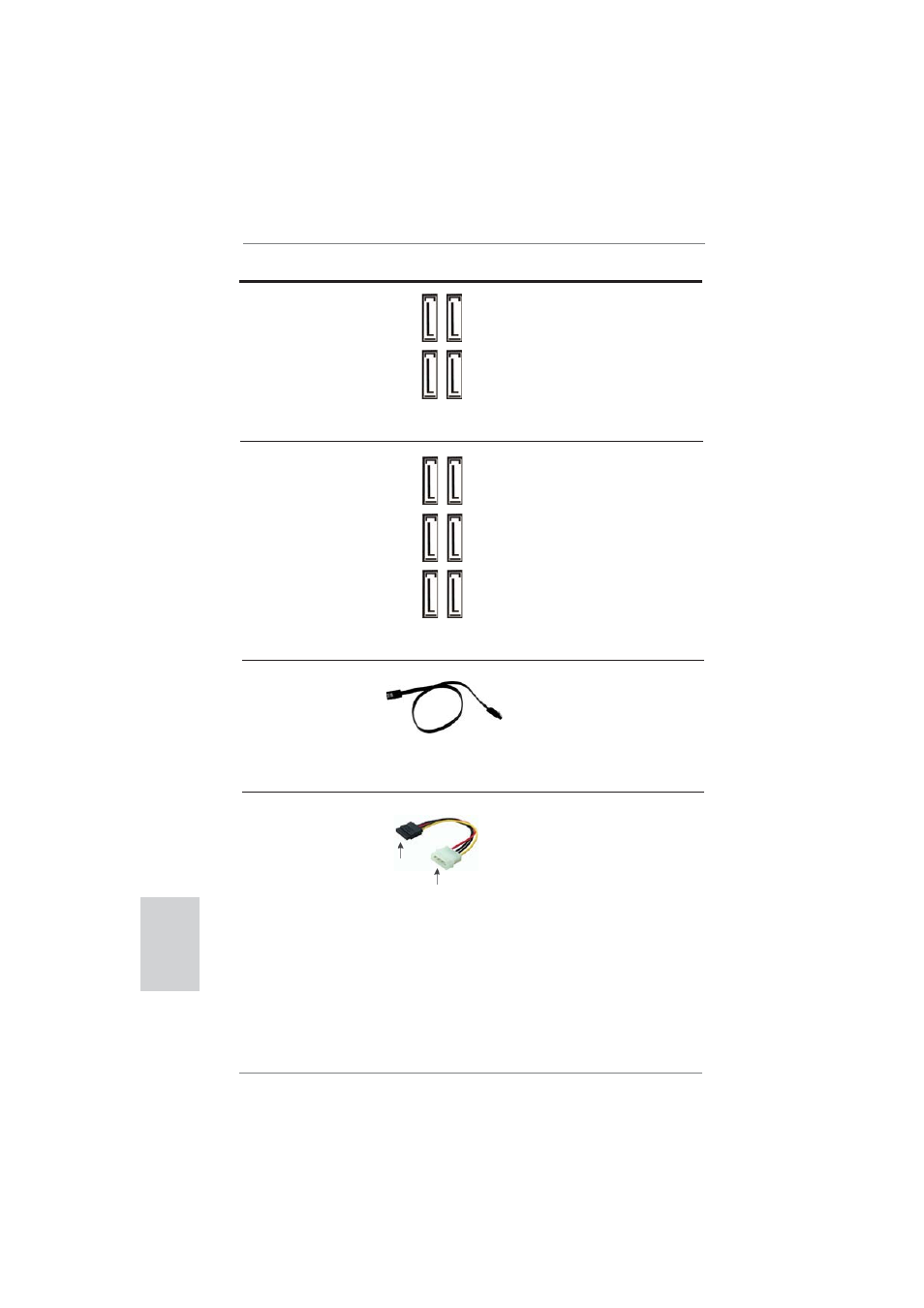

Разъемы Serial ATAII Четыре соединителя Serial ATAII
(SATA2_2_3, см. стр. 2, п. 13) предназначаются для
(SATA2_4_5, см. стр. 2, п. 14) подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
Разъемы Serial ATA3 Шесть соединителя Serial ATA3
(SATA3_0_1, см. стр. 2, п. 12) предназначаются для
(SATA3_A1_A2, см. стр. 2, п. 10) подключения внутренних
(SATA3_A3_A4, см. стр. 2, п. 11) устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с. При
установке жесткого диска в порт
eSATA задней системы ввода/
вывода, внутренний порт
SATA3_A4 не функционирует.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате.
Кабель питания Присоедините кабель питания
Serial ATA (SATA) стандарта SATA с помощью
(дополнительно) соединителей на его черном
конце с ответными
соединителями питания на
каждом из жестких дисков.
Затем соедините белый
конец кабеля питания стандарта
SATA с блоком питания.
подключите к соединителю
питания жесткого диска
интерфейса SATA подключите к
источнику
питания
SA
TA2_5 SA
TA2_3
SA
TA2_4 SA
TA2_2
SA
TA3_1 SA
TA3_A4 SA
TA3_A2
SA
TA3_0 SA
TA3_A3 SA
TA3_A1
