164
ASRock Z68 Extreme7 Gen3 Motherboard

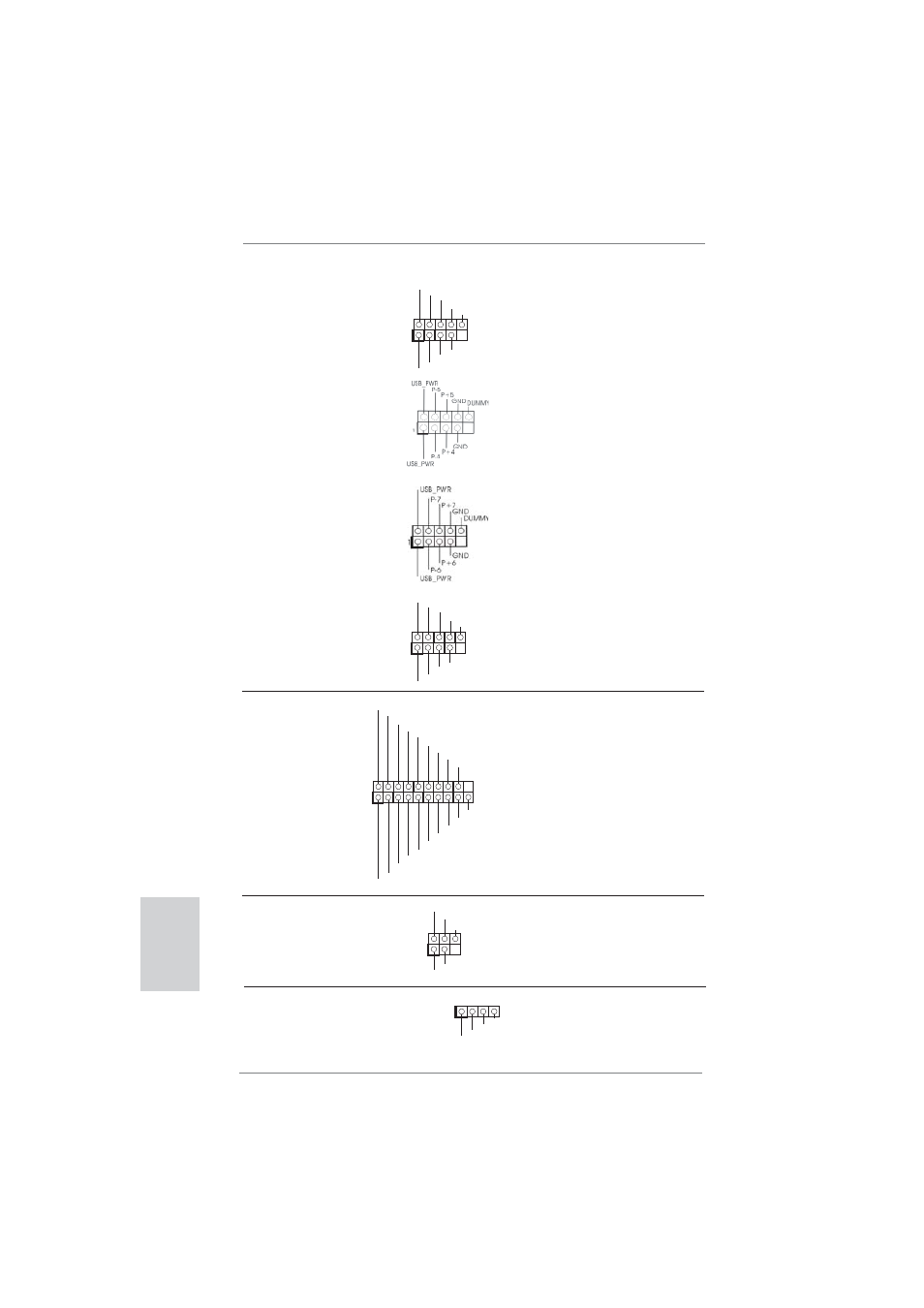

USB 2.0 Fişleri
G/Ç panelindeki varsayılan iki
(9-pinli USB2_3)
USB 2.0 portundan başka, bu
(bkz. s.2 No. 25)
anakartta dört USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
(9-pinli USB4_5)
(bkz. s.2 No. 26)
(9-pinli USB6_7)
(bkz. s.2 No. 27)
(9-pinli USB8_9)
(bkz. s.2 No. 29)
USB 3.0 Fişleri
I/O panelinde bulunan dört adet
(19-pinli USB3_5_6)
varsayılan USB 3.0 bağlantı
(bkz. s.2 No. 9)
noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
Kızılötesi Modülü Fişi
Bu
fi ş, isteğe bağlı bir kablosuz
(5-pinli IR1)
aktarma ve alma kızılötesi
(bkz. s.2 No. 34)
modülünü
destekler.
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
ATX+5VSB
IRTX
GND
IRRX
Kullanıcı Kızılötesi Modül Bağlantısı
Bu
fi ş,
uzaktan kumanda alıcısı
(4-pinli CIR1)
destekler.
(bkz. s.2 No. 28)
Türkçe
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
