ASRock B85M - Manual (Page 83)

B85M
81
Ру
сский

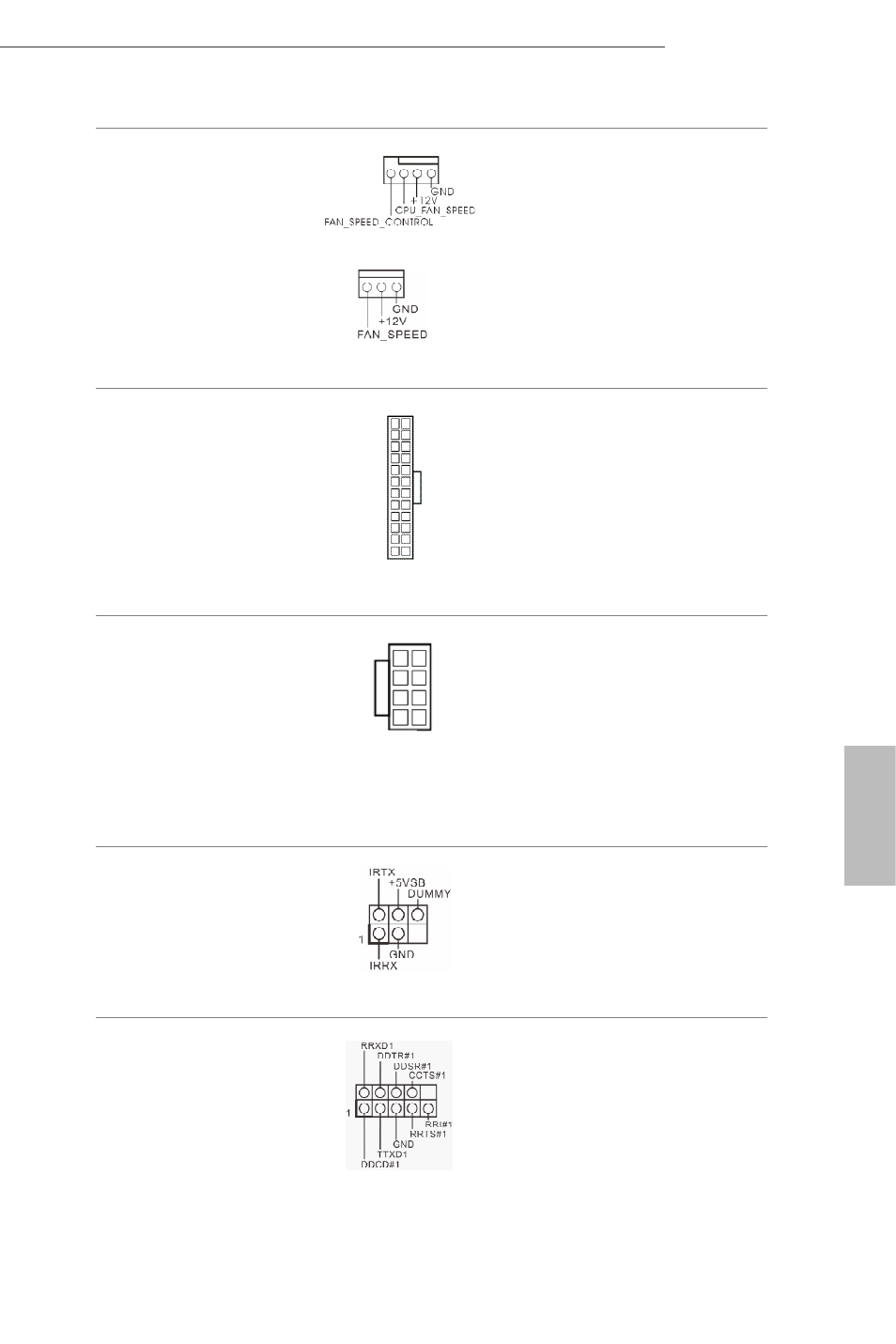

Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 2)
(3-контактный, CPU_
FAN2)
(См. стр. 1, № 3)
Эта материнская
плата снабжена
4-контактным разъемом
для малошумящего
вентилятора ЦП.
Если вы собираетесь
подключить
3-контактный
вентилятор процессора,
подключайте его к
контактам 1-3.
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 6) Эта материнская
плата снабжена
24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта
13.
Разъем питания АТХ 12 В
(8-контактный,
ATX12V1)
(См. стр. 1, № 1) Эта материнская
плата снабжена
8-контактным разъемом
питания АТХ 12 В.
Чтобы использовать
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Колодка инфракрасного
модуля
(5-контактная, IR1)
(См. стр. 1, № 23) Эта колодка поддерживает
дополнительную
беспроводную передачу
и прием сигналов
инфракрасного модуля.
Колодка
последовательного
порта
(9-контактная, COM1)
(См. стр. 1, № 22) Колодка COM1
поддерживает
подключение модуля
последовательного
порта.
12
1
24
13
5
8
1
4
