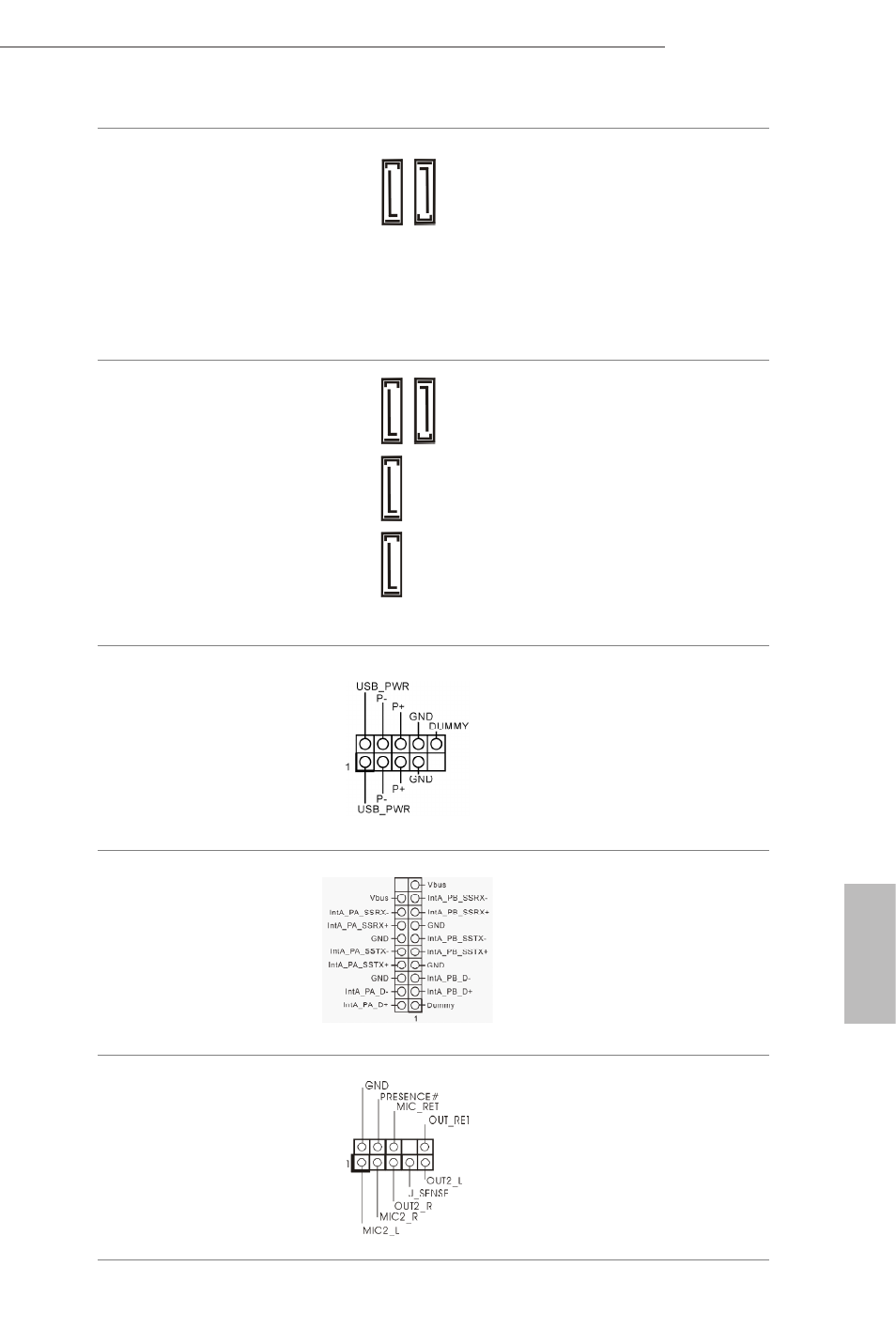

Connettori Serial ATA2
(SATA_4:
vedere pag. 1, n. 8)
(SATA_5:
vedere pag. 1, n. 7) Questi due connettori
SATA2 supportano i cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a
3,0 Gb/s.
Connettori Serial ATA3
(SATA_0:
vedere pag.1, n. 9)
(SATA_1:
vedere pag. 1, n. 10)
(SATA_2:
vedere pag. 1, n. 13)
(SATA_3:
vedere pag.1, n. 11) Questi quattro connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a
6,0 Gb/s.
Header USB 2.0
(USB6_7 a 9 pin)
(vedere pag. 1, n. 17)
(USB8_9 a 9 pin)
(vedere pag. 1, n. 18) Oltre alle quattro porte
USB 2.0 sul pannello I/O,
su questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
Header USB 3.0
(USB3_2_3 a 19 pin)
(vedere pag. 1, n. 12) Oltre alle due porte USB
3.0 sul pannello I/O, su
questa scheda madre vi è
un header. Ciascun header
USB 3.0 può supportare
due porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 25) Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
SA
TA_5
SA
TA_4
SA
TA_1
SA
TA_2
SA
TA_3
SA
TA_0
