114
한 국 어

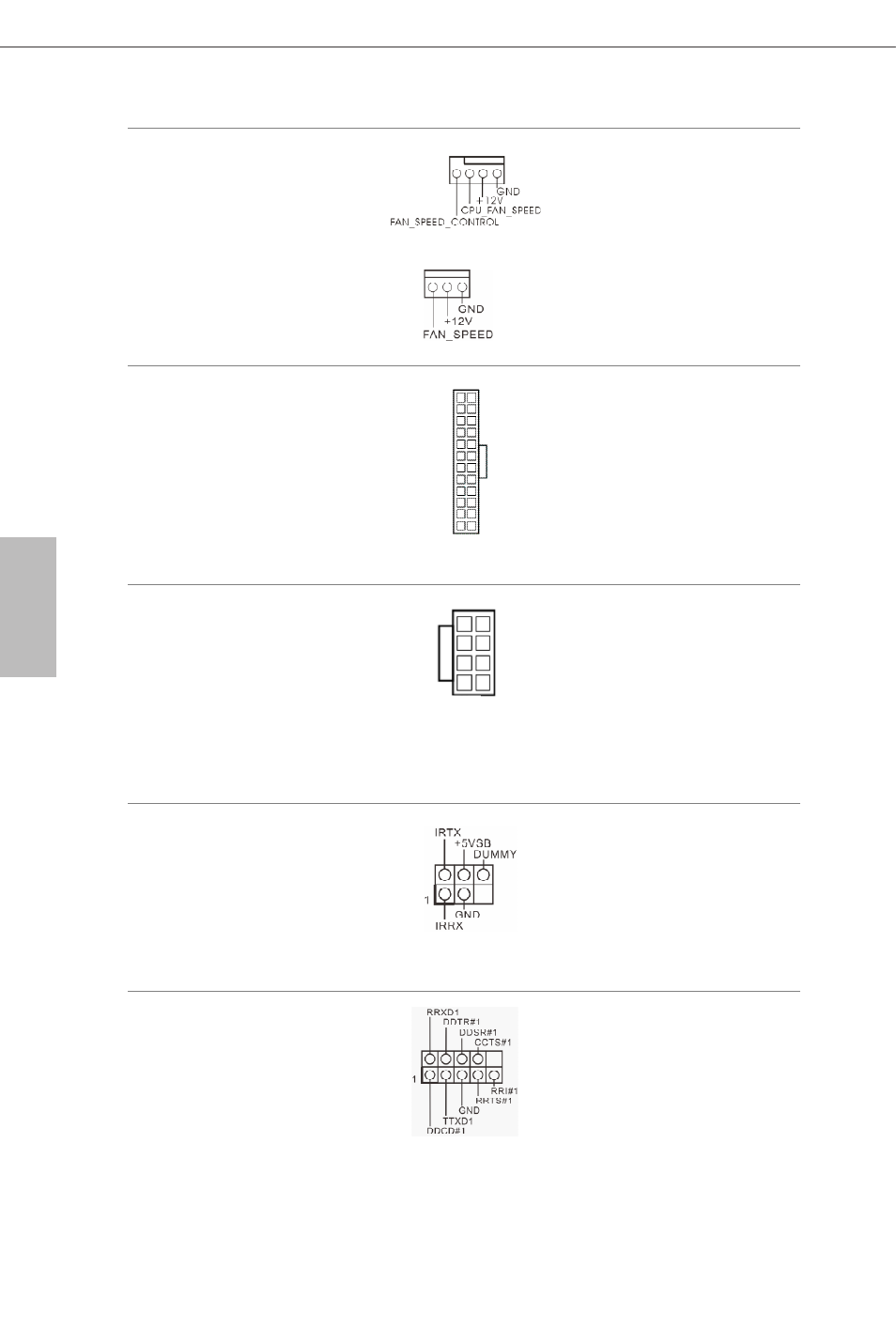

CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 2 번 항목 참조 )
(3 핀 CPU_FAN2)
(1 페이지 , 3 번 항목 참조 )
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 )
커넥터가
탑재되어 있
습니다 . 3 핀 CPU 팬
을 연결하려는 경우
핀 1-3 에 연결하십시
오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 6 번 항목 참조 ) 이 마더보드에는 24
핀 ATX 전원 커넥터
가 탑재되어 있습니
다 . 20 핀 ATX 전원공
급장치를 사용하려면
핀 1 과 핀 13 을 따라
연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 ) 이 마더보드에는 8 핀
ATX 12V 전원 커넥터
가
탑재되어 있습니
다 . 4 핀 ATX 전원공
급장치를 사용하려면
핀 1 과 핀 5 을 따라
연결하십시오 .
적외선 모듈 헤더
(5 핀 IR1)
(1 페이지 , 23 번 항목 참조 )
이 헤더는 선택 품목인 무선
송수신 적외선 모듈을 지원
합니다 .
시리얼 포트 헤더
(9 핀 COM1)
(1 페이지 , 22 번 항목 참조 )
이 COM1 헤더는 시
리얼 포트 모듈을 지
원합니다 .
12
1
24
13
5
8
1
4
