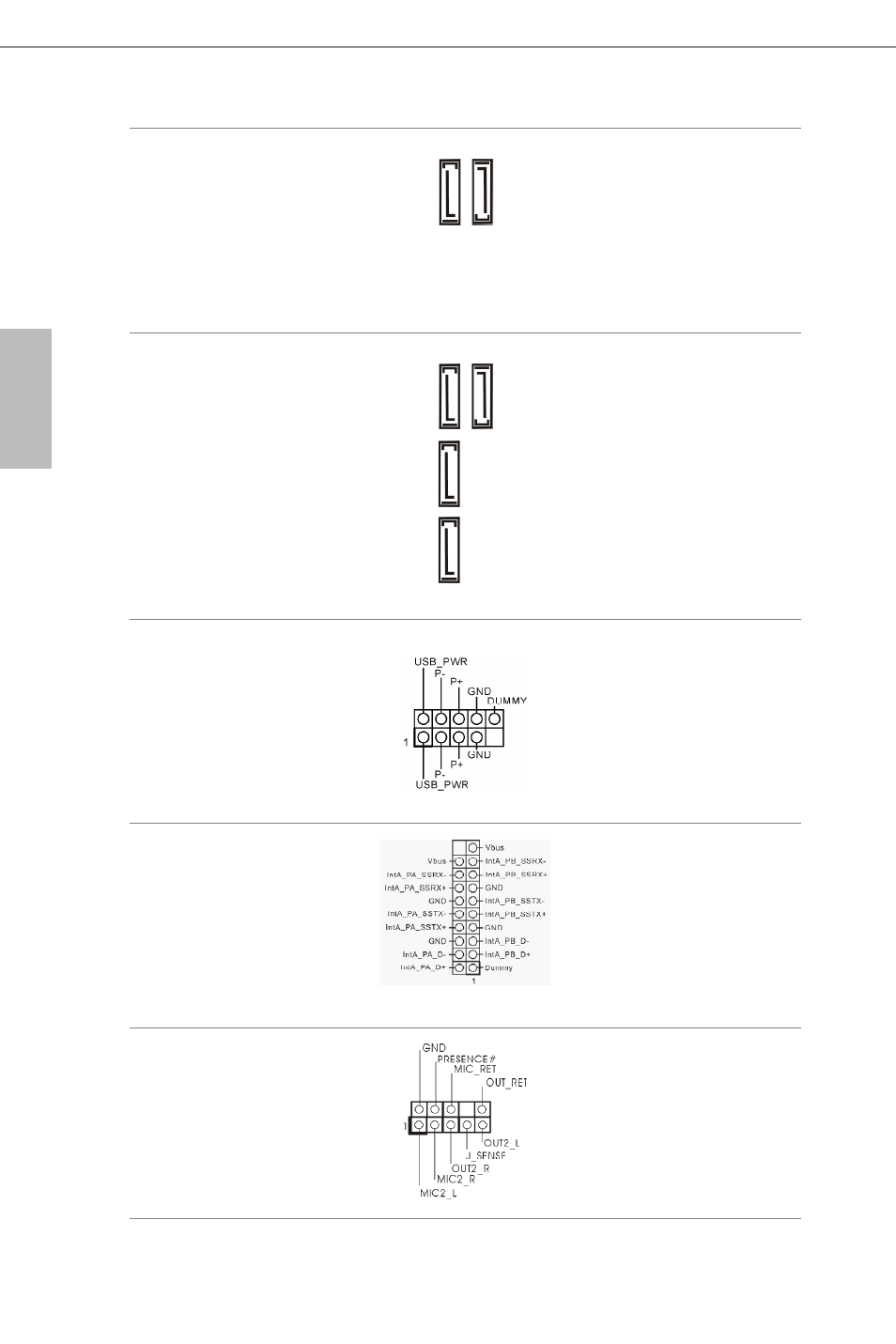

Serial ATA2 接頭
(SATA_4:
請參閱第
1 頁，編號 8)
(SATA_5:
請參閱第
1 頁，編號 7)
這兩組 SATA2 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最高
可達
3.0 Gb/s 資料傳
輸率。
Serial ATA3 接頭
(SATA_0:
請參閱第
1 頁，編號 9）
(SATA_1:
請參閱第
1 頁，編號 10)
(SATA_2:
請參閱第
1 頁，編號 13)
(SATA_3:
請參閱第
1 頁，編號 11）
這四組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最高
可達
6.0 Gb/s 資料傳
輸率。
USB 2.0 標頭
(9-pin USB6_7)
( 請參閱第 1 頁，編號 17）
(9-pin USB8_9)
( 請參閱第 1 頁，編號 18） 除了 I/O 面板上的四
個 USB 2.0 連接埠外，
在本主機板上還有另
外兩組標頭。各
USB
2.0 標頭皆可支援兩個
連接埠。
USB 3.0 標頭
(19-pin USB3_2_3)
( 請參閱第 1 頁，編號 12） 除了 I/O 面板上的兩
個 USB 3.0 連接埠外，
在本主機板上還有另
外一組標頭。各
USB
3.0 標頭皆可支援兩個
連接埠。
前面板音訊標頭
(9-pin HD_AUDIO1)
( 請參閱第 1 頁，編號 25） 本標頭適用於連接
音訊裝置至前面板音
訊。
SA
TA_5
SA
TA_4
SA
TA_1
SA
TA_2
SA
TA_3
SA
TA_0
