B85M
79
Ру
сский

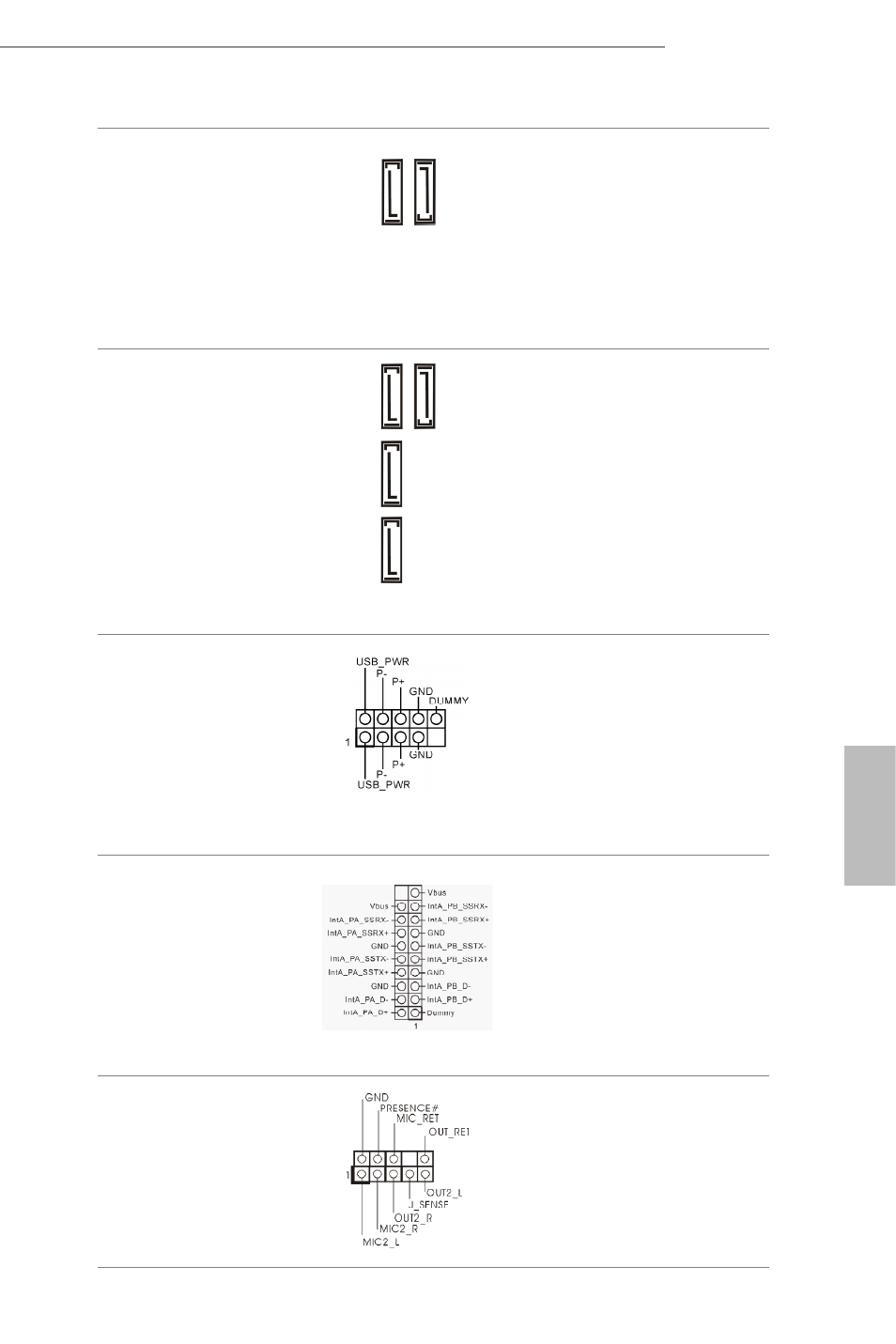

Разъемы Serial ATA2
(SATA_4:
(См. стр. 1, № 8)
(SATA_5:
(См. стр. 1, № 7) Эти два разъема SATA2
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
3,0 Гб/с.
Разъемы Serial ATA3
(SATA_0:
см. стр.1, № 9)
(SATA_1:
(См. стр. 1, № 10)
(SATA_2:
(См. стр. 1, № 13)
(SATA_3:
см. стр.1, № 11) Эти четыре
разъема SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
Колодки USB 2.0.
(9-контактная, USB6_7)
(См. стр. 1, № 17)
(9-контактная, USB8_9)
(См. стр. 1, № 18) Кроме четырех портов
USB 2.0 на панели ввода-
вывода на материнской
плате также есть две
колодки. Каждая
колодка USB 2.0 может
поддерживать два
порта.
Колодка USB 3.0
(19-контактная,
USB3_2_3)
(См. стр. 1, № 12) Кроме двух портов USB
3.0 на панели ввода-
вывода на материнской
плате также есть одна
колодка. Каждая
колодка USB 3.0 может
поддерживать два
порта.
Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 25) Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
SA
TA_5
SA
TA_4
SA
TA_1
SA
TA_2
SA
TA_3
SA
TA_0
