94
Türk
çe
Türk
çe

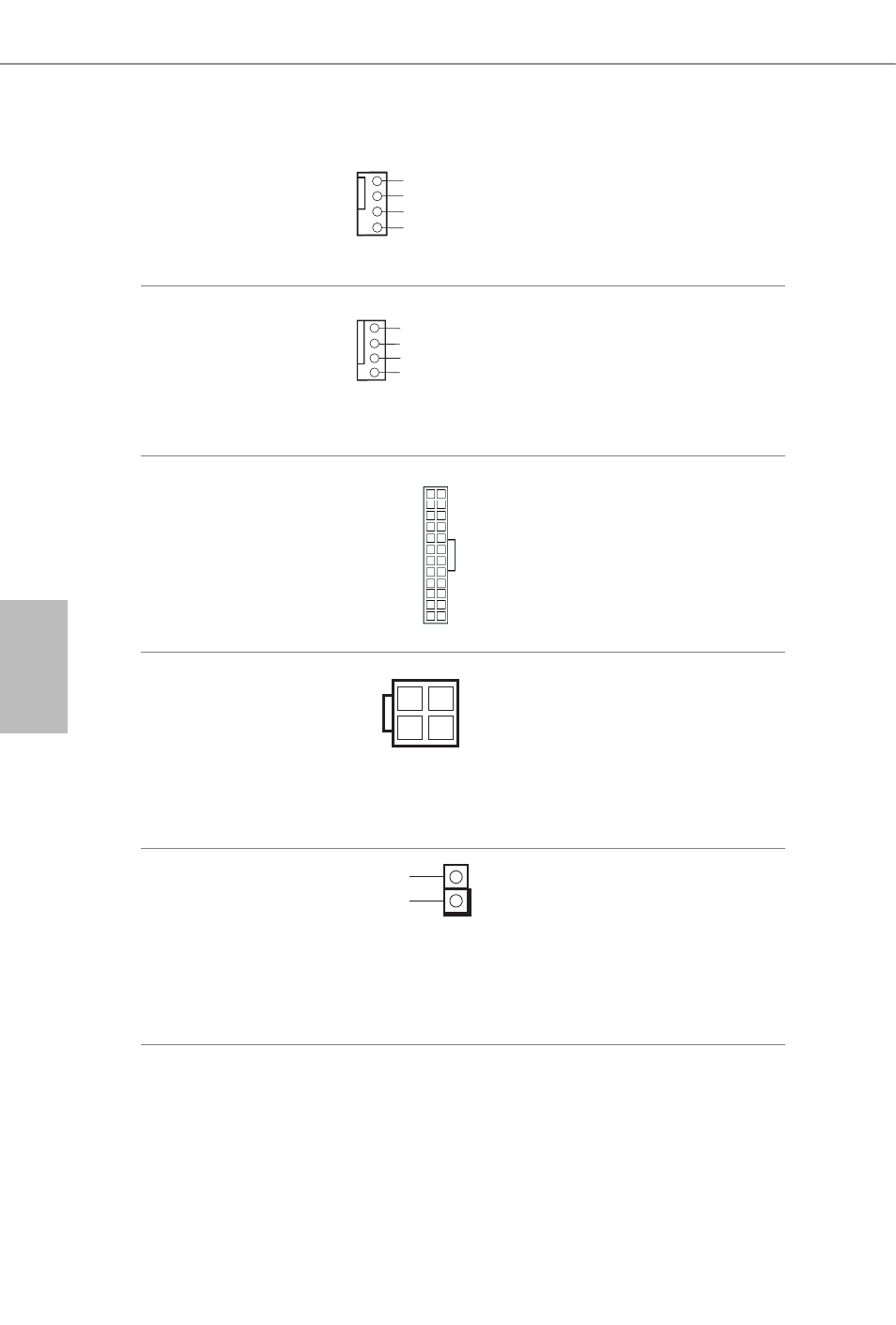

Kasa Fanı Konektörü
(4-pin CHA_FAN1)
(bkz sf.1, No. 11) Lütfen fan kablosunu fan
konektörüne takın ve siyah
teli topraklama pinine
bağlayın.
CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 6) Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 5) Bu anakart, 24-pin
ATX güç bağlayıcısı
sağlamaktadır. 20-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin13'e
bağlayın.
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 1) Bu anakart, 8-pin ATX
12V güç bağlayıcısı
sağlamaktadır. 4-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin13'e
bağlayın.
Kasa Yetkisiz Erişim
Bağlantısı
(2-pin CI1)
(bkz. sf.1, No. 4) Bu anakartın kasa kapağının açılıp
açılmadığını tespit eden bir KASA
AÇIK özelliği bulunmaktadır. Bu
özelliğin kullanılabilmesi için kasa
yetkisiz erişim tasarımına sahip
bir kasa kullanılmalıdır.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
12
1
24
13
1
Signal
GND
