H81M-ITX
73
Ру
сский

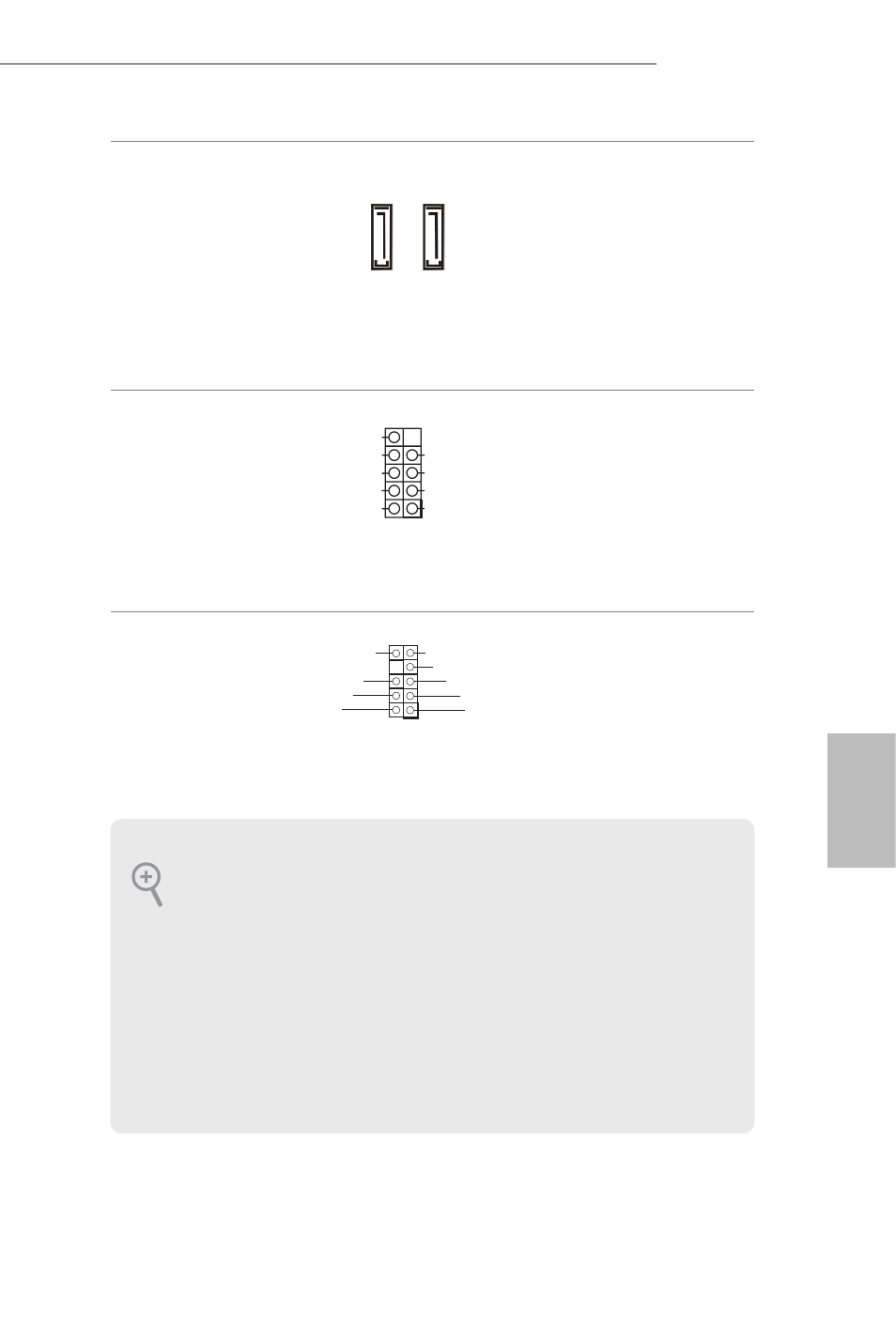

Разъемы Serial ATA3
(SATA3_0:
см. стр.1, № 9)
(SATA3_1:
см. стр.1, № 10) Эти два разъема SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
Колодки USB 2.0.
(9-контактная,
USB10_11)
(См. стр. 1, № 8) Кроме двух портов USB
2.0 на панели ввода-
вывода на материнской
плате также есть
одна колодка. Каждая
колодка USB 2.0 может
поддерживать два порта.
Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 16) Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
DUMMY
GND GND
P+7
P-7
P+6
P-6
USB_PWR USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L OUT_RET
SA
TA3_0
SA
TA3_1
1. Аудиосистема высокого разрешения поддерживает функцию распознавания
разъема, но для е правильной работы необходимо, чтобы провод панели корпуса
поддерживал передачу сигналов HDA. Инструкции по установке системы см. в
этом руководстве и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC’97 их подключать
не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic
панели управления Realtek и отрегулируйте параметр Recording Volume
(Громкость записи).
