134
繁體中文

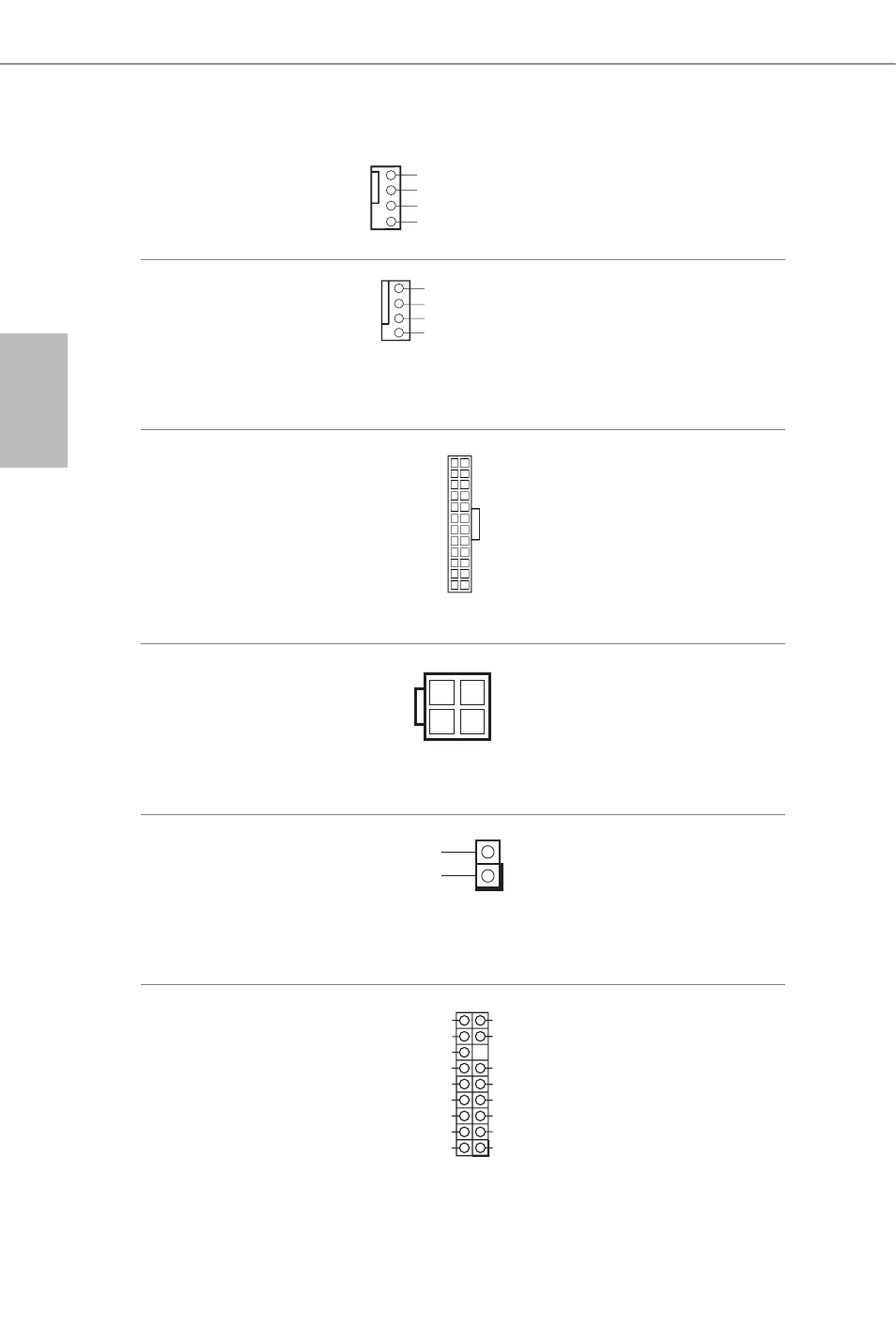

機殼風扇接頭
(4-pin CHA_FAN1)
( 請參閱第 1 頁， 編號 11) 請將風扇纜線連接至
風扇接頭，並比對黑
線及接地針腳。
CPU 風扇接頭
(4-pin CPU_FAN1)
( 請參閱第 1 頁， 編號 6) 本主機板配備 4-Pin
CPU 風扇 ( 靜音風扇 )
接頭。若您計畫連接
3-Pin CPU 風扇，請
接至
Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
( 請參閱第 1 頁，編號 5) 本主機板配備一組
24-pin ATX 電源接
頭。若要使用
20-pin
ATX 電源供應器，請
插入
Pin 1 及 Pin 13。
ATX 12V 電源接頭
(8-pin ATX12V1)
( 請參閱第 1 頁，編號 1) 本主機板配備一組
8-pin ATX 12V 電源
接頭。若要使用
4-pin
ATX 電源供應器，請
插入
Pin 1 及 Pin 5。
機殼防護排針
(2-pin CI1)
( 請參閱第 1 頁，編號 4)
本主機板支援「機殼開啟」
偵測功能，可偵測機殼外蓋
是否遭移除。若要使用本功
能，機殼必須採用機殼防護
偵測設計。
TPM 標頭
(17-pin TPMS1)
( 請參閱第 1 頁，編號 12) 此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金
鑰、數位憑證、密碼及資料
的安全。
TPM 系統也能強化
網路安全、保護數位身分並
確定平台完整性。
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
12
1
24
13
1
Signal
GND
1
LFRAME#_L
CK_33M_TPM
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GND F_CLKRUN#
SERIRQ#
S_PWRDWN#
GND
LAD1_L
LAD2_L
SMB_DATA_MAIN
SMB_CLK_MAIN
GND
