H81M-ITX
102 103
한 국 어

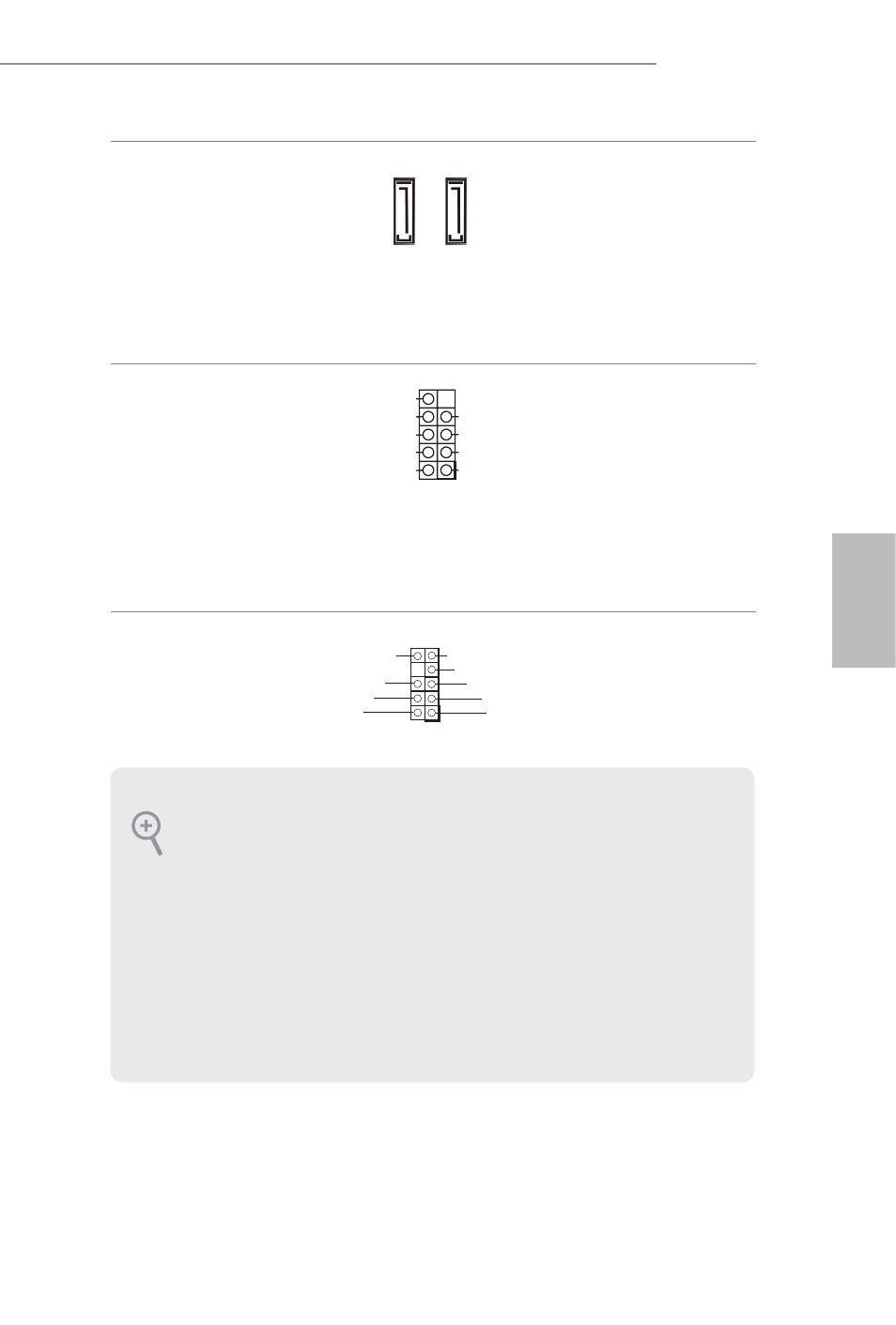

시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 9 번 항목 참조 )
(SATA3_1:
1 페이지 , 10 번 항목 참조 )
이들 두 SATA3 커넥터
는 최대 6.0 Gb/s 데이
터 전송 속도를 제공하
는 내부 저장 장치용
SATA 데이터 케이블을
지원합니다
.
USB 2.0 헤더
(9 핀 USB10_11)
(1 페이지 , 8 번 항목 참조 ) I/O 패널에 USB 2.0 포
트
두 개가 탑재되어 있
을 뿐 아니라 마더보드
에 헤더 한 개가 탑재되
어 있습니다 . 각 USB
2.0 헤더는 포트 두 개
를
지원할 수 있습니
다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 16 번 항목 참조 )
이 헤더는 오디오 장치
를 전면 오디오 패널에
연결하는 데 사용됩니
다 .
DUMMY
GND GND
P+7
P-7
P+6
P-6
USB_PWR USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L OUT_RET
SA
TA3_0
SA
TA3_1
1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이
어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따
라 시스템을 설치하십시오 .
2. AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오
헤더에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합
니다
.
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오
패널용으로
연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“
Recording Volume( 녹음 볼륨 )”을 조정합니다 .
