66
Italiano
Italiano

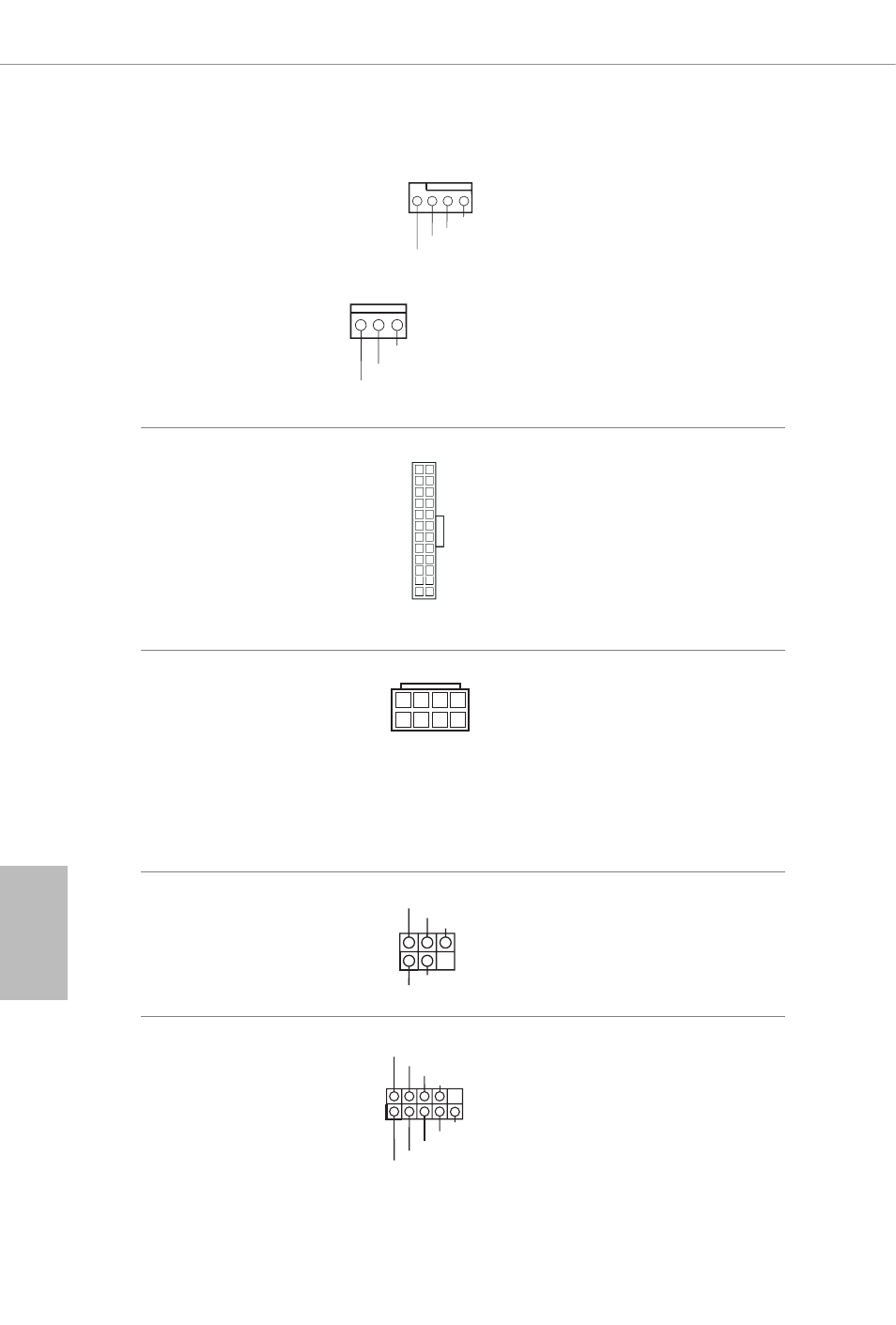

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a 4 pin.
Se si decide di collegare
una ventola della CPU a 3
pin, collegarla al pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 8) Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
Connettore di
alimentazione ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1) Questa scheda madre è
dotata di un connettore
di alimentazione ATX da
12 V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin1 e il pin 5.
Header modulo infrarossi
(IR1 a 5 pin)
(vedere pag. 1, n. 28) Questo header supporta un
modulo infrarossi di trasmissione
e ricezione wireless opzionale.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 25) Questo header COM1
supporta un modulo di
porta seriale.
GND
+12V
CPU_FAN_SPEED
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4 1
8 5
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
GND
IRRX
DUMMY
+5VSB
IRTX
1
