38
Deutsch

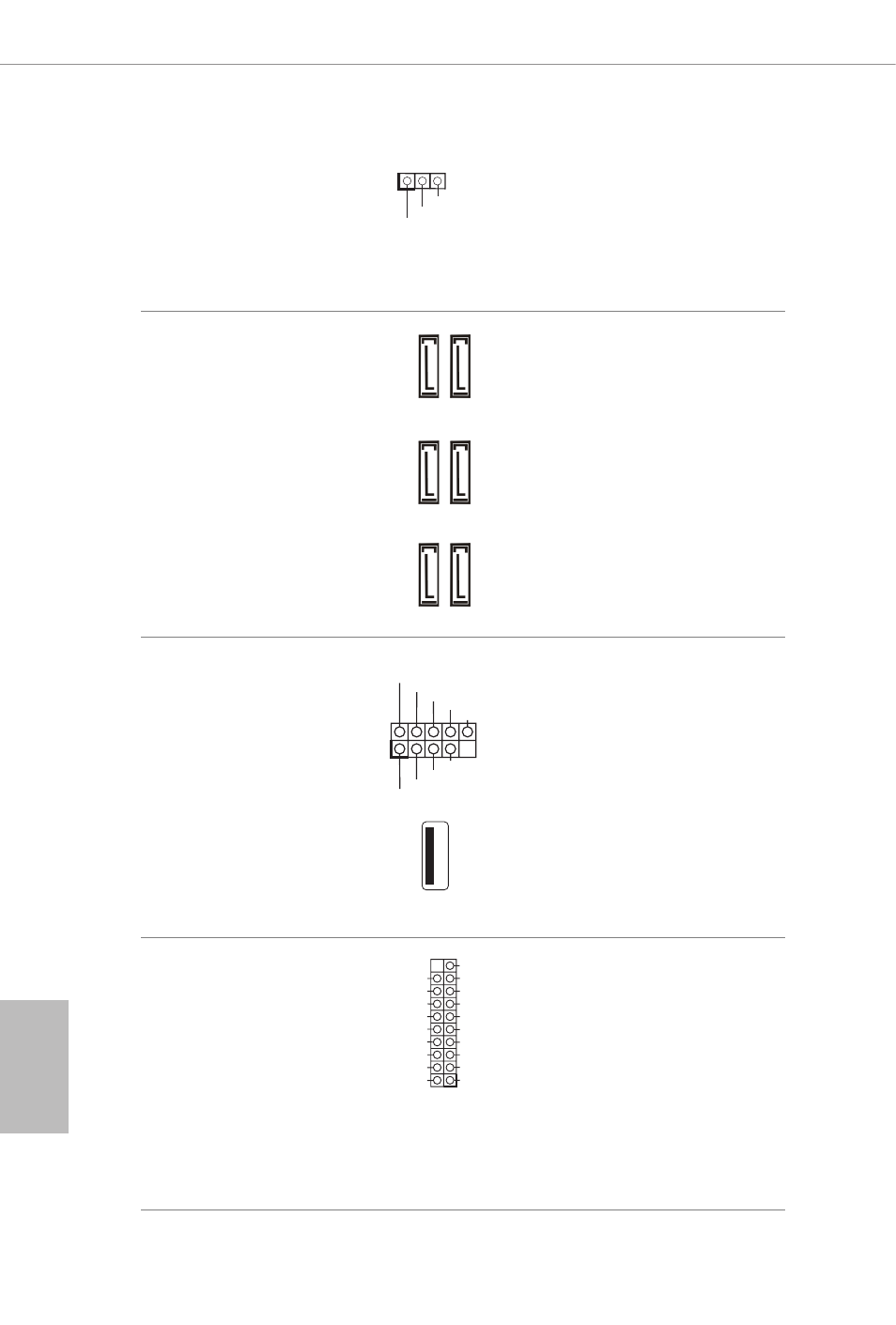

Betrieb-LED-Stiftleiste
(3-polig, PLED1)
(siehe S. 12, Nr. 16) Bitte verbinden Sie
die Betrieb-LED des
Gehäuses zur Anzeige des
Systembetriebsstatus mit
dieser Stiftleiste.
Serial-ATA-III-Anschlüsse
(SATA3_0_1:
siehe S. 1, Nr. 12)
(SATA1_2_3:
siehe S. 1, Nr. 13)
(SATA3_4_5:
siehe S. 1, Nr. 14) Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
USB 2.0-Stiftleisten
(9-polig, USB2_3)
(siehe S. 1, Nr. 23)
(9-polig, USB4_5)
(siehe S. 1, Nr. 24)
(USB6)
(siehe S. 1, Nr. 9)
Neben zwei USB 2.0-Ports
an der E/A-Blende
befinden sich zwei
Stiftleisten und ein Port an
diesem Motherboard. Jede
USB 2.0-Stiftleiste kann
zwei Ports unterstützen.
USB 3.0-Stiftleisten
(19-polig, USB3_6_7)
(siehe S. 11, Nr. 10) Neben sechs USB 3.0-Ports
an der E/A-Blende befindet
sich eine Stiftleiste an
diesem Motherboard. Jede
USB 3.0-Stiftleiste kann
zwei Ports unterstützen.
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
