한 국 어
129
Z87M OC Formula

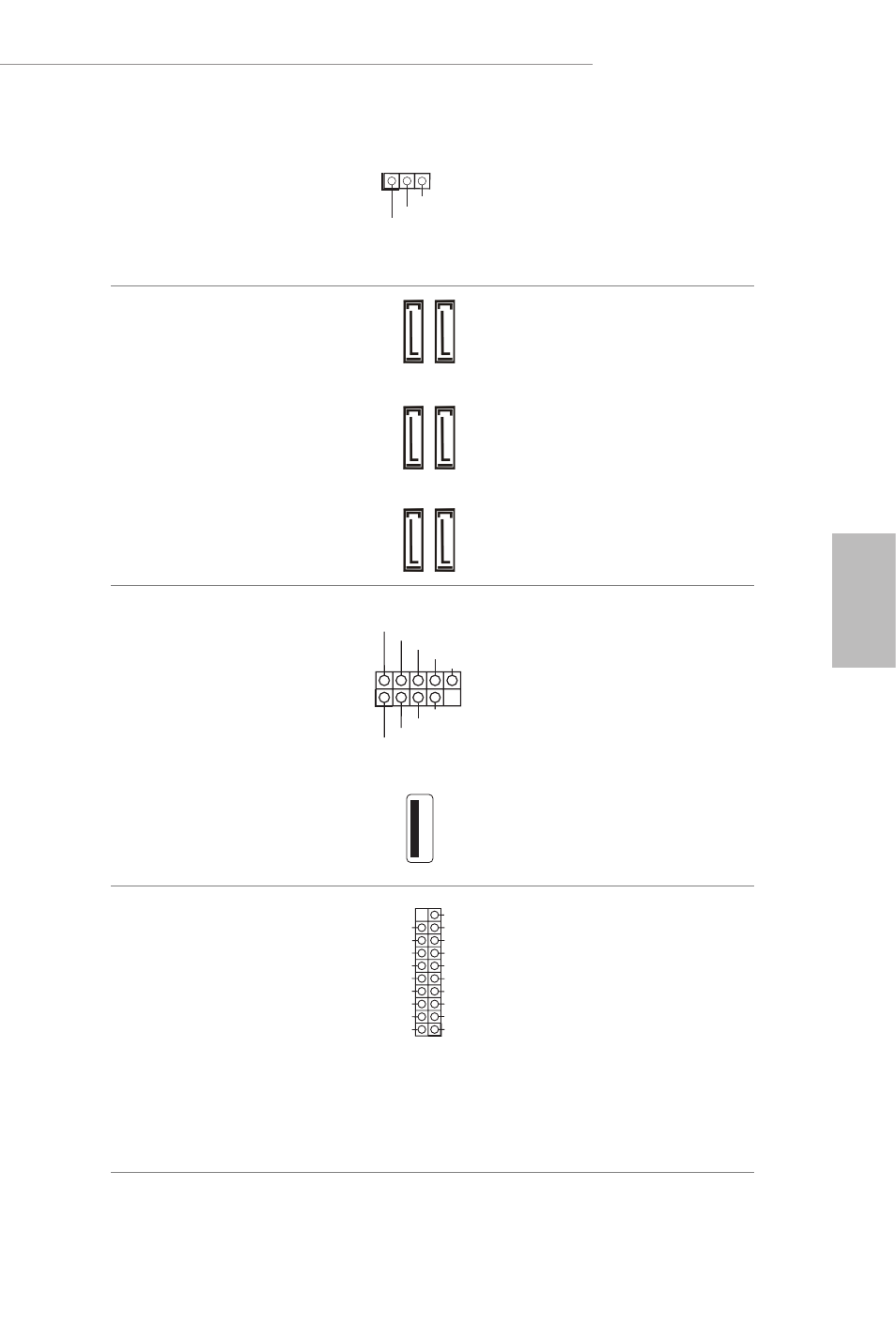

전원 LED 헤더
(3 핀 PLED1)
(12 페이지 , 16 번 참조 )
시스템 전원 상태를 나
타내려면 섀시 전원
LED 를 이 헤더에 연결
하십시오
.
시리얼 ATA3 커넥터
(SATA3_0_1:
1 페이지 , 12 번 항목 참조 )
(SATA1_2_3:
1 페이지 , 13 번 항목 참조 )
SATA3_4_5:
1 페이지 , 14 번 항목 참조 )
이들 6 개의 SATA3 커
넥터는 최대 6.0 Gb/s
데이터 전송 속도를 제
공하는 내부 저장 장치
용 SATA 데이터 케이
블을 지원합니다 .
USB 2.0 헤더
(9 핀 USB2_3)
(1 페이지 , 23 번 항목 참조 )
(9 핀 USB4_5)
(1 페이지 , 24 번 항목 참조 )
(USB6)
(1 페이지 , 9 번 항목 참조 )
I/O 패널에 USB 2.0 포
트
두 개가 탑재되어
있을 뿐 아니라 마더보
드에 헤더 두 개와 포
트 한 개가 탑재되어
있습니다 . 각 USB 2.0
헤더는 포트 두 개를
지원할 수 있습니다 .
USB 3.0 헤더
(19 핀 USB3_6_7)
(11 페이지 , 10 번 항목 참
조
)
I/O 패널에 USB 3.0 포
트
여섯 개가 탑재되어
있을 뿐 아니라 마더보
드에 헤더 한 개가 탑
재되어 있습니다 . 각
USB 3.0 헤더는 포트
두
개를 지원할 수 있
습니다 .
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
