62
ASRock Z77 Extreme6 Motherboard
Deutsch

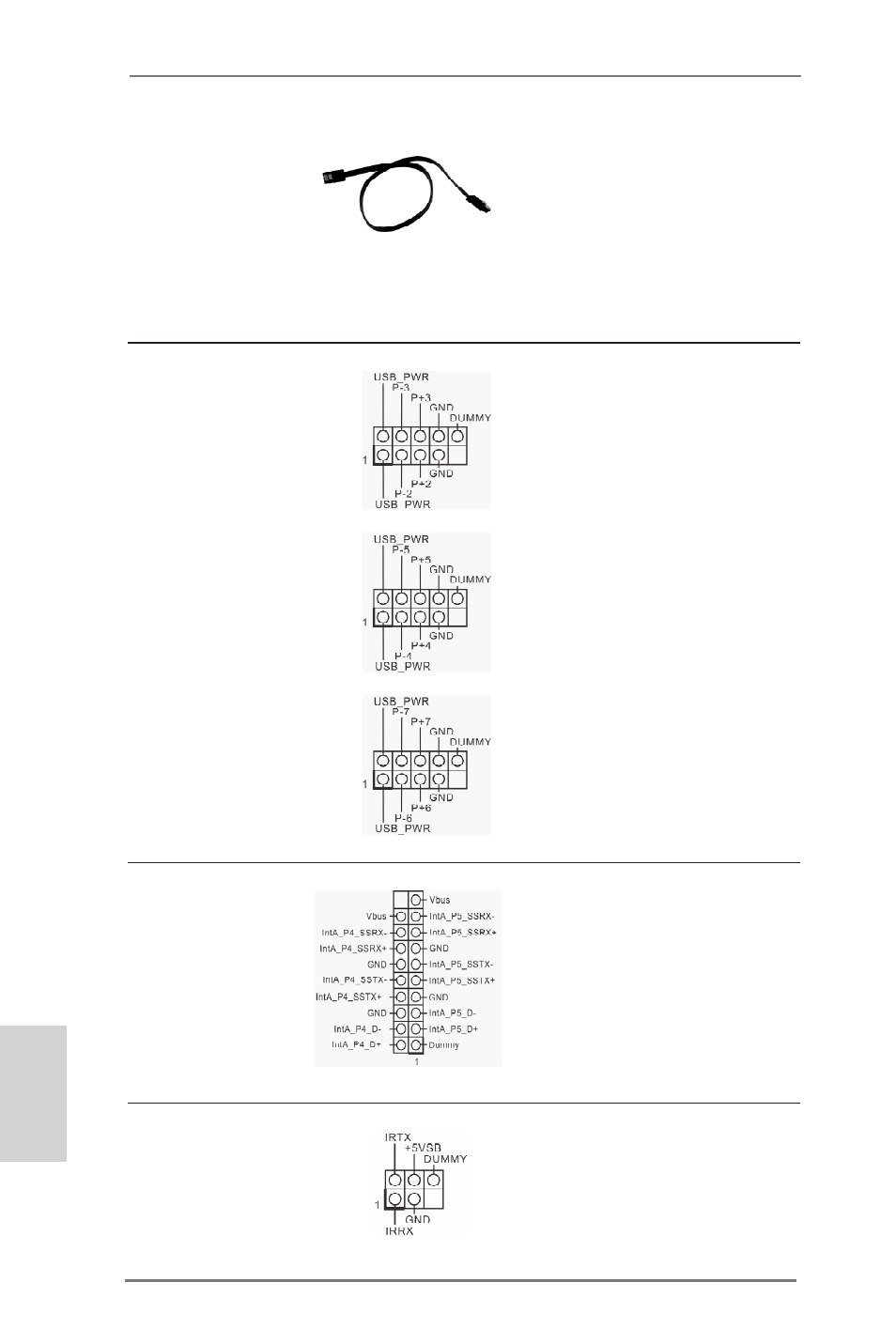

Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option) / SATA2 / SATA3 Festplatte
oder das SATA2 / SATA3
Verbindungsstück auf dieser
Hauptplatine angeschlossen
werden.
USB 2.0-Header Zusätzlich zu den zwei üblichen
(9-pol. USB_2_3) USB 2.0-Ports an den
(siehe S.2 - No. 26) I/O-Anschlüssen befinden sich
drei USB 2.0- Anschlussleisten
am Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
(9-pol. USB_4_5) USB 2.0-Ports unterstützt.
(siehe S.2 - No. 28)
(9-pol. USB_6_7)
(siehe S.2 - No. 29)
USB 3.0-Header Neben vier Standard-USB
(19-pol. USB3_4_5) 3.0-Ports am E/A-Panel
(siehe S.2 - No. 12) befindet sich ein USB 3.0-
Header an diesem
Motherboard. Dieser USB 3.0-
Header kann zwei USB 3.0-
Ports unterstützen.
Infrarot-Modul-Header Dieser Header unterstützt ein
(5-pin IR1)
optionales, drahtloses Sende-
(siehe S.2 - No. 32) und Empfangs-Infrarotmodul.
