ASRock Z77 Extreme6 Motherboard

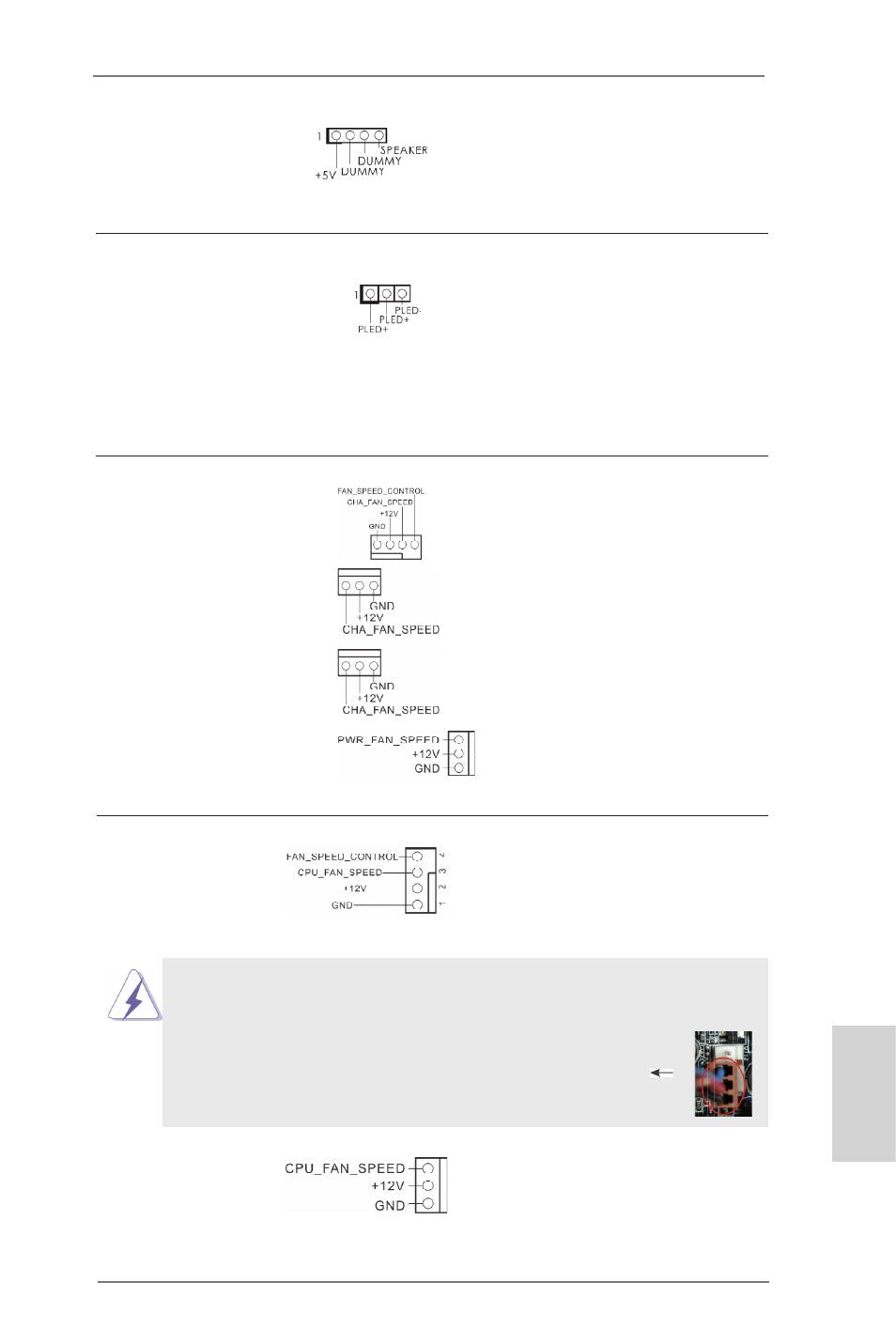

機箱喇叭接頭 請將機箱喇叭連接到這個接頭。
(4 針 SPEAKER1)
( 見第 2 頁第 22 項 )
電源指示燈接頭 請將機箱電源指示燈連接到此接
(3 針 PLED1) 頭，以指示系統電源狀態。當系
( 見第 2 頁第 20 項 ) 統正在運行時，LED 指示燈亮。
在 S1/S3 模式下，LED 指示燈會
不停閃爍。在 S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，
(4 針 CHA_FAN1) 並讓黑線與接地的針腳相接。
( 見第 2 頁第 23 項 ) CHA_FAN1,CHA_FAN2 和 CHA_FAN3
支援風扇控制。
(3 針 CHA_FAN2)
( 見第 2 頁第 5 項 )
(3 針 CHA_FAN3)
( 見第 2 頁第 4 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 1 項 )
CPU 風扇接頭 請將 CPU 風扇連接線接到這個接
(4 針 CPU_FAN1) 頭，並讓黑線與接地的針腳相接
( 見第 2 頁第 7 項 ) 。
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接
(3 針 CPU_FAN2)
( 見第 2 頁第 8 項 )
