123
ASRock Z77 Extreme6 Motherboard
Español

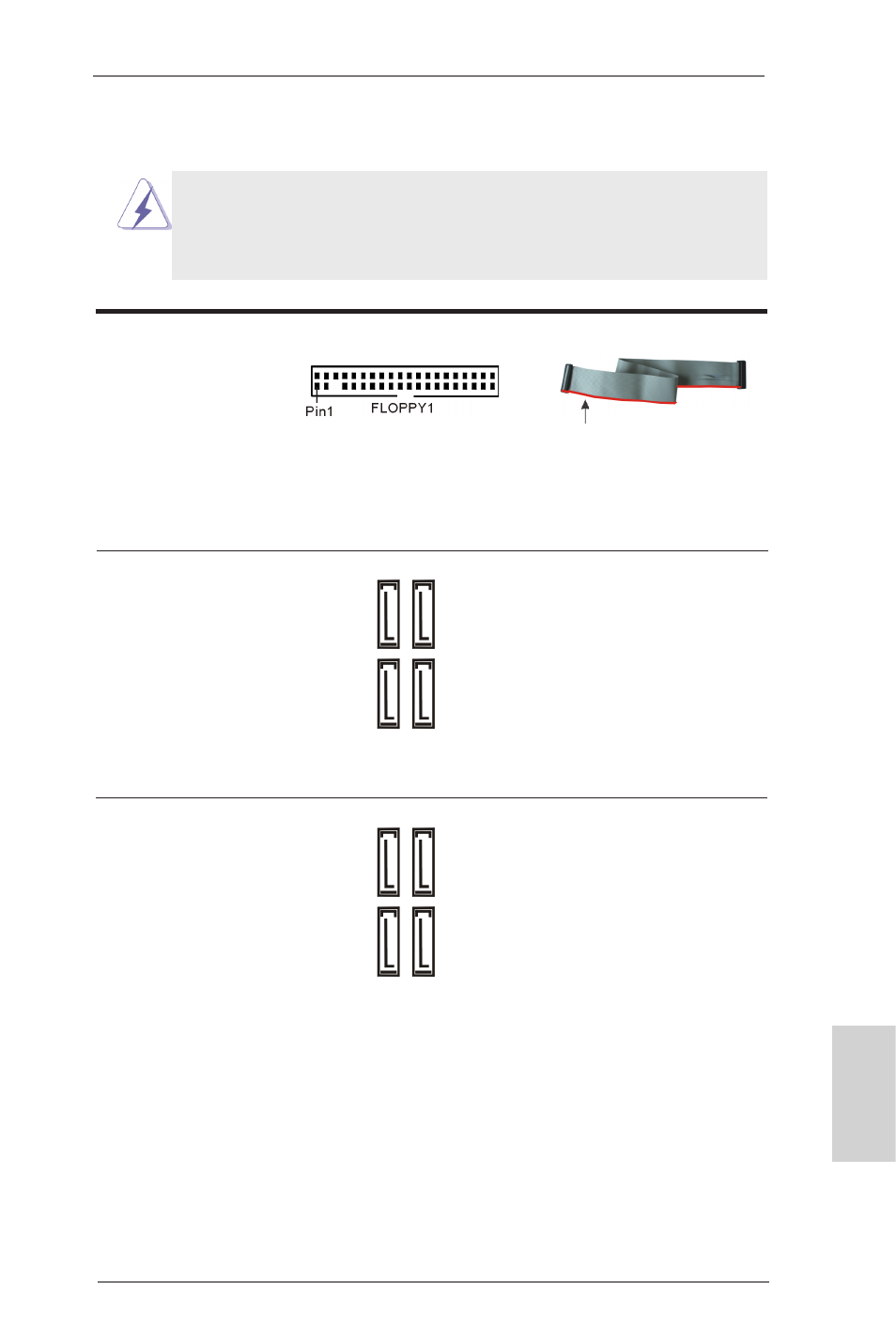

Conector de disquetera
(33-pin FLOPPY1)
(vea p.2, N. 33)
Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado
que el contacto 1 de la conexión.
1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATA2 Estas cuatro conexiones de
(SATA2_2_3: vea p.2, N. 15) serie ATA2 (SATA2) admiten
(SATA2_4_5: vea p.2, N. 16) cables SATA para dispositivos
de almacenamiento internos. La
interfaz SATA2 actual permite
una velocidad de transferencia
de 3.0 Gb/s.
Conexiones de serie ATA3 Estas cuatro conexiones de
(SATA3_A1_A2: vea p.2, N. 13) serie ATA3 (SATA3) admiten
(SATA3_0_1: vea p.2, N. 14) cables SATA para dispositivos
de almacenamiento internos. La
interfaz SATA2 / SATA3 actual
permite una velocidad de
transferencia de 6.0 Gb/s. Si el
puerto eSATA situado en el
panel de E/S posterior se ha
conectado, el SATA3_A2
interno no funcionará.
la banda roja debe quedar en
el mismo lado que el contacto 1
SA
TA2_4 SA
TA2_2
SA
TA2_5 SA
TA2_3
SA
TA3_0 SA
TA3_A1
SA
TA3_1 SA
TA3_A2
