ASRock Z77 Extreme6 Motherboard

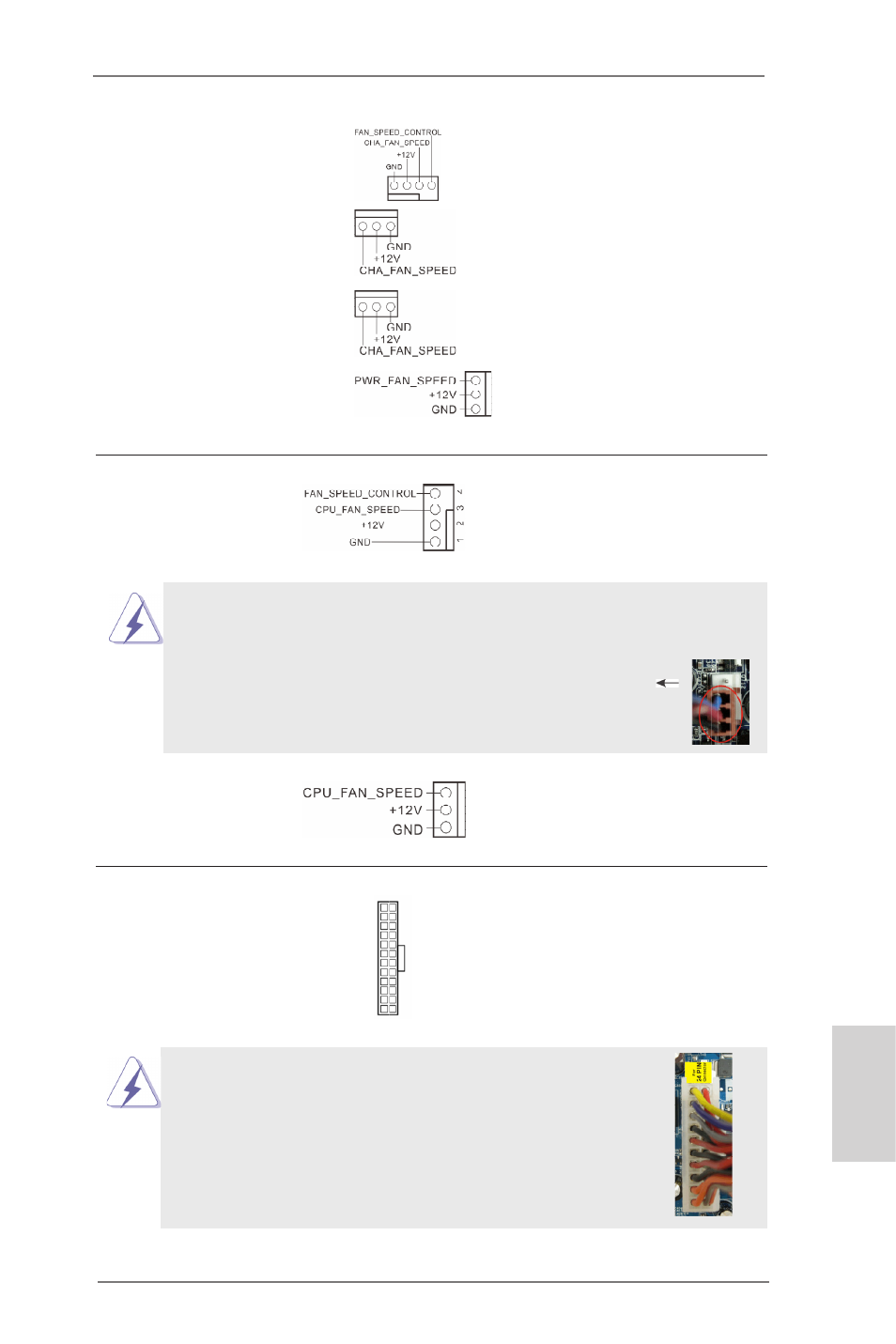

シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタに接続
(4 ピン CHA_FAN1) し、黒いワイヤをアースピンに合わせて
ページ２, アイテム 23 を参照 ください。CHA_FAN1, CHA_FAN2 お
よび CHA_FAN3 は、ファンコントロール
(3 ピン CHA_FAN2) をサポートします。
ページ２, アイテム 5 を参照
(3 ピン CHA_FAN3)
ページ２, アイテム 4 を参照
(3 ピン PWR_FAN1)
ページ２, アイテム 1 を参照
CPU ファンコネクタ このコネクタには CPU ファケーブルを
(4 ピン CPU_FAN1) 接続します。黒いコードはアースピンに
ページ２, アイテム 7 を参照 接続してください。
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ
ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン
CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3
に接続してください。
接続されたピン 1-3
3 ピンファンのインストール
(3 ピン CPU_FAN2)
ページ２, アイテム 8 を参照
ATX パワーコネクタ ATX 電源コネクタを接続します。
(24 ピン ATXPWR1)
ページ２, アイテム 11 を参照
12
1
24
13
20 ピン ATX 電源装置の取り付け
12
1
24
13
このマザーボードには 24 ピン ATX 電源コネクタが装備されてお
り、従来の 20 ピン ATX 電源装置を採用している場合でも作動し
ます。20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と
共に電源装置にプラグを差し込みます。
