62
ASRock A55M-DGS Motherboard
Connettori Serial ATA2 Questi quattro connettori Serial
(SATA_1: vedi p.2 Nr. 12) ATA2 (SATA2) supportano cavi
(SATA_2: vedi p.2 Nr. 13) dati SATA per dispositivi di
(SATA_3: vedi p.2 Nr. 11) immagazzinamento interni.
(SATA_4: vedi p.2 Nr. 10)
ATA2 (SATA2) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA2
attuale permette velocità di
trasferimento dati fino a
3.0 Gb/s.
Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB6_7) predefinite nel pannello I/O, la
(vedi p.2 Nr. 18) scheda madre dispone di
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
Italiano

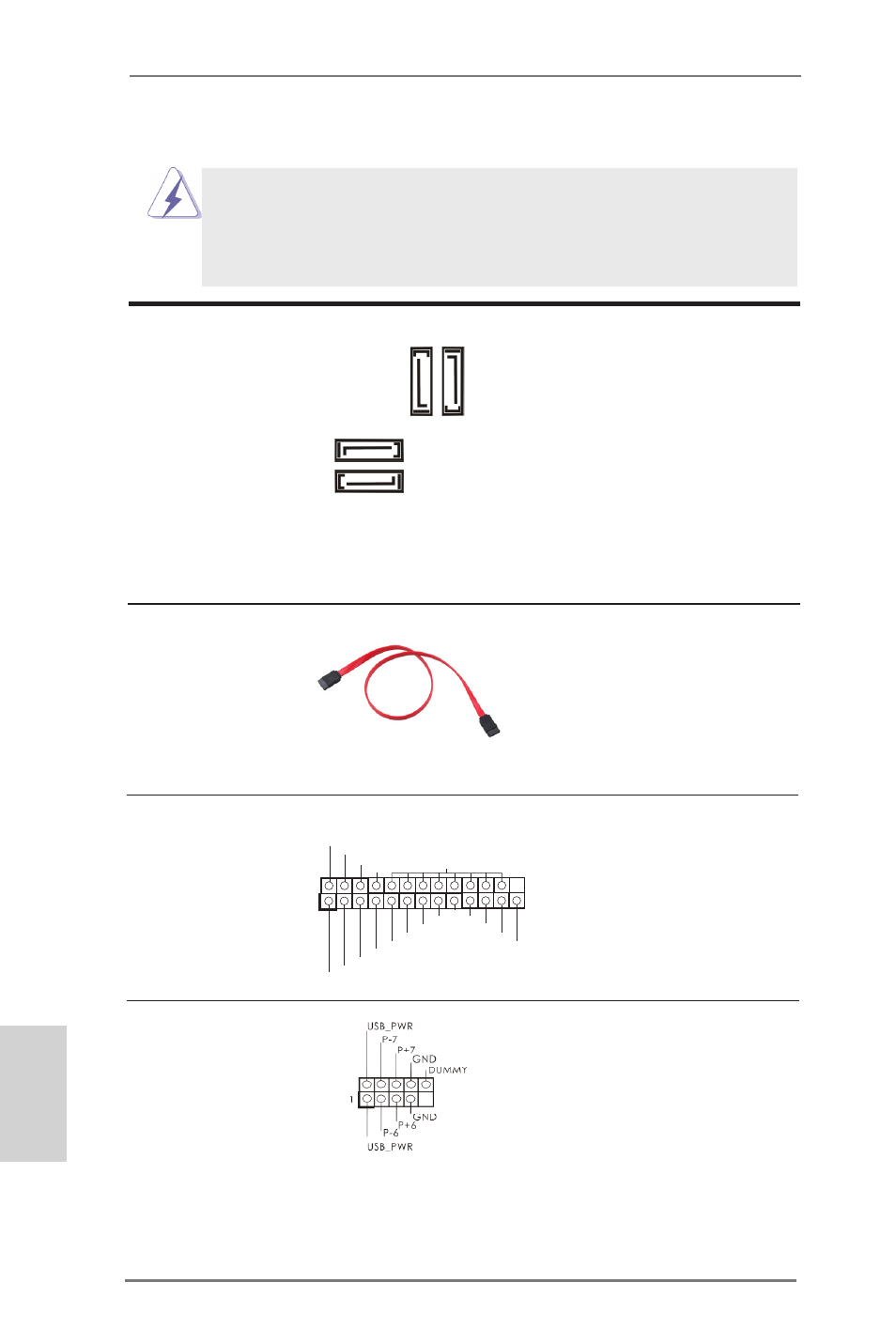

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Collettore porta stampante Questa è un’interfaccia per il
(LPT1 25 pin) cavo porta stampante che
(vedi p.2 No. 17) consente di collegare, con
comodità, dispositivi di stampa.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATAII o al connettore
di SATAII su questa
cartolina base.
SATA_1
SATA_2
SATA_3 SATA_4
