126
ASRock A55M-DGS Motherboard
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

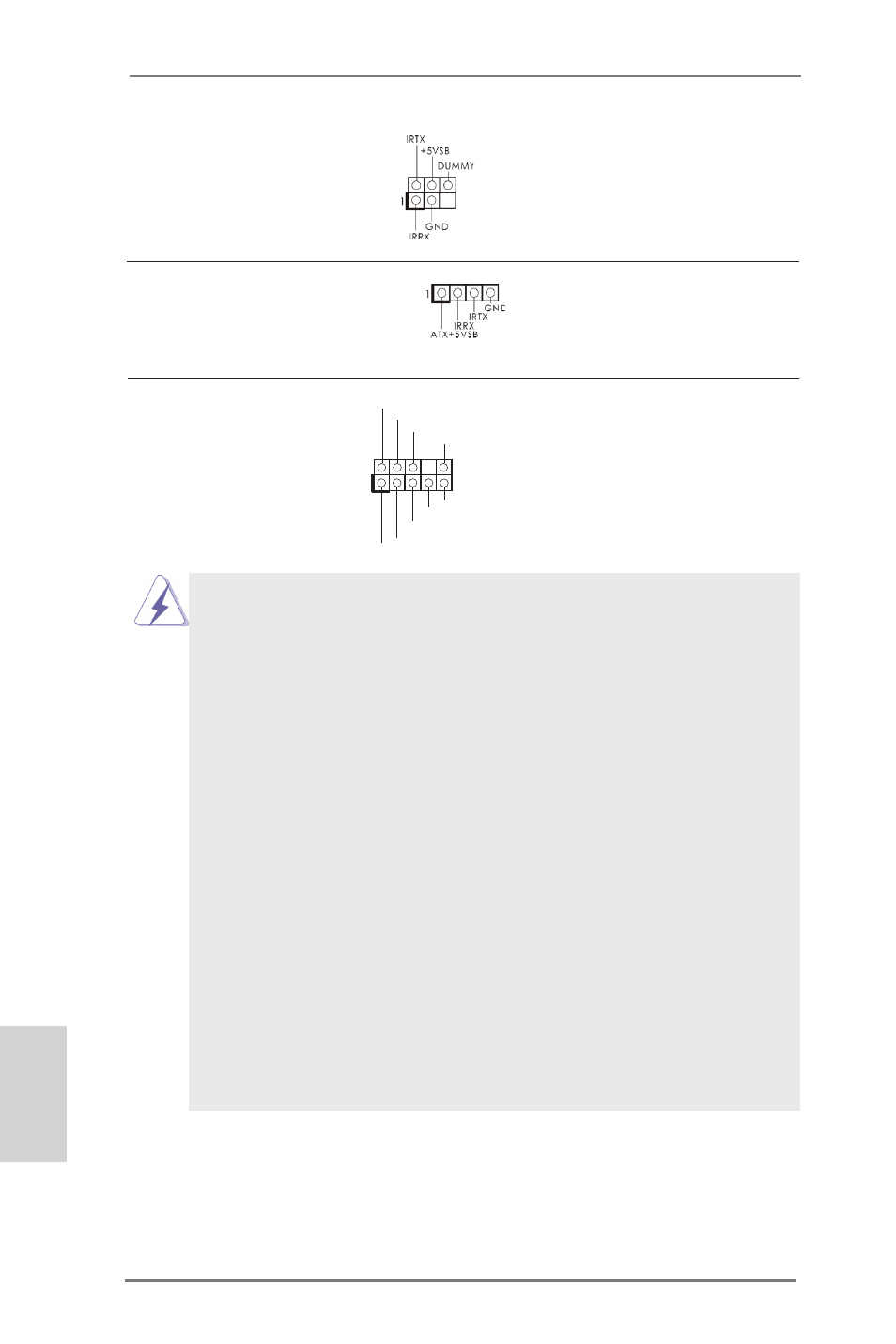

フロントオーディオパネルコネクタ このコネクタは、オーディオ機器
(9 ピン HD_AUDIO1) との便利な接続とコントロールを
ページ２, アイテム 25 を参照 可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
コンシューマー赤外線モジュールヘッダー このヘッダーは、リモコン受光部
(4 ピン CIR1) の接続に使用することができます。
ページ２, アイテム 19 を参照
日本語
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信
(5 ピン IR1) モジュールに対応します。
ページ２, アイテム 16 を参照
1. ハイディフィニションオーディオはジャックセンシングをサポートしますが、
正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必
要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ
ステムを取り付けてください。
2. AC’97 オーディオパネルを使用する場合、次のように前面パネルのオー
ディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
C. Ground (GND) を Ground (GND) に接続します。
D. MIC_RET と OUT_RET はオーディオパネル専用です。AC’97
オーディオパネルに接続する必要はありません。
E. フロントマイクを有効化するには。
Windows ® XP / XP 64-bit OS の場合 :
“Mixer” ( ミキサー ) を選択し、続いて “Recorder” ( レコー
ダー ) を選択します。その後 “FrontMic” ( フロントマイク )
をクリックします。
Windows ® 7 / 7 64-bit / Vista TM / Vista TM 64-bit
OS の場合 :
Realtek コントロールパネルから “FrontMic” ( フロントマイ
ク ) タブを開きます。 “Recording Volume”( 録音音量 ) を
調整します。
