ASRock A55M-DGS - Manual (Page 125)

125
ASRock A55M-DGS Motherboard
USB 2.0 ヘッダ I/O パネルには、デフォルトの 4
(9 ピン USB6_7) つの USB 2.0 ポート以外に、この
ページ２, アイテム 18 を参照 マザーボードに 2 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
(9 ピン USB8_9)
ページ２, アイテム 20 を参照
日本語

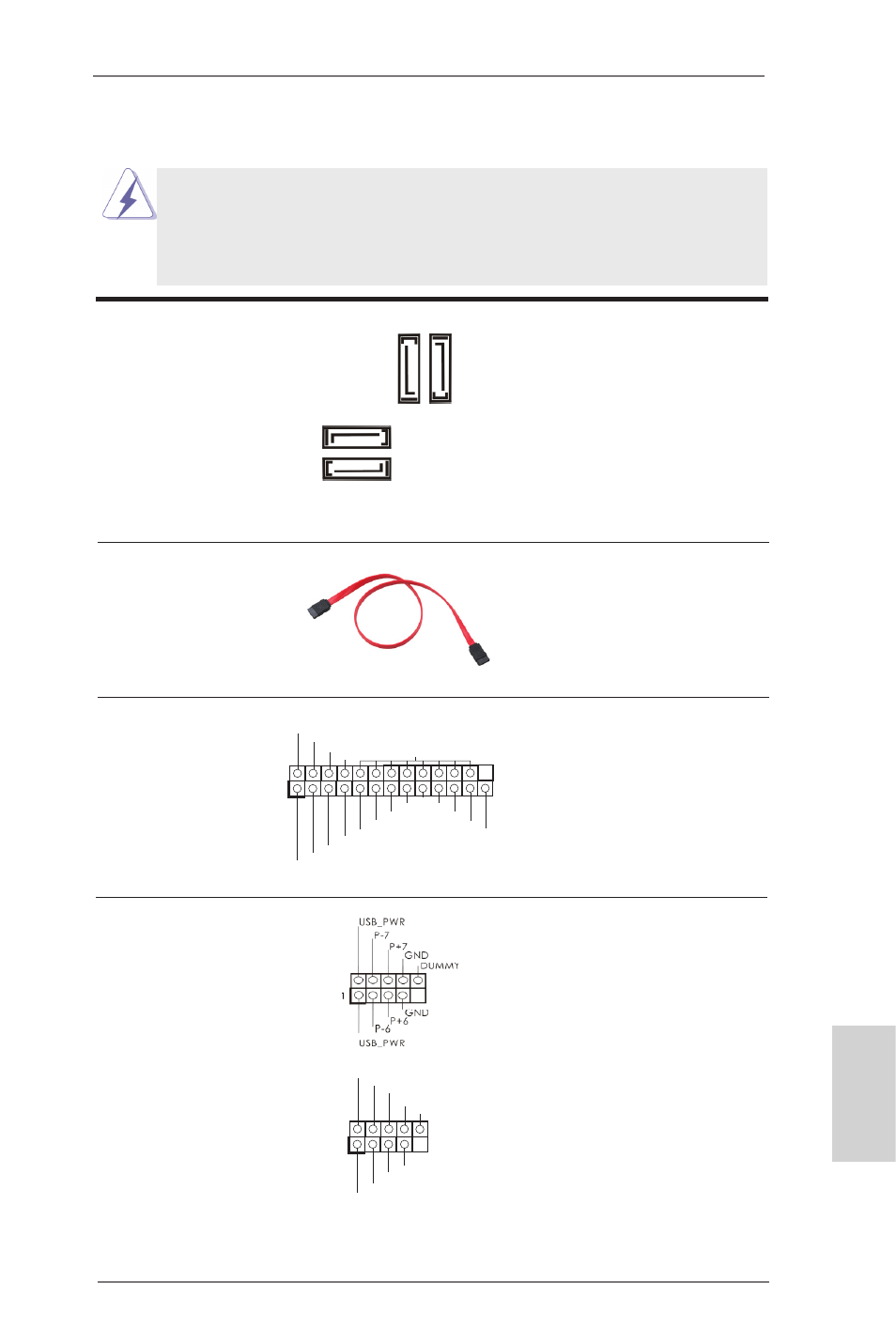

1.4 オンボードのヘッダとコネクタ類
シリアル ATA2 コネクタ これら 4 本のシリアル ATA2
SATA_1: ページ 2, アイテム 12 を参照 (SATA2）コネクタは内蔵スト
SATA_2: ページ 2, アイテム 13 を参照 レーデバイスに使用する SATA
SATA_3: ページ 2, アイテム 11 を参照 データケーブルに対応していま
SATA_4: ページ 2, アイテム 10 を参照 す。現在の SATA2 インタフェー
スの最大データ転送速度は
3.0 Gb/s です。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
プリントポートヘッダ これはプリントポートケーブル用
(25 ピン LPT1) のインターフェイスで、プリンタ
ページ２, アイテム 17 を参照 デバイスの接続を可能にします。
シリアル ATA（SATA）
データケーブル（オプション）
SATA データケーブルのどちらかの
端をマザーボードの SATA /SATAII
ハードディスク、または SATAII
コネクタに接続できます。
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA_1
SATA_2
SATA_3 SATA_4
