148
ASRock A55M-DGS Motherboard

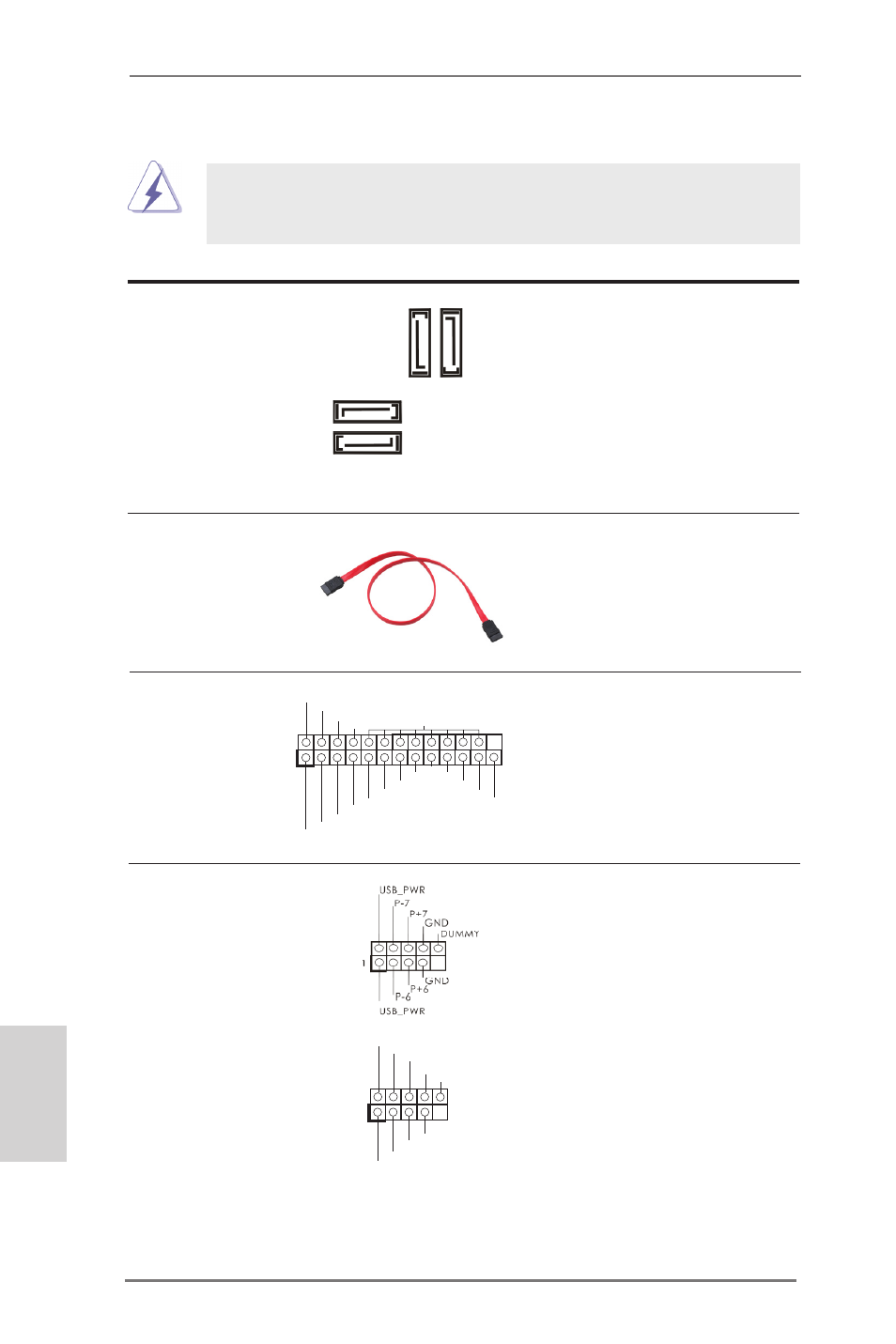

Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA_1: 見第 2 頁第 12 項 ) (SATA2) 接口支援 SATA 數據
(SATA_2: 見第 2 頁第 13 項 ) 線作為內部儲存設置。
(SATA_3: 見第 2 頁第 11 項 ) 目前 SATA2 界面理論上
(SATA_4: 見第 2 頁第 10 項 ) 可提供高達 3.0Gb/s 的數據
傳輸速率。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
繁體中文
USB 2.0 擴充接頭 除了位於 I/O 面板的四個
(9 針 USB6_7) USB 2.0 接口之外，這款
( 見第 2 頁第 18 項 ) 主機板有兩組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 2 頁第 20 項 )
印表機接針 這是一個連接印表機的接
(25 針 LPT1) 口，方便您連接印表機設
( 見第 2 頁第 17 項 ) 備。
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII 硬
( 選配 ) 碟或者主機板上的 SATAII 接口。
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA_1
SATA_2
SATA_3 SATA_4
