Fatal1ty Z77 Performance Series Motherboard
89
Italiano

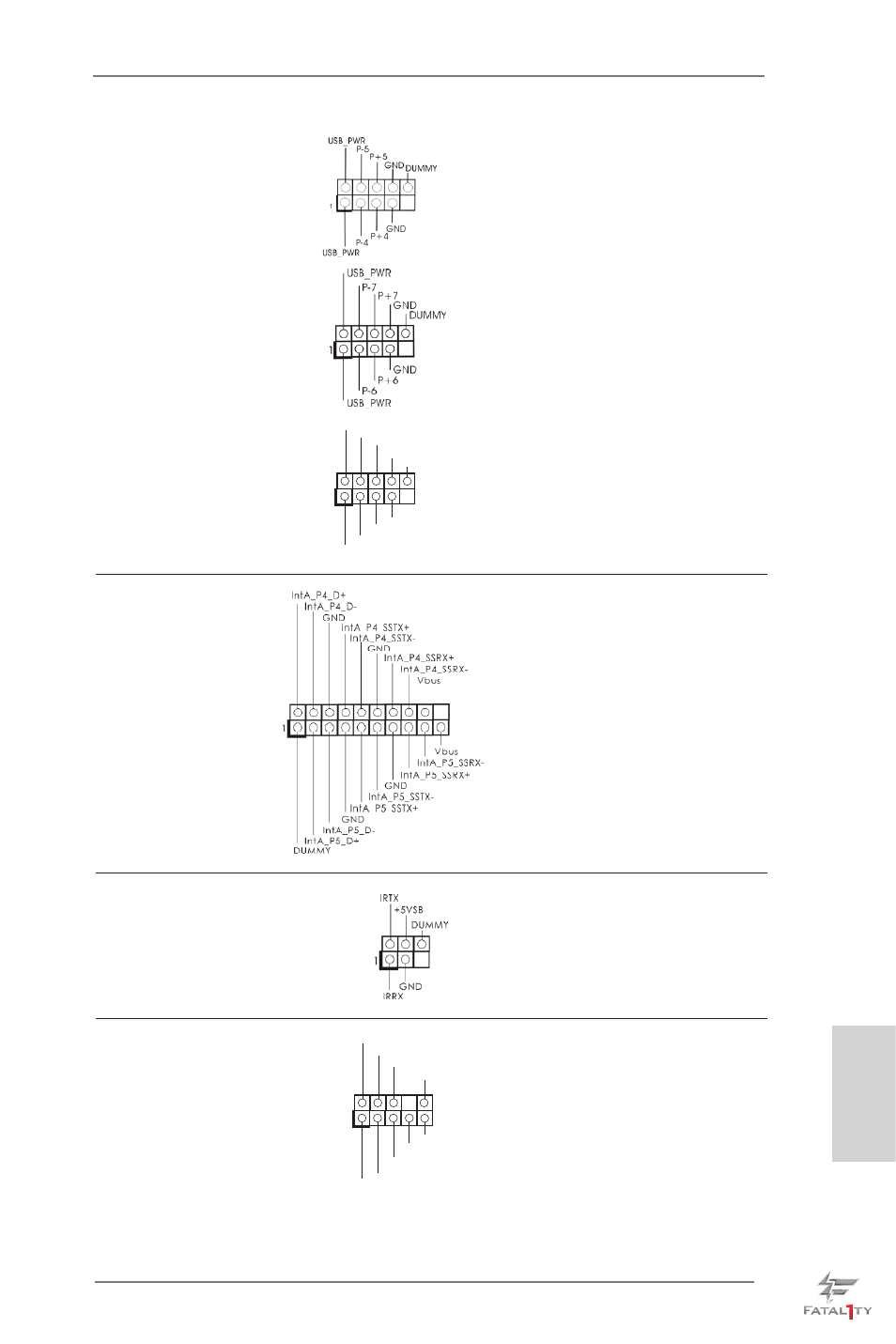

Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB_4_5) predefinite nel pannello I/O, la
(vedi p.4 Nr. 25) scheda madre dispone di tre
intestazioni USB 2.0. Ciascuna
intestazione USB 2.0 supporta
(9-pin USB_6_7) due porte USB 2.0.
(vedi p.4 Nr. 26)
(9-pin USB_8_9)
(vedi p.4 Nr. 27)
Collettore USB 3.0 Oltre alle quattro porte USB 3.0
(19-pin USB3_4_5) standard del pannello I/O,
(vedi p.4 Nr. 9) questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1) moduli ad infrarossi optional per
(vedi p.4 Nr. 29) la trasmissione e la ricezione
senza fili.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Connettore audio sul È un’interfaccia per il cavo del
pannello frontale pannello audio. Che consente
(9-pin HD_AUDIO1) connessione facile e controllo
(vedi p.4 Nr. 32) dei dispositivi audio.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
