Fatal1ty Z77 Performance Series Motherboard

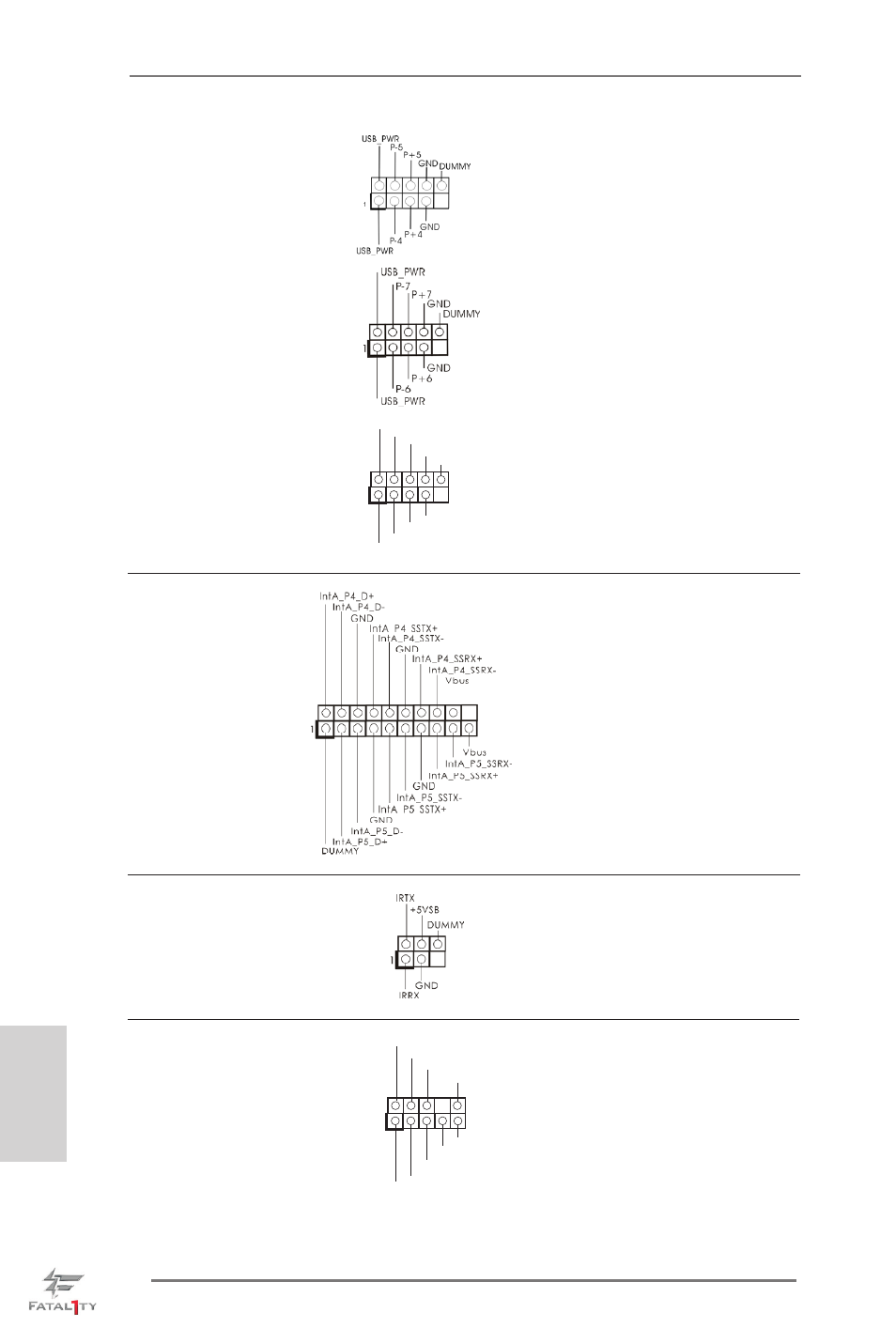

USB 3.0-Header Neben vier Standard-USB
(19-pol. USB3_4_5) 3.0-Ports am E/A-Panel
(siehe S.4 - No. 9) befindet sich ein USB 3.0-
Header an diesem
Motherboard. Dieser USB 3.0-
Header kann zwei USB 3.0-
Ports unterstützen.
Deutsch
USB 2.0-Header Zusätzlich zu den vier
(9-pol. USB_4_5) üblichen USB 2.0-Ports an den
(siehe S.4 - No. 25) I/O-Anschlüssen befinden sich
drei USB 2.0- Anschlussleisten
am Motherboard. Pro USB 2.0-
(9-pol. USB_6_7) Anschlussleiste werden zwei
(siehe S.4 - No. 26)
USB 2.0-Ports unterstützt.
(9-pol. USB_8_9)
(siehe S.4 - No. 27)
Infrarot-Modul-Header Dieser Header unterstützt ein
(5-pin IR1)
optionales, drahtloses Sende-
(siehe S.4 - No. 29) und Empfangs-Infrarotmodul.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Anschluss für Audio auf Dieses Interface zu einem
der Gehäusevorderseite Audio-Panel auf der Vorder
(9-Pin HD_AUDIO1) seite Ihres Gehäuses,
(siehe S.4 - No. 32) ermöglicht Ihnen eine bequeme
Anschlussmöglichkeit und
Kontrolle über Audio-Geräte.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
