88
Fatal1ty Z77 Performance Series Motherboard
Italiano

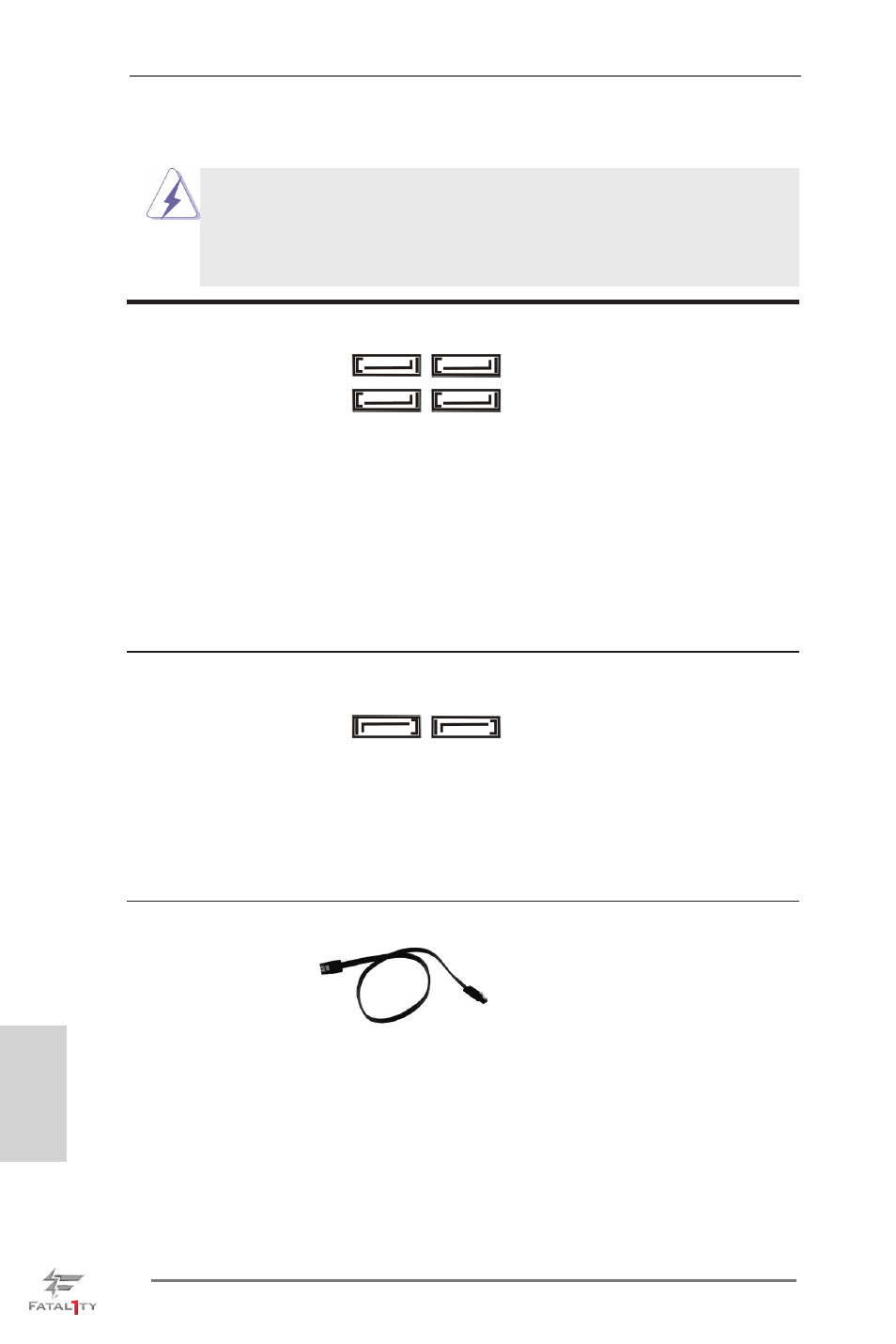

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA2 Questi quattro connettori Serial
(SATA2_0: vedi p.4 Nr. 19) ATA2 (SATA2) supportano cavi
(SATA2_1: vedi p.4 Nr. 22) dati SATA per dispositivi di
(SATA2_2: vedi p.4 Nr. 20) immagazzinamento interni.
(SATA2_3: vedi p.4 Nr. 21) L’interfaccia SATA2 attuale
permette velocità di
trasferimento dati fino a 3.0
Gb/s. Se si installa l’HD
sulla porta eSATA2 con la
connessione I/O sul retro, il
SATA2_3 interno non
funziona.
Serial ATA3 Connectors Questi due connettori Serial
(SATA3_0: vedi p.4 Nr. 18) ATA3 (SATA3) supportano cavi
(SATA3_1: vedi p.4 Nr. 24) dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA3 attuale
permette velocità di
trasferimento dati fino a 6.0
Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATA2 / SATA3 o al connettore
di SATA2 / SATA3 su questa
cartolina base.
SATA2_3 SATA2_2
SATA2_1 SATA2_0
SATA3_1 SATA3_0
