140
Fatal1ty Z77 Performance Series Motherboard
Türkçe

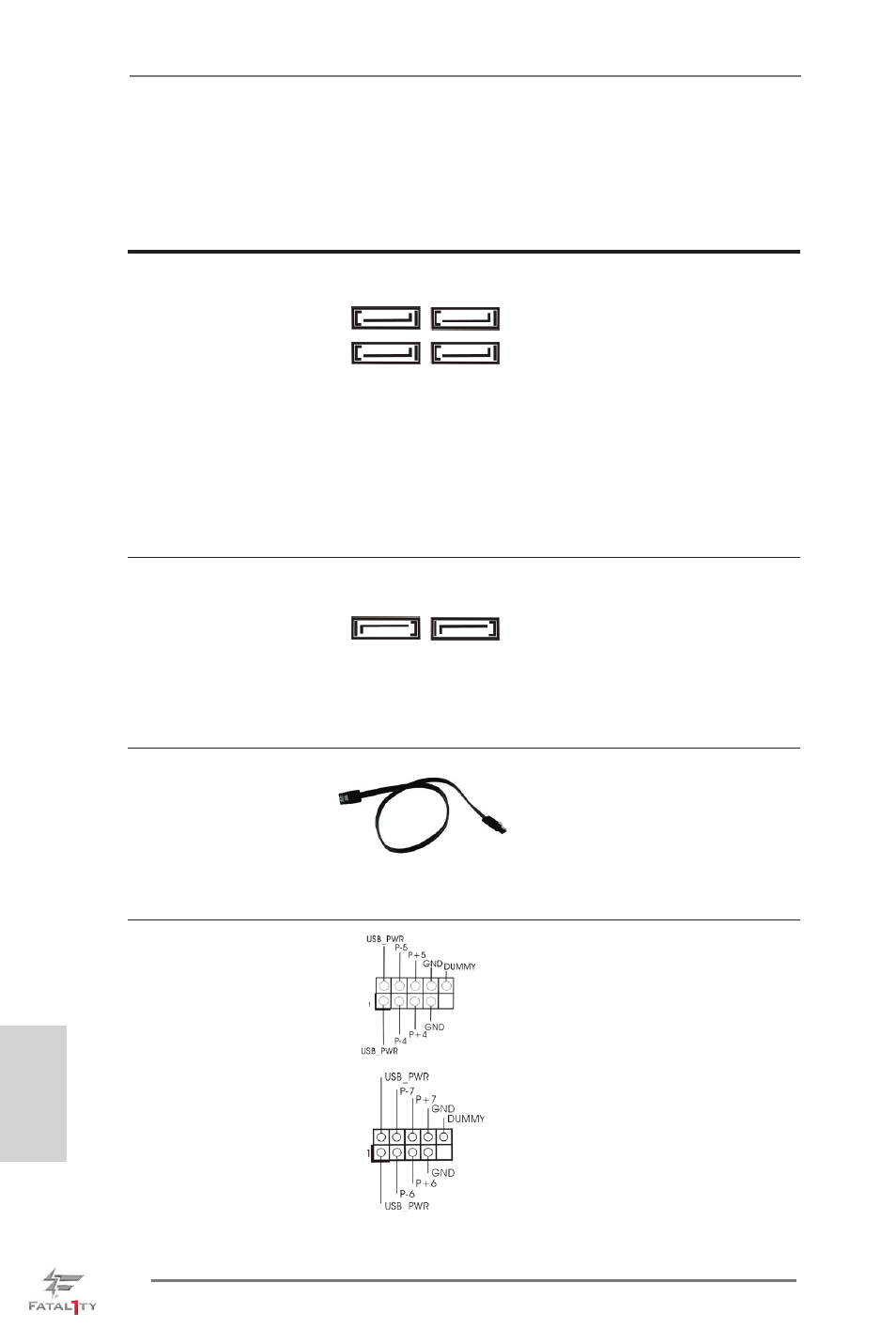

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)
(SATA2_0: bkz. s.4, No. 19) konektör, dahili depolama
(SATA2_1: bkz. s.4, No. 22) cihazları için SATA veri
(SATA2_2: bkz. s.4, No. 20) kablolarını destekler. Geçerli
(SATA2_3: bkz. s.4, No. 21) SATA2 arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir. Arka
I/O’daki eSATA2 bağlantı
noktasındaki HDD’yi yüklemek
isterseniz, dahili SATA2_3
çalışmayacaktır.
Seri ATA3 Konektörler Bu iki Seri ATA3 (SATA3)
(SATA3_0: bkz. s.4, No. 18) konektör, dahili depolama
(SATA3_1: bkz. s.4, No. 24) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATA2 / SATA3 sabit
(İsteğe bağlı) diskine veya anakarttaki
SATA2 / SATA3 konektörüne
bağlanabilir.
USB 2.0 Fişleri G/Ç panelindeki varsayılan dört
(9-pinli USB_4_5) USB 2.0 portundan başka, bu
(bkz. s.4 No. 25)
anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
(9-pinli USB_6_7)
(bkz. s.4 No. 26)
SATA2_3 SATA2_2
SATA2_1 SATA2_0
SATA3_1 SATA3_0
