Fatal1ty Z77 Performance Series Motherboard
53
Deutsch

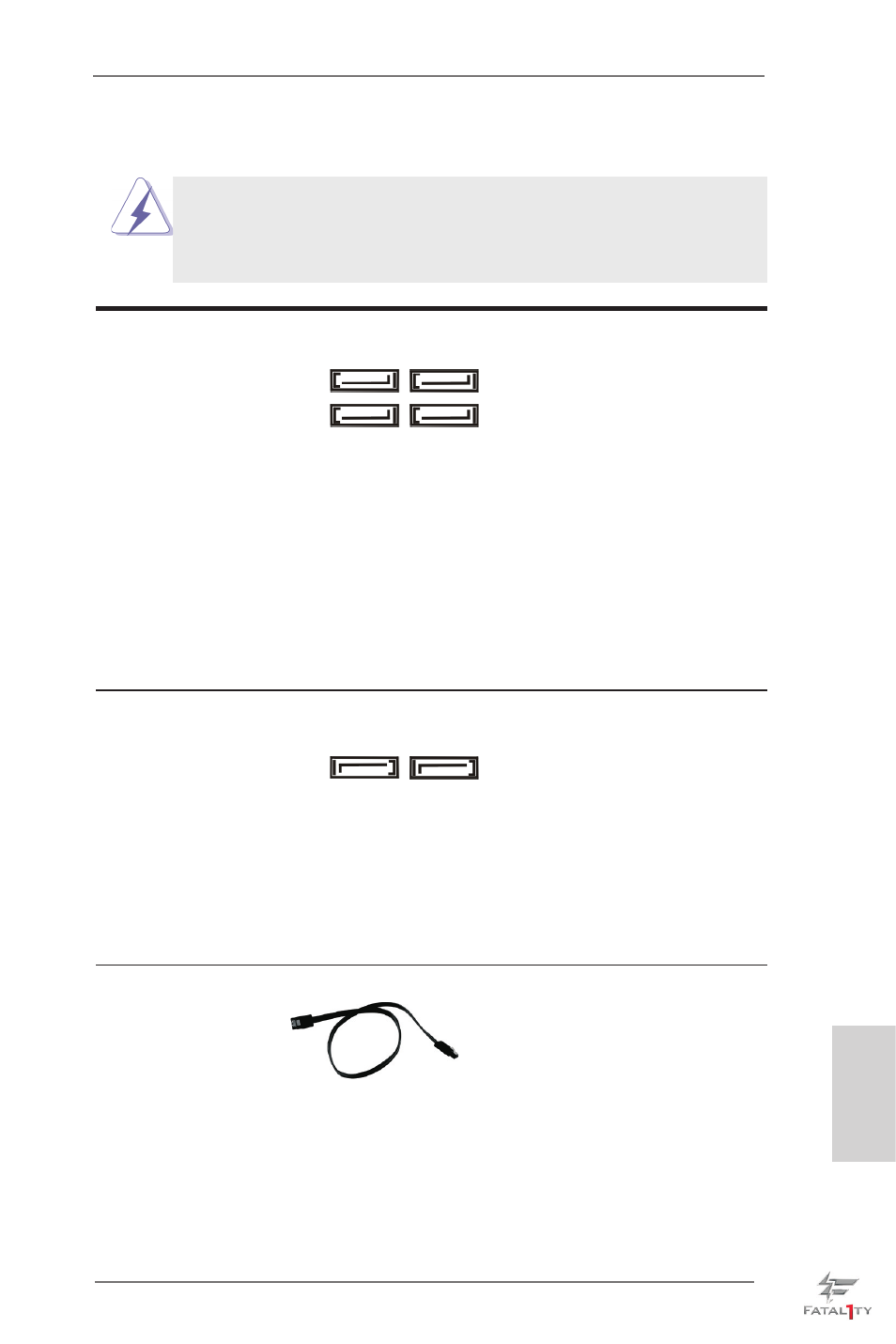

Seriell-ATA2-Anschlüsse Diese vier Serial ATA2-
(SATA2_0: siehe S.4 - No. 19) (SATA2-)Verbínder
(SATA2_1: siehe S.4 - No. 22) unterstützten SATA-Datenkabel
(SATA2_2: siehe S.4 - No. 20) für interne
(SATA2_3: siehe S.4 - No. 21) Massenspeichergeräte. Die
aktuelle SATA2- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s. Wenn Sie die
Festplatte am eSATA2-Port an
der Rückblende anschließen,
wird der interne SATA2_3-
Anschluss deaktiviert.
Seriell-ATA3-Anschlüsse Diese zwei Serial ATA3-
(SATA3_0: siehe S.4 - No. 18) (SATA3-)Verbínder
(SATA3_1: siehe S.4 - No. 24) unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis 6,0
Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option) / SATA2 / SATA3 Festplatte
oder das SATA2 / SATA3
Verbindungsstück auf dieser
Hauptplatine angeschlossen
werden.
1.4 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
SATA2_3 SATA2_2
SATA2_1 SATA2_0
SATA3_1 SATA3_0
