14 15

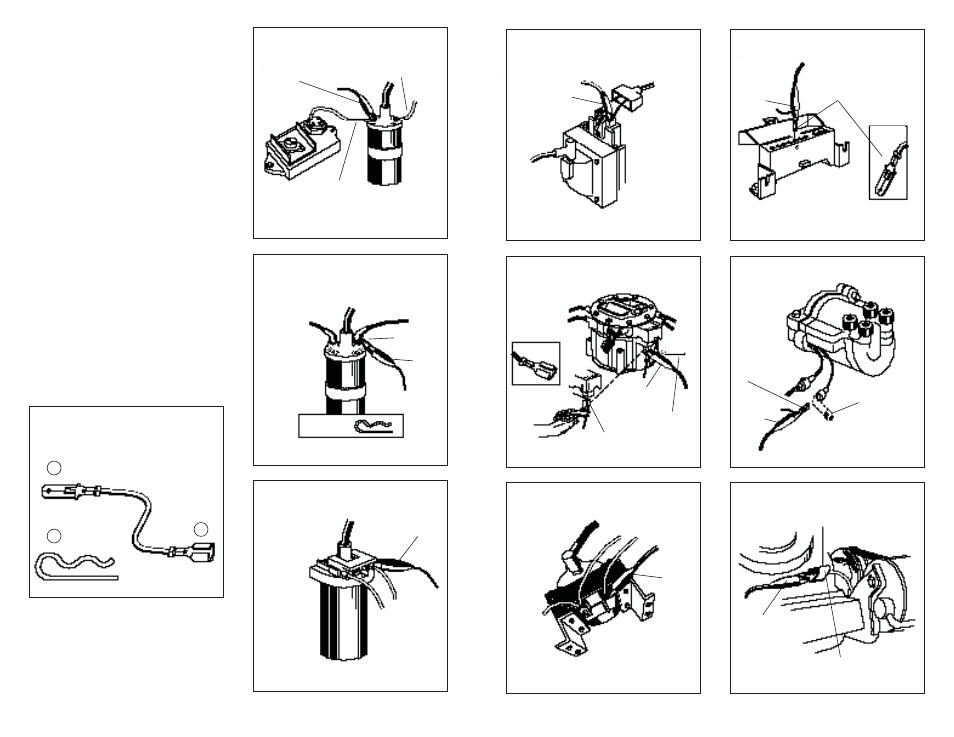

Fig. 3 CONEXION PRINCIPAL DEL
TACOMETRO - Pinza VERDE
Fig. 4 CONEXION PRINCIPAL DEL
TACOMETRO/ANGULO DE
CIERRE - Pinza VERDE
Fig. 5 CONEXION PRINCIPAL DEL
TACOMETRO - Pinza VERDE
BOBINA
(BAT.)
PINZA
VERDE
AL EQUILIBRA-
DOR
ADAPTADOR
FORD
PINZA
VERDE
PINZA
VERDE
MEDICION DE LA RESISTENCIA DEL ANGULO DE
CIERRE/TACOMETRO/PLATINOS
PINZA VERDE - Conectar al tacómetro o terminal
negativo (-) de la bobina de encendido. Ver las fi gu-
ras 3 a la 10 para las aplicaciones específi cas.
PINZA NEGRA - Puesta a tierra del vehículo. Ver
PRECAUCION en las mediciones de voltaje.
ACCESORIOS
Ver la fi gura 2.
1. ADAPTADOR DE DIAGNOSTICO GM
El adaptador de diagnóstico se usa para conec-
tarse a los vehículos dotados del conector de
diagnóstico GM (1976-1982). Además se usa
para conectarse a los vehículos Toyota que usan
el conjunto de encendido integrado (IIA). Ver las
fi guras 9 y 10 para la instalación.
2. ADAPTADOR HEI GM
El adaptador HEI GM se usa para proveer conex-
ión al terminal “TACH” en los sistemas HEI GM.
Ver la fi gura 7 para la instalación típica.
3. CHAVETA DE LA BOBINA FORD
La chaveta de la bobina Ford se usa para los
sistemas de encendido que tienen conexiones
de la bobina de encendido con manguito aisla-
dor. Ver la fi gura 4 para la instalación.
A LA UNIDAD
DE CONTROL
UNIDAD DE
CONTROL
AL INTERRUPTOR DE
ENCENDIDO AL DISTRIBUIDOR
Sistema de encendido electrónico Ford y
todos los sistemas con platinos
Todos los encendidos electrónicos de Chrys-
ler Corporation, se muestran 6 y 8 cilindros
1972 - 1985
ADAPTADOR
INCLUIDO
Sistemas de estado sólido y Dura Spark
Ford 1975 - 1985
Fig. 2
Accesorios
3
2
1
PINZA
VERDE
PINZA
VERDE
Fig. 8 CONEXION PRINCIPAL DEL
TACOMETRO - Pinza VERDE
Fig. 7 CONEXION PRINCIPAL DEL
TACOMETRO - Pinza VERDE
Fig. 6 CONEXION PRINCIPAL DEL
TACOMETRO - Pinza VERDE
Sistemas TFI Ford 1981 - 1985
Fig. 9 CONEXION PRINCIPAL DEL
TACOMETRO - Pinza VERDE
Fig. 10 CONEXION PRINCIPAL DEL
TACOMETRO - Pinza VERDE
Conjunto de encendido integrado (IIA)
Toyota 1983-1985
PINZA
VERDE
Fig. 11 Verifi cación de rendimiento
SOLAMENTE
Nota: Este NO es un punto de conexión del tacométro.
GM C3 (Control de comando por computadora)
PINZA VERDE
o cable puente
a tierra - Ver el
manual de servicio
del vehículo
HEI Delco 1974 - 1985
AL INTERRUPTOR DE
ENCENDIDO
ADAPTADOR
INCLUIDO
ADAPTADOR
HEI Delco 1974 - 1985 Bobina externa
Conector de diagnóstico GM y
sistemas HEI Delco 1976 - 1982
ADAP-
TADOR
PINZA
VERDE
ADAPTADOR DE TER-
MINAL DE HORQUILLA
INSERTAR EL
ADAPTADOR DE
DIAGNOSTICO
PINZA
VERDE
QUITAR LA TAPA
DEL CONECTOR
DE PRUEBA DEL
TACOMETRO
CONECTOR DEL ANGULO DE
CIERRE (VERDE)
