Español

4.998.137.270

Descripción de producto CZM 0004 A

9 / 32

ST − FIR / PRM1 / deh

610−4.998.153.977 / A2

Descripción de las funciones

d Permite la instalación de hasta 4 áreas convencionales supervisadas en detectores

convencionales de dos hilos y dispositivos del tipo de contacto seco.

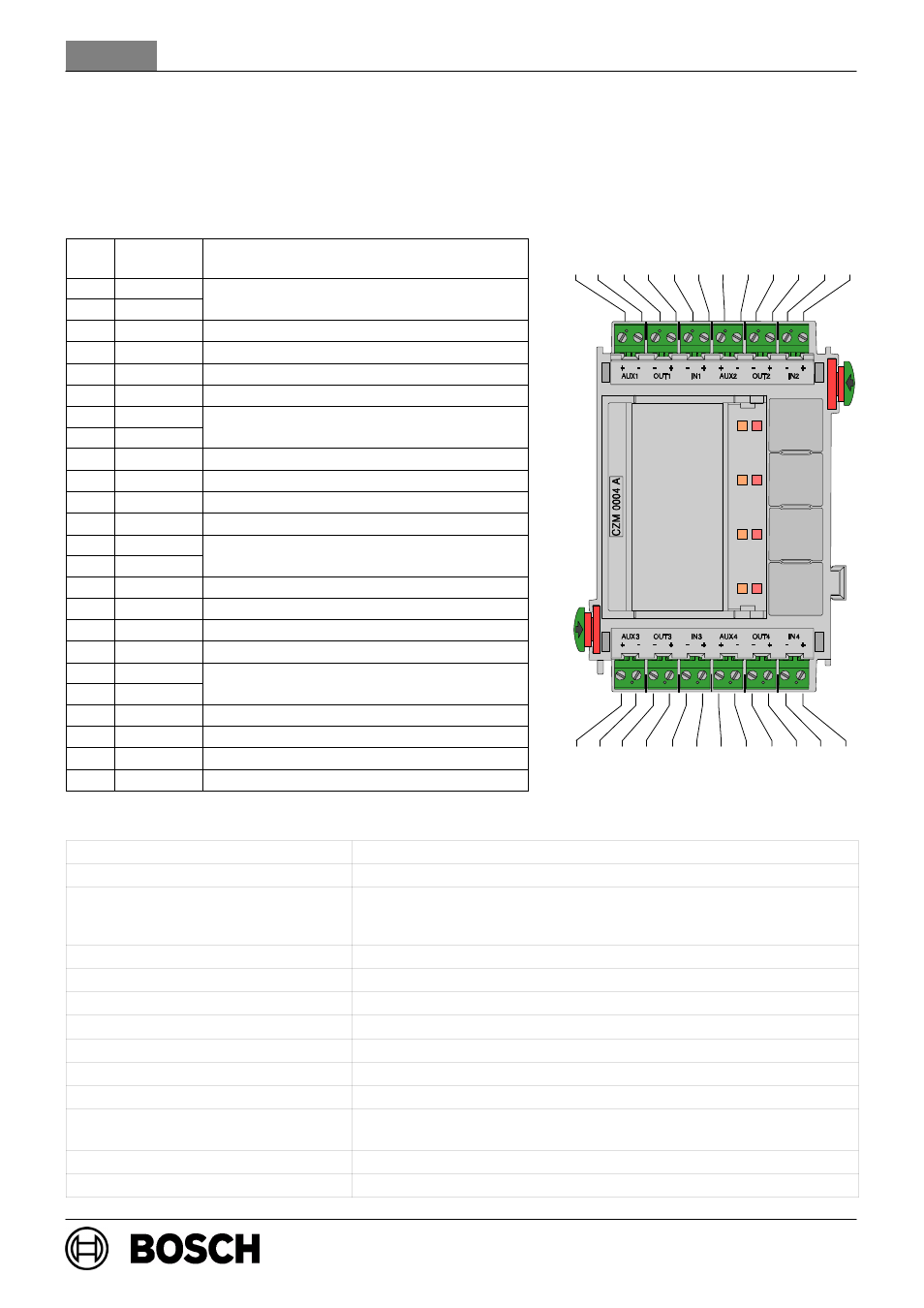

Cableado

Pos.

Marca-

ción

Conexión

1

AUX1 +

Fuente de alimentación auxiliar de

2

AUX1 −

Fuente de alimentación auxiliar de

24 V DC área 1

3

OUT1 −

Área 1 Salida−Baja

4

OUT1 +

Área 1 Salida−Alta

5

IN1 −

Clase A Área 1 Entrada−Baja

6

IN1 +

Clase A Área 1 Entrada−Alta

7

AUX2 +

Fuente de alimentación auxiliar de

8

AUX2 −

Fuente de alimentación auxiliar de

24 V DC área 2

9

OUT2 −

Área 2 Salida−Baja

10

OUT2 +

Área 2 Salida−Alta

11

IN2 −

Clase A Área 2 Entrada−Baja

12

IN2 +

Clase A Área 2 Entrada−Alta

13

AUX3 +

Fuente de alimentación auxiliar de

14

AUX3 −

Fuente de alimentación auxiliar de

24 V DC área 3

15

OUT3 −

Área 3 Salida−Baja

16

OUT3 +

Área 3 Salida−Alta

17

IN3 −

Clase A Área 3 Entrada−Baja

18

IN3 +

Clase A Área 3 Entrada−Alta

19

AUX4 +

Fuente de alimentación auxiliar de

20

AUX4 −

Fuente de alimentación auxiliar de

24 V DC área 4

21

OUT4 −

Área 4 Salida−Baja

22

OUT4 +

Área 4 Salida−Alta

23

IN4 −

Clase A Área 4 Entrada−Baja

24

IN4 +

Clase A Área 4 Entrada−Alta

Especificaciones técnicas

Elementos indicadores y de manejo

8 LEDs (4 x rojos, 4 x amarillos) / 4 teclas (test de LEDs)

Tensión de entrada (mín. − máx.)

20 V DC − 30 V DC

Consumo máximo de corriente
− modo de espera (4 áreas)
− modo de espera (4 áreas)

65 mA
165 mA

Tensión de salida máxima

20 V DC

$5%

Corriente de salida máxima

100 mA

$10%

Normas de seguridad

IEC 60950 / EN 60950

Protección EMI / EMC

UL 864 / FCC Parte 15

Temperatura de funcionamiento

−5

_C . . . 50 _C (23 _F . . . 122 _F)

Temperatura de almacenamiento:

−20

_C . . . 60 _C (−4 _F . . . 140 _F)

Humedad relativa permitida

máx. 95% sin condensación

Material y color de la carcasa

Plástico ABS Polylac PA−766 (UL94 V−0),
antracita semibrillante, RAL 7016

Dimensiones (A x A x P):

aprox. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 pulgadas)

Peso

aprox. 135 g (4,8 onzas)

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
