Italiano

4.998.137.270

Descrizione prodotto CZM 0004 A

17 / 32

ST − FIR / PRM1 / deh

610−4.998.153.977 / A2

Descrizione del funzionamento

d Consente di installare fino a 4 zone convenzionali monitorate per rivelatori convenzionali a

2 cavi e dispositivi con contatto secco.

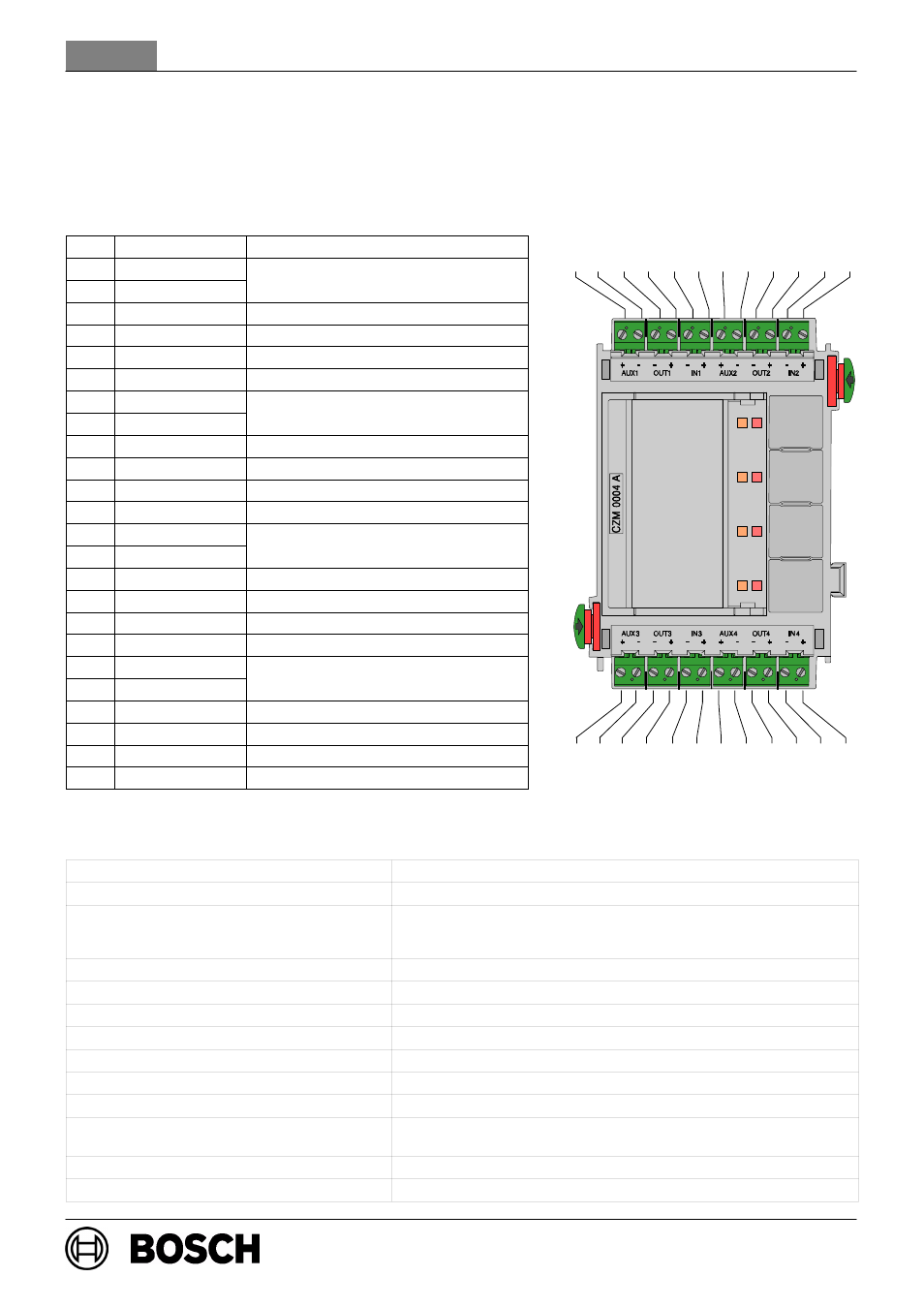

Cablaggio

Pos.

Contrassegno

Collegamento

1

AUX1 +

Alimentazione ausiliaria 24 V CC

2

AUX1 −

Alimentazione ausiliaria 24 V CC

zona 1

3

OUT1 −

Uscita zona 1 Low

4

OUT1 +

Uscita zona 1 High

5

IN1 −

Ingresso zona 1 Classe A Low

6

IN1 +

Ingresso zona 1 Classe A High

7

AUX2 +

Alimentazione ausiliaria 24 V CC

8

AUX2 −

Alimentazione ausiliaria 24 V CC

zona 2

9

OUT2 −

Uscita zona 2 Low

10

OUT2 +

Uscita zona 2 High

11

IN2 −

Ingresso zona 2 Classe A Low

12

IN2 +

Ingresso zona 2 Classe A High

13

AUX3 +

Alimentazione ausiliaria 24 V CC

14

AUX3 −

Alimentazione ausiliaria 24 V CC

zona 3

15

OUT3 −

Uscita zona 3 Low

16

OUT3 +

Uscita zona 3 High

17

IN3 −

Ingresso zona 3 Classe A Low

18

IN3 +

Ingresso zona 3 Classe A High

19

AUX4 +

Alimentazione ausiliaria 24 V CC

20

AUX4 −

Alimentazione ausiliaria 24 V CC

zona 4

21

OUT4 −

Uscita zona 4 Low

22

OUT4 +

Uscita zona 4 High

23

IN4 −

Ingresso zona 4 Classe A Low

24

IN4 +

Ingresso zona 4 Classe A High

Caratteristiche tecniche

Elementi di indicazione / operativi

8 LED (4 rossi, 4 gialli) / 4 tasti (test LED)

Tensione di ingresso (min − max)

20 V CC − 30 V CC

Consumo di corrente max.
− modalità standby (4 zone)
− modalità allarme (4 zone)

65 mA
165 mA

Tensione di uscita max.

20 V CC

$5%

Corrente di uscita max.

100 mA

$10%

Standard di sicurezza

IEC 60950 / EN 60950

Protezione EMI/EMC

UL 864 / FCC Parte 15

Temperatura operativa

−5

_C . . . 50 _C (23 _F . . . 122 _F)

Temperatura di stoccaggio

−20

_C . . . 60 _C (−4 _F . . . 140 _F)

Umidità relativa consentita

max. 95% senza condensa

Materiale e colore custodia

plastica ABS Polylac PA−766 (UL94 V−0),
antracite semilucida, RAL 7016

Dimensioni (A x L x P)

circa 127 x 96 x 60 mm

Peso

circa 135 g

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
