Svenska
4.998.137.270
Produktbeskrivning för CZM 0004 A
26 / 32
ST − FIR / PRM1 / deh
610−4.998.153.977 / A2
Funktionsbeskrivning
d Den gör det möjligt att installera upp till 4 övervakade konventionella zoner för
konventionella 2−trådsdetektorer och enheter av styrkontaktstyp.

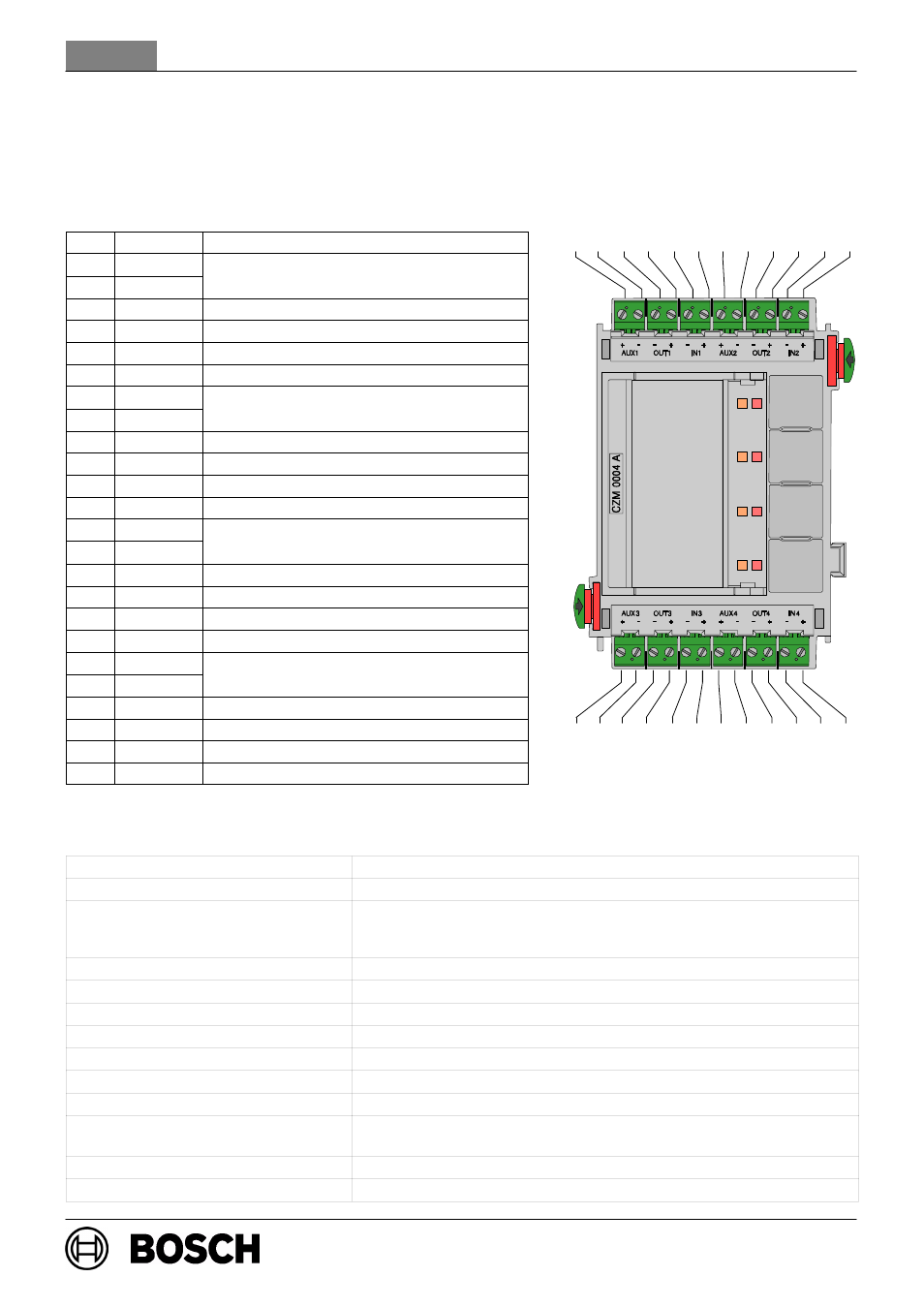

Anslutningar
Pos.
Märkning
Anslutning
1
AUX1 +
24 V likström extra strömförsörjning
2
AUX1 −
24 V likström extra strömförsörjning
zon 1
3
OUT1 −
Zon 1 låg utspänning
4
OUT1 +
Zon 1 hög utspänning
5
IN1 −
Klass A Zon 1 låg inspänning
6
IN1 +
Klass A Zon 1 hög inspänning
7
AUX2 +
24 V likström extra strömförsörjning
8
AUX2 −
24 V likström extra strömförsörjning
zon 2
9
OUT2 −
Zon 2 låg utspänning
10
OUT2 +
Zon 2 hög utspänning
11
IN2 −
Klass A Zon 2 låg inspänning
12
IN2 +
Klass A Zon 2 hög inspänning
13
AUX3 +
24 V likström extra strömförsörjning
14
AUX3 −
24 V likström extra strömförsörjning
zon 3
15
OUT3 −
Zon 3 låg utspänning
16
OUT3 +
Zon 3 hög utspänning
17
IN3 −
Klass A Zon 3 låg inspänning
18
IN3 +
Klass A Zon 3 hög inspänning
19
AUX4 +
24 V likström extra strömförsörjning
20
AUX4 −
24 V likström extra strömförsörjning
zon 4
21
OUT4 −
Zon 4 låg utspänning
22
OUT4 +
Zon 4 hög utspänning
23
IN4 −
Klass A Zon 4 låg inspänning
24
IN4 +
Klass A Zon 4 hög inspänning
Tekniska specifikationer
Indikerings− / driftselement
8 lysdioder (4 x röd, 4 x gul) / 4 knappar (test av lysdioder)
Inspänning (min − max)
20 V till 30 V likström
Maximal strömförbrukning
− viloläge (4 zoner)
− larmläge (4 zoner)
65 mA
165 mA
Maximal utspänning
20 V likström
$5 %
Maximal utgående ström
100 mA
$10 %
Säkerhetsstandarder
IEC 60950 / EN 60950
EMI / EMC−skydd
UL 864 / FCC del 15
Driftstemperatur
−5
_C till 50 _C
Förvaringstemperatur
−20
_C till 60 _C
Tillåten relativ luftfuktighet
max. 95 % ickekondenserade
Inkapslingsmaterial och −färg
ABS−plast Polylac PA−766 (UL94 V−0),
halvglättad antracit, RAL 7016
Mått (H x B x D)
ca 127 x 96 x 60 mm
Vikt
ca 135 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
