Русский

4.998.137.270

Описание изделия CZM 0004 A

25 / 32

ST − FIR / PRM1 / deh

610−4.998.153.977 / A2

Описание принципа действия

d Возможно создание до 4 контролируемых типовых зон для 2 типовых проволочных

детекторов и устройств с сухим контактом.

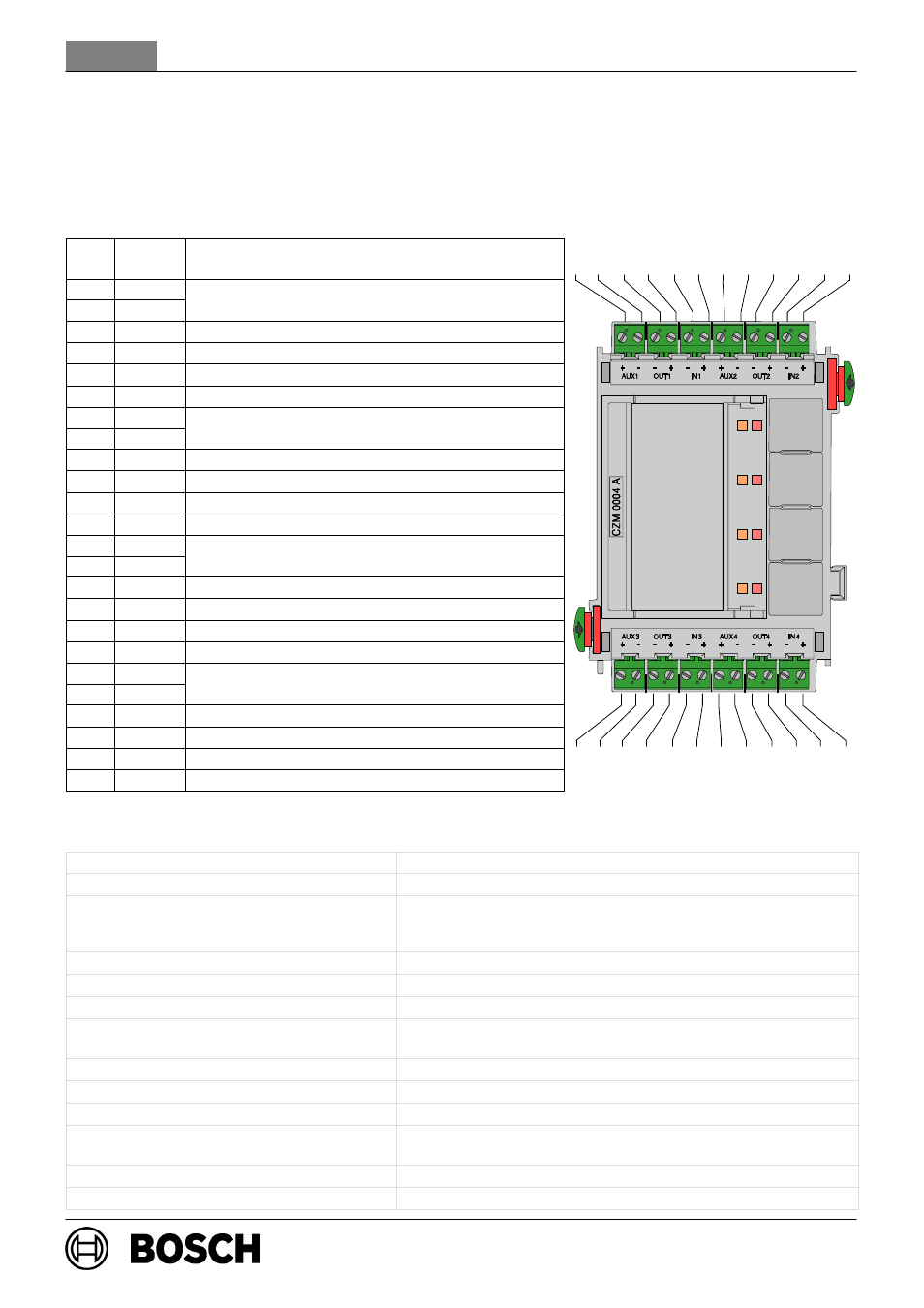

Подключения

Поз. Марки

ровка

Соединение

1

AUX1 +

Зона 1 вспомогательного питания

2

AUX1 −

Зона 1 вспомогательного питания

24 В пост. тока

3

OUT1 −

Зона 1 Сигнал низкого уровня на выходе

4

OUT1 +

Зона 1 Сигнал высокого уровня на выходе

5

IN1 −

Класс A Зона 1 Сигнал низкого уровня на входе

6

IN1 +

Класс A Зона 1 Сигнал высокого уровня на входе

7

AUX2 +

Зона 2 вспомогательного питания

8

AUX2 −

Зона 2 вспомогательного питания

24 В пост. тока

9

OUT2 −

Зона 2 Сигнал низкого уровня на выходе

10

OUT2 +

Зона 2 Сигнал высокого уровня на выходе

11

IN2 −

Класс A Зона 2 Сигнал низкого уровня на входе

12

IN2 +

Класс A Зона 2 Сигнал высокого уровня на входе

13

AUX3 +

Зона 3 вспомогательного питания

14

AUX3 −

Зона 3 вспомогательного питания

24 В пост. тока

15

OUT3 −

Зона 3 Сигнал низкого уровня на выходе

16

OUT3 +

Зона 3 Сигнал высокого уровня на выходе

17

IN3 −

Класс A Зона 3 Сигнал низкого уровня на входе

18

IN3 +

Класс A Зона 3 Сигнал высокого уровня на входе

19

AUX4 +

Зона 3 вспомогательного питания

20

AUX4 −

Зона 3 вспомогательного питания

24 В пост. тока

21

OUT4 −

Зона 4 Сигнал низкого уровня на выходе

22

OUT4 +

Зона 4 Сигнал высокого уровня на выходе

23

IN4 −

Класс A Зона 4 Сигнал низкого уровня на входе

24

IN4 +

Класс A Зона 4 Сигнал высокого уровня на входе

Технические характеристики

Элементы индикации / работы

8 LED (4 красных, 4 желтых) / 4 клавиши (Тест LED)

Напряжение на входе (мин − макс)

20 В пост. тока − 30 В пост. тока

Максимальное потребление тока

− режим ожидания (4 зоны)

− режим тревоги (4 зоны)

65 мА

165 мА

Максимальное напряжение на выходе

20 В пост. тока $5%

Максимальный ток на выходе

100 мА $10%

Стандарты безопасности

IEC 60950 / EN 60950

Защита от электромагнитных помех /

электромагнитной совместимости

UL 864 / FCC часть 15

Рабочая температура

−5 _C . . . 50 _C (23 _F . . . 122 _F)

Температура хранения

−20 C . . . 60 _C (−4 _F . . . 140 _F)

Допустимая относительная влажность

макс. 95% без конденсата

Материал и цвет корпуса

Пластмасса ABS Polylac PA−766 (UL94 V−0),

полуматовый антрацит, RAL 7016

Размеры (В x Ø x Г)

приблиз. 127 x 96 x 60 ìì (5 x 3,8 x 2,4 дюйма)

Вес

приблиз. 135 г (4,8 унции)

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
