Nederlands

4.998.137.270

Productbeschrijving CZM 0004 A

21 / 32

ST − FIR / PRM1 / deh

610−4.998.153.977 / A2

Functies

d Hiermee kunnen tot vier bewaakte conventionele zones worden geïnstalleerd voor

conventionele 2−draads melders en apparaten met droog contact.

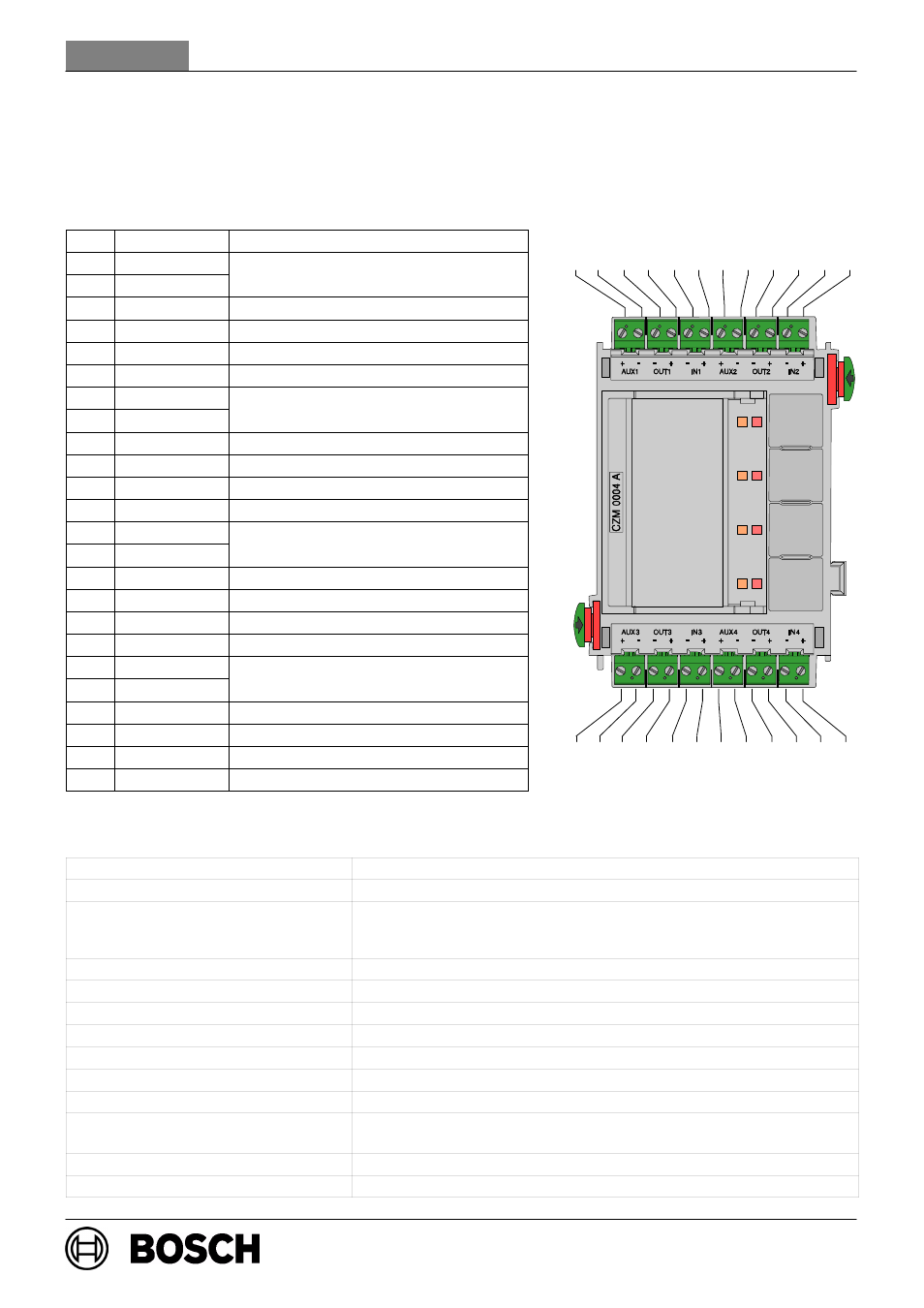

Bedrading

Pos.

Markering

Aansluiting

1

AUX1 +

24 V DC noodstroomvoorziening

2

AUX1 −

24 V DC noodstroomvoorziening

zone 1

3

OUT1 −

Zone 1, ingang laag

4

OUT1 +

Zone 1, uitgang hoog

5

IN1 −

Klasse A, zone 1, ingang laag

6

IN1 +

Klassa A, zone 1, ingang hoog

7

AUX2 +

24 V DC noodstroomvoorziening

8

AUX2 −

24 V DC noodstroomvoorziening

zone 2

9

OUT2 −

Zone 2, uitgang laag

10

OUT2 +

Zone 2, uitgang hoog

11

IN2 −

Klasse A, zone 2, ingang laag

12

IN2 +

Klassa A, zone 2 ingang hoog

13

AUX3 +

24 V DC noodstroomvoorziening

14

AUX3 −

24 V DC noodstroomvoorziening

zone 3

15

OUT3 −

Zone 3, uitgang laag

16

OUT3 +

Zone 3, uitgang hoog

17

IN3 −

Klasse A, zone 3, ingang laag

18

IN3 +

Klassa A, zone 3, ingang hoog

19

AUX4 +

24 V DC noodstroomvoorziening

20

AUX4 −

24 V DC noodstroomvoorziening

zone 4

21

OUT4 −

Zone 4, uitgang laag

22

OUT4 +

Zone 4, uitgang hoog

23

IN4 −

Klasse A, zone 4, ingang laag

24

IN4 +

Klassa A, zone 4, ingang hoog

Technische specificatie

Indicatie/kenmerk

8 LED’s (4 x rood, 4 x geel) / 4 toetsen (LED−test)

Ingangsspanning (min − max)

20 V DC − 30V DC

Maximaal stroomverbruik
− stand−by−modus (4 zones)
− alarmmodus (4 zones)

65 mA
165 mA

Maximale uitgangsspanning

20 V DC

$5%

Maximale uitgangsstroom

100 mA

$10%

Veiligheidsnormen

IEC 60950 / EN 60950

EMI/EMC−beveiliging

UL 864 / FCC deel 15

Bedrijfstemperatuur

−5

_C . . . 50 _C

Opslagtemperatuur:

−20

_C . . . 60 _C

Toegestane relatieve vochtigheid

max. 95% niet−condenserend

Materiaal en kleur van de behuizing

ABS−kunststof Polylac PA−766 (UL94 V−0),
halfglans antraciet, RAL 7016

Afmetingen (H x B x D)

ca. 127 x 96 x 60 mm

Gewicht

ca. 135 g

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
